汽车发动机冷却轴流散热扇叶结构

　　该结构围绕内燃动力舱内强制风冷需求展开，属于动力总成热管理回路中的末端执行部件，布置在散热器迎风侧或护风圈内部，依靠曲轴带轮、硅油离合器或电机驱动旋转，将环境空气持续抽吸热交换芯体，把冷却液携带的燃烧余热与机油换热热量排向舱外。在商用车、工程机械、农用拖拉机以及后置动力客车的紧凑舱内，自然对流无法满足大负荷工况散热要求，这类多叶轴流扇能够在低静压条件下推动大流量空气穿过密集翅片，尤其适合怠速爬坡、长时间重载、夏季高温环境下抑制冷却液开锅，并兼顾空调冷凝器、中冷器和机油冷却模块的通风。

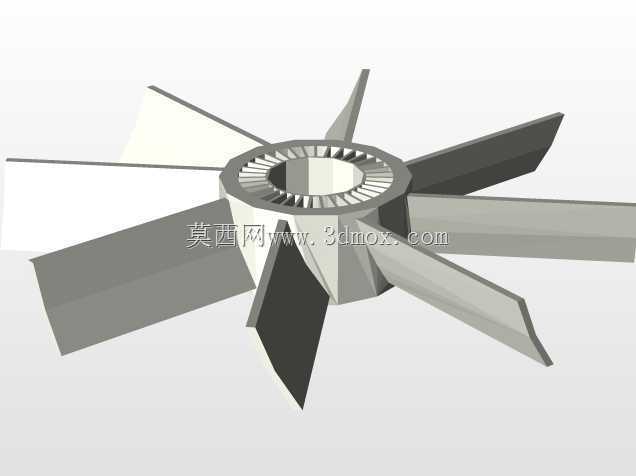

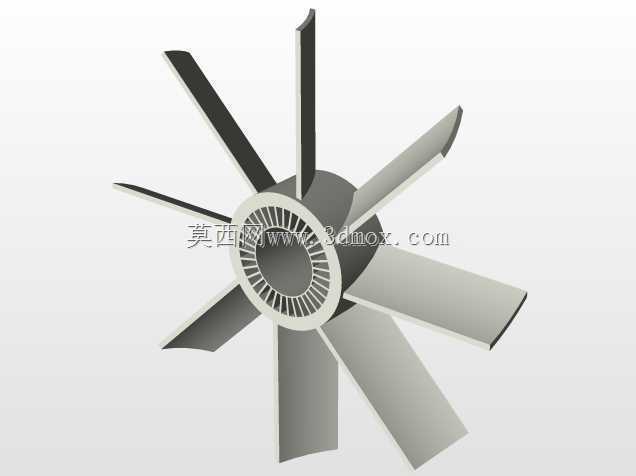

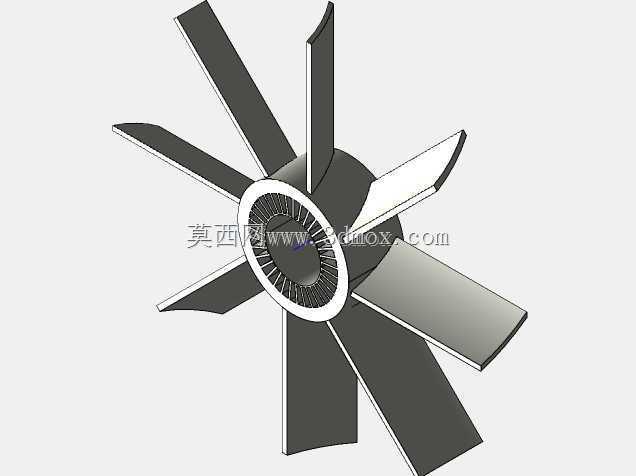

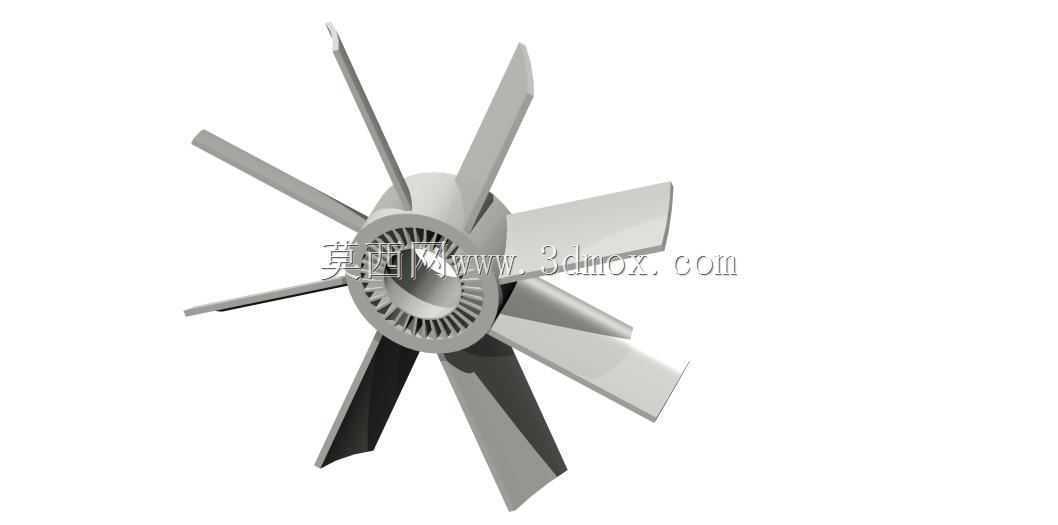

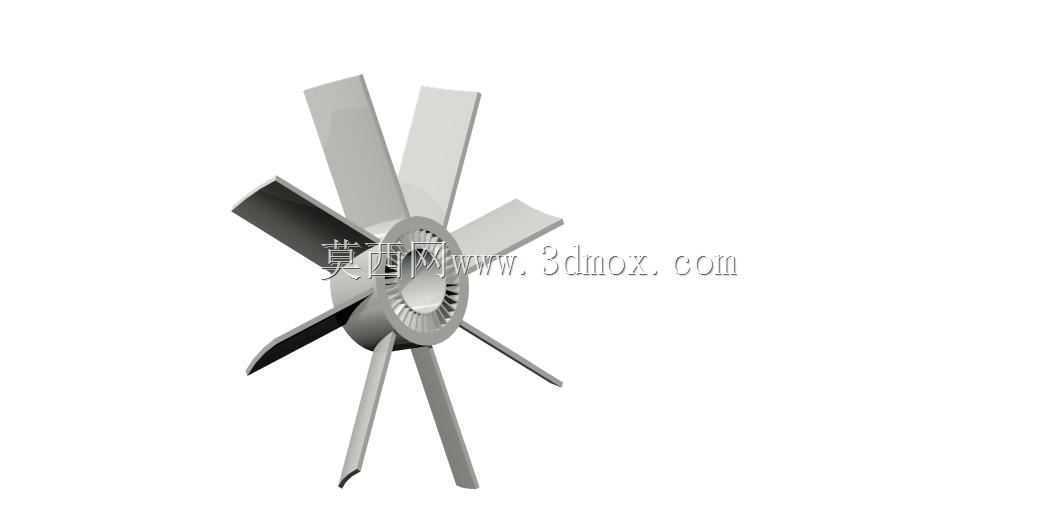

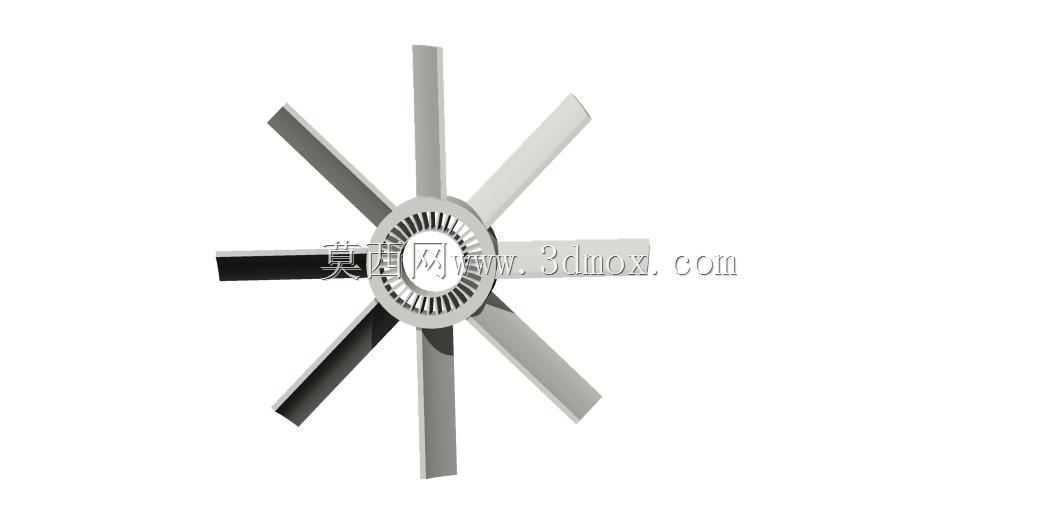

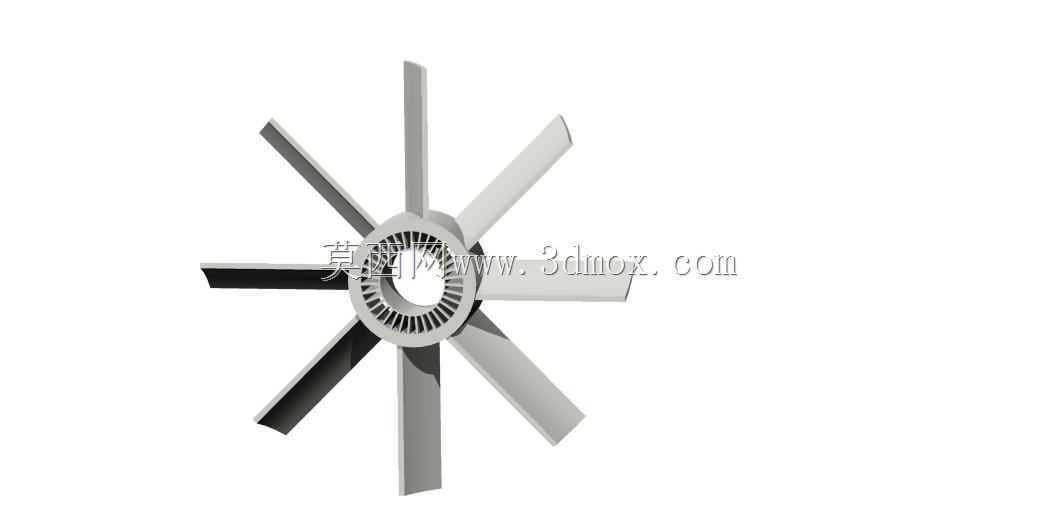

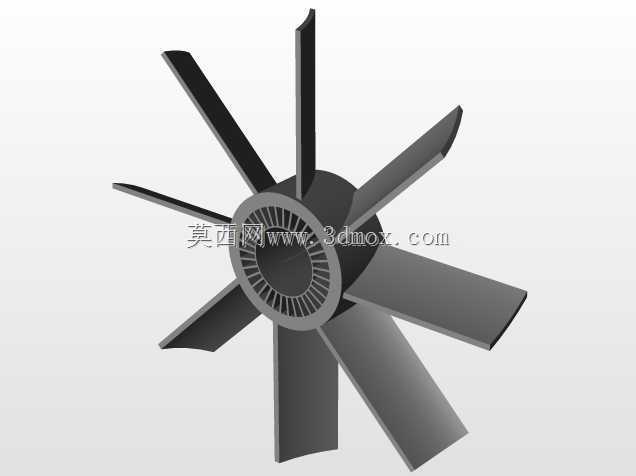

　　建模时先从气动边界入手：扇叶采用长条形直叶与轻微后掠相结合的轮廓，沿径向保持较大弦长，使中低转速下即可获得稳定推力；八片叶片沿轮毂周向均布，相邻叶片夹角一致，有利于降低旋转不平衡量并简化动平衡校正。叶根与环形轮毂一体过渡，避免尖角造成应力集中；轮毂中心设置带径向格栅的加强区域，既为离合器、连接盘或电机轴提供安装基准，也通过辐条式结构减轻质量。叶片前缘、后缘和叶尖厚度按载荷分布变化，叶尖保留与护风圈之间的径向间隙，间隙过小会在热膨胀和振动时擦圈，过大则产生回流损失，工程布置中通常结合护风圈搭接深度控制 tip clearance。

　　安装边界方面，三维结构需要明确扇叶吸入侧与压出侧方向，中心孔、螺栓分布圆、定位台阶和离合器配合面要与驱动端一致；扇叶前方应预留进风空间，后方与散热器芯体保持合理距离，避免叶尖涡流直接冲击水管。护风圈可覆盖叶尖外缘一段轴向宽度，使气流尽量从芯体有效区域通过，减少四周热风短路。对整机厂而言，扇径、叶片数、安装高度和投影包络直接决定机舱布置：扇叶不能与水管、线束、皮带张紧轮、机脚或车架横梁干涉，维修拆装时还要考虑风扇抽出路径。

　　功能设计上，该类扇叶并不追求高转速极限，而重视低速大流量、噪声与功耗的平衡。叶片数量增加可使通过频率更细密，降低离散噪声，但会增加重量和驱动转矩；较宽叶片在离合器低速滑差时仍能提供足够风量，适合车辆拥堵怠速。轮毂外圈的格栅状结构可形成局部导流和刚度增强，使叶片在离心力、气动脉动和温度循环共同作用下保持叶形稳定。材料层面通常选用耐热增强尼龙或复合材料，建模时需保留均匀壁厚、拔模斜度和加强筋逻辑，使注塑后收缩差异可控；若用于重型设备，也可按金属扇叶思路校核叶根弯曲和轮毂键连接。

　　从系统匹配看，风扇性能不能脱离散热器阻力单独评价。芯体厚度、翅片密度、冷凝器遮挡以及前脸进风面积都会改变工作点，扇叶曲线需要在风阻曲线上落在高效率区间。三维模型可用于检查旋转包络、装配顺序、带轮对中和护风圈匹配，也能为后续CFD抽风方向、流场速度分布、叶尖回流和噪声阶次分析提供几何基础。结构表达中，叶片表面、中心安装区、周向阵列关系和轴向投影轮廓清晰，能够帮助设计人员在动力舱热管理、冷却模块选型和整车总布置之间快速确认边界。
