雅马哈YZ/WR系列越野摩托发动机密封垫片

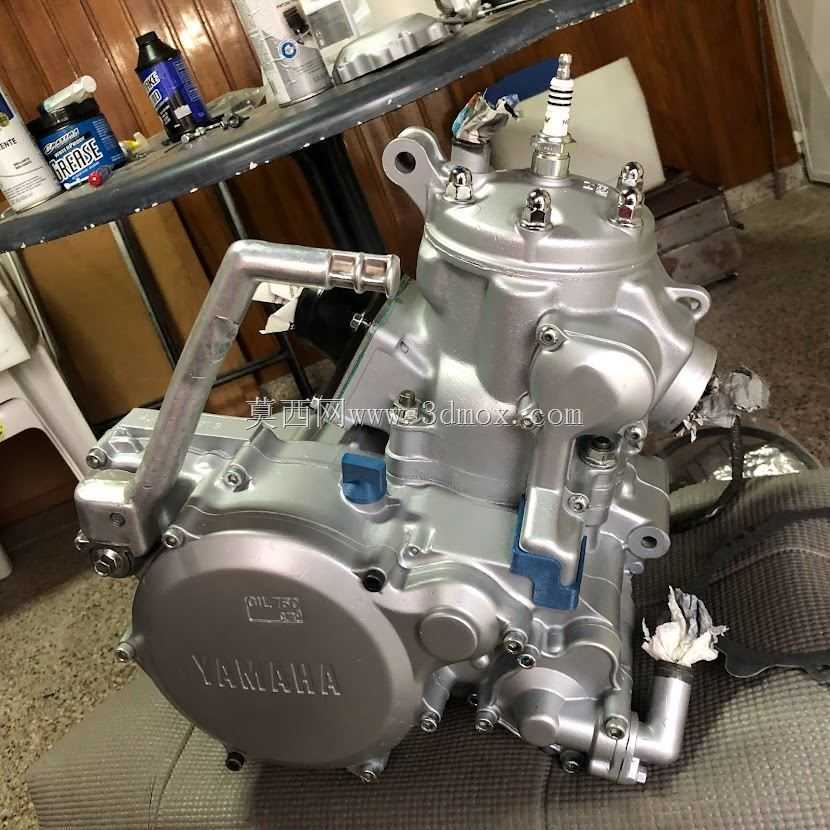

　　越野摩托车常年在非铺装路面、高负荷工况下运行，发动机各结合面的密封可靠性直接决定整机的运行稳定性，尤其是两冲程越野机型，缸体、曲轴箱、离合器边盖等位置的密封垫片，需要同时承受高温油气冲击、持续振动、泥水侵蚀的多重考验，一旦密封失效，轻则出现机油渗漏、缸压不足导致动力下降，重则引发机油进入燃烧室、曲轴润滑失效等严重故障，直接让车辆在越野路段失去行动能力。这套适配雅马哈YZ250 88/94款、WR250 90/97款两冲程发动机的密封垫片组，在建模阶段完全复刻原厂装机件的轮廓边界与密封筋走向，所有螺栓过孔的位置度公差控制在0.1mm以内，避免安装时出现孔位错位导致的密封面压合不均问题。从实际装机场景来看，

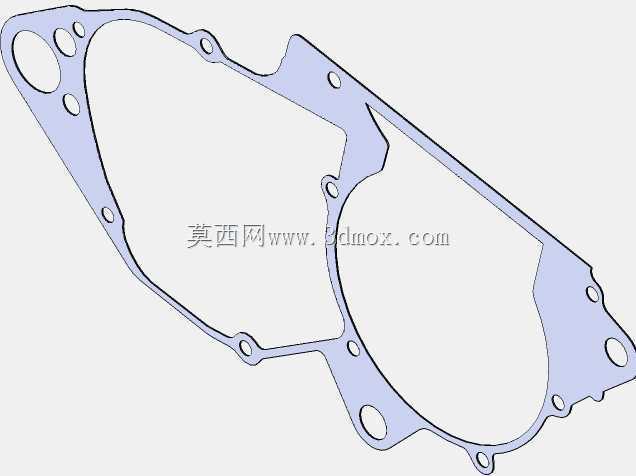

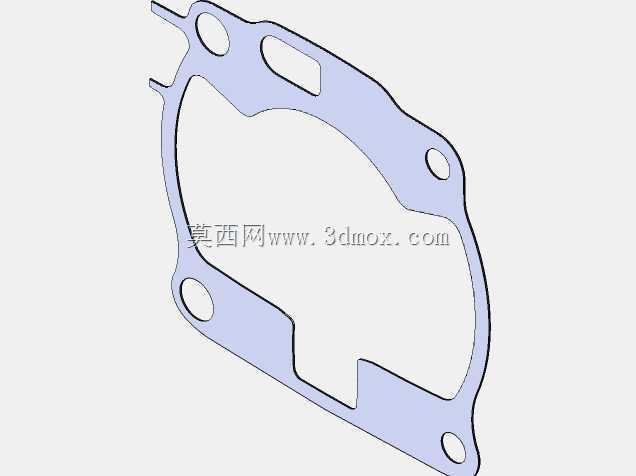

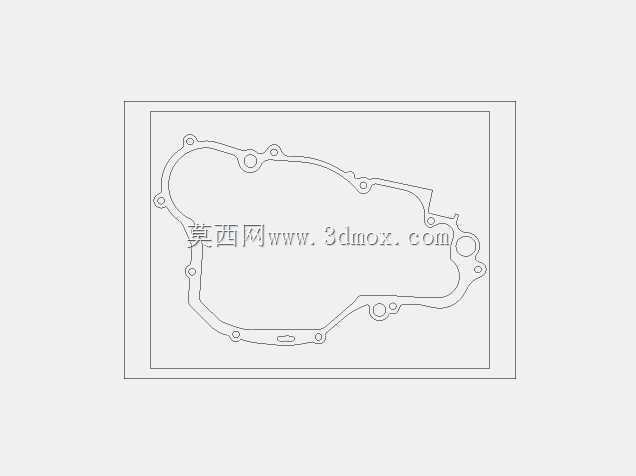

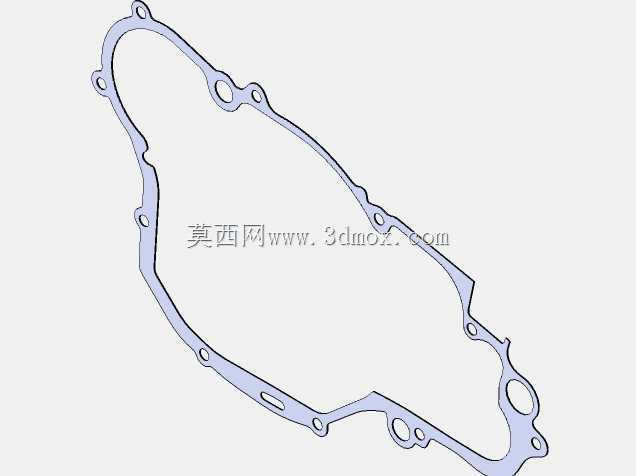

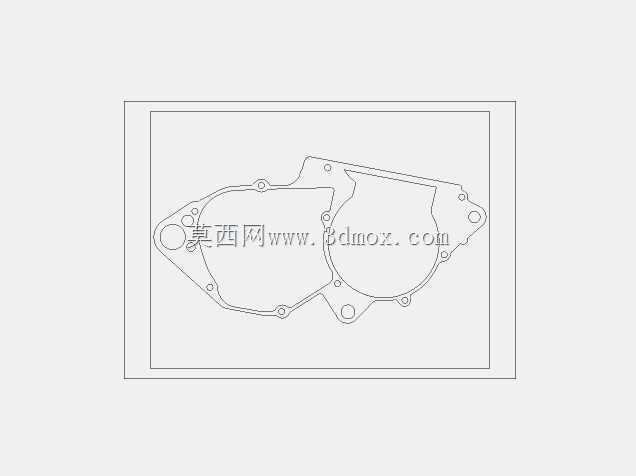

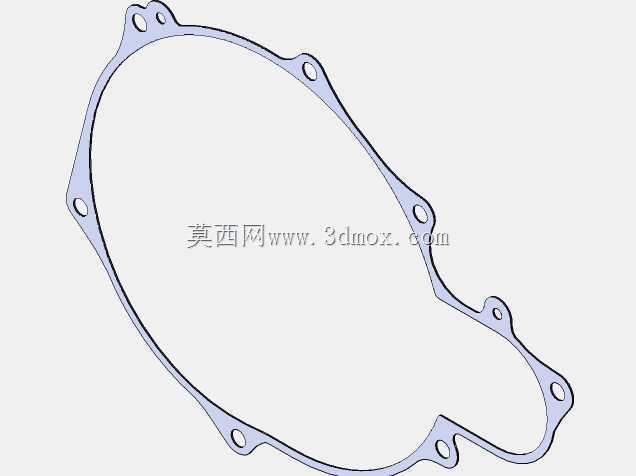

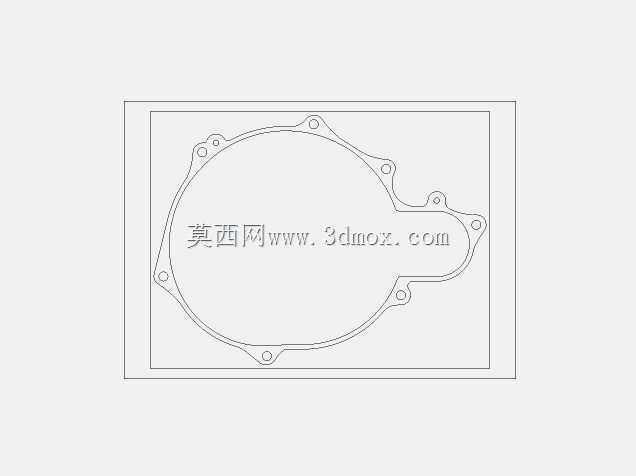

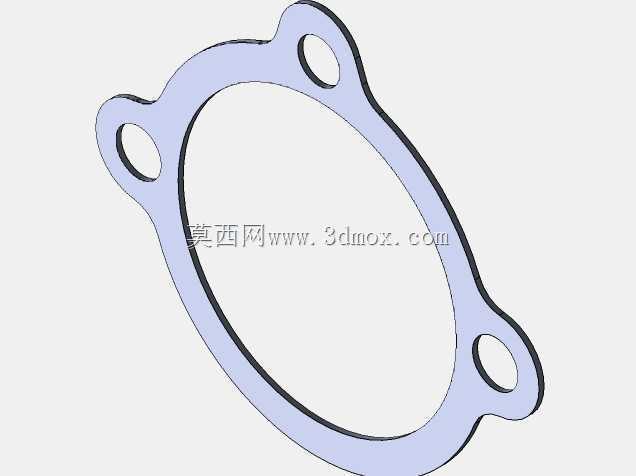

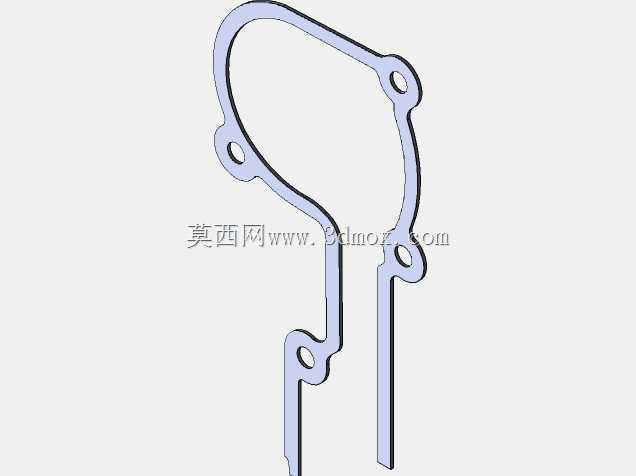

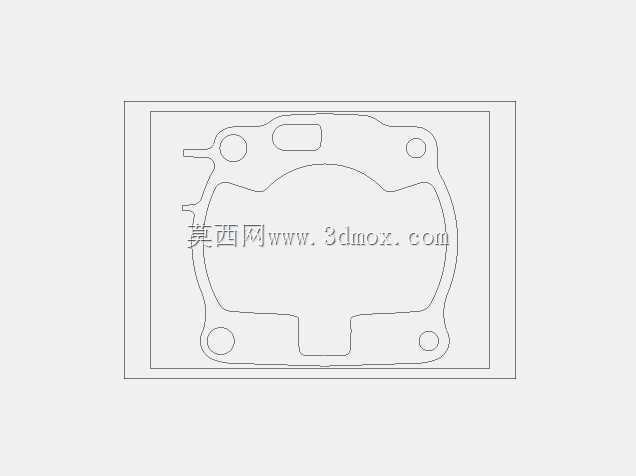

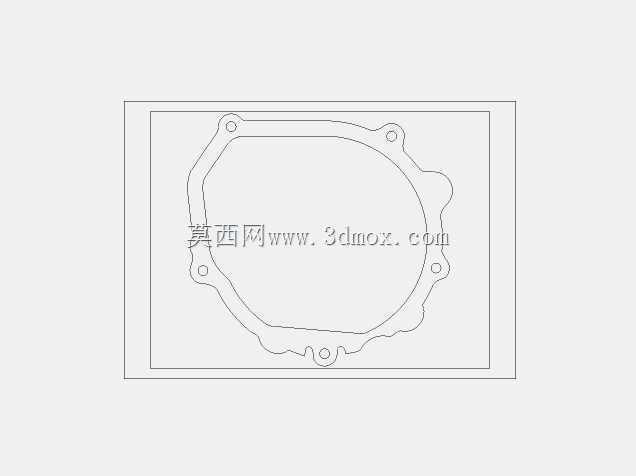

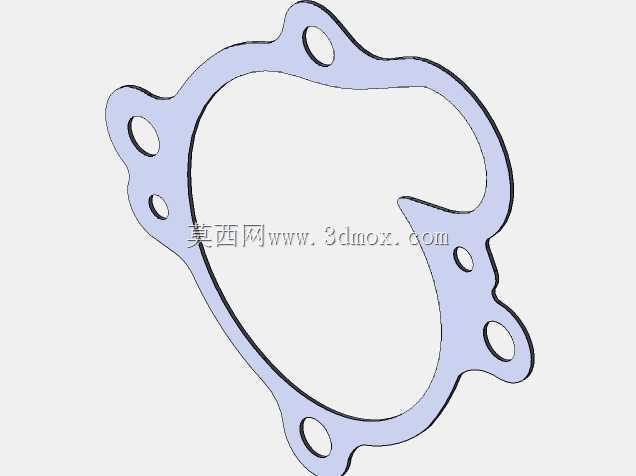

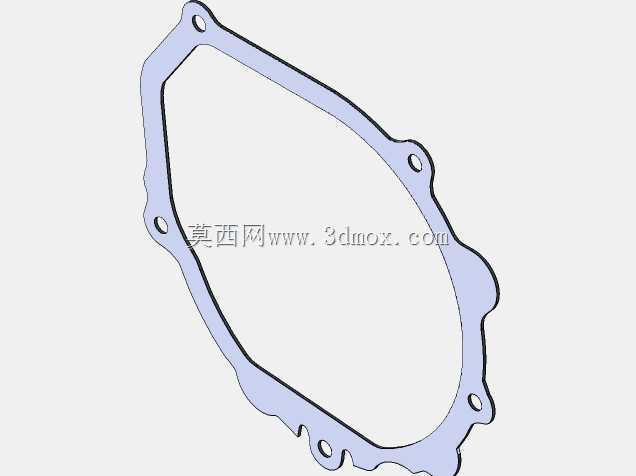

　　这类垫片主要覆盖发动机三个核心密封区域：首先是缸盖与缸体的结合面，这个位置紧邻燃烧室，工作时持续接触高温高压的燃烧废气，垫片的密封唇口完全贴合缸体散热鳍片根部的轮廓，不会遮挡散热风道，同时预留了火花塞安装位的避让缺口，不会和点火系统部件产生干涉；其次是曲轴箱左右半体的结合面，这个区域的密封路径沿着曲轴轴承座、变速鼓安装位、机油道走向分布，建模时特意还原了原厂垫片在机油道位置的密封凸台结构，保证机油压力稳定，不会出现内泄导致的润滑不足；最后是离合器边盖、磁电机边盖的结合垫片，这两个位置暴露在车体外侧，经常被骑行中卷起的泥水、砂石冲击，垫片的外轮廓和边盖的止口完全匹配，安装后不会突出边盖边缘，避免被异物剐蹭导致密封失效。

　　在设计建模过程中，首先对原厂拆机垫片进行全尺寸扫描，重点校准了不同年份机型的细微轮廓差异——88到94款YZ250的离合器边盖固定孔位和90到97款WR250存在2处位置偏移，建模时分别对应不同年份的机型做了轮廓区分，避免跨年份安装出现的孔位不对中问题。垫片的厚度按照原厂装机标准设定，既保证螺栓按规定扭矩紧固后，垫片有足够的压缩量填充结合面的微观加工纹路，又不会因为厚度过大导致结合面压紧后出现部件相对位置偏移，比如离合器推杆的穿过孔位置，垫片厚度偏差控制在0.05mm以内，不会影响离合器的分离行程。从安装边界来看，整套垫片完全适配对应机型的原厂发动机结构，不需要对缸体、边盖做任何打磨或修改，安装时只需按照原厂规定的螺栓紧固顺序、

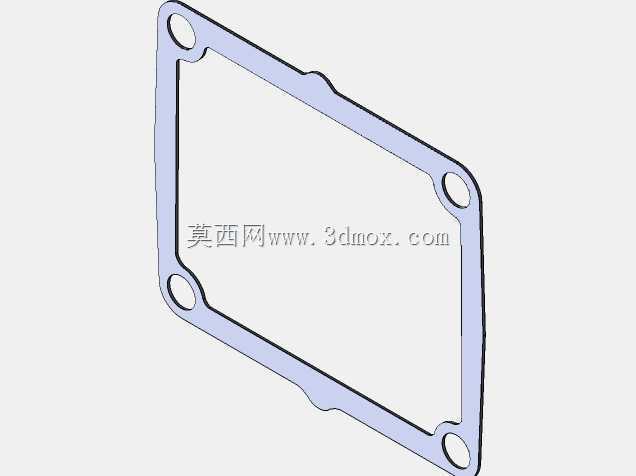

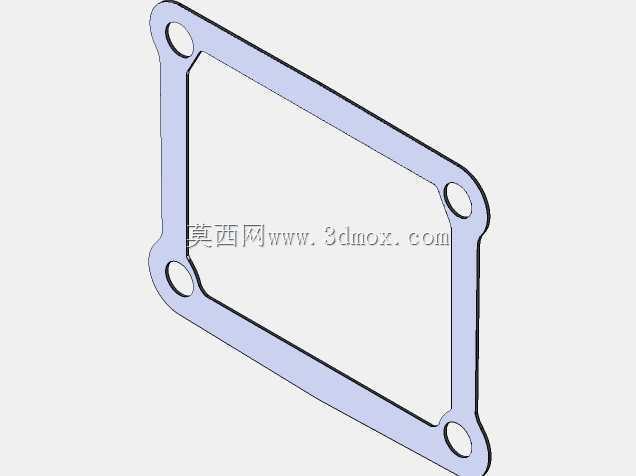

　　扭矩值分步压紧，就能达到和原厂件一致的密封效果。对于越野摩托维修、改装场景来说，这类高精度的垫片模型可以直接用于垫片的定制加工，不管是采用耐油石棉橡胶、无石棉密封板材还是金属复合密封材料，都能基于这个模型直接输出切割路径，不需要反复测量拆机件的尺寸，大幅减少维修过程中的测绘工作量，也能避免手工测绘的尺寸误差导致的密封失效问题。另外在建模时特意还原了垫片上所有的定位缺口，这些缺口和发动机壳体上的定位凸点对应，安装时可以快速定位，不会出现垫片装反、偏移的问题，尤其是曲轴箱结合面的垫片，定位缺口的位置精度直接影响安装效率，哪怕1mm的位置偏差，都可能导致螺栓无法顺利穿入，甚至在紧固时压裂垫片。针对两冲程发动机的特性，垫片在缸体排气口位置的轮廓做了精准避让，不会遮挡排气口的通流截面，避免因为垫片突出导致的排气阻力增大，影响发动机的动力输出；同时在曲轴箱的进气簧片阀安装位，垫片的密封面完全贴合簧片阀的安装底座，保证进气系统的密封性，避免漏气导致的混合气浓度异常。
