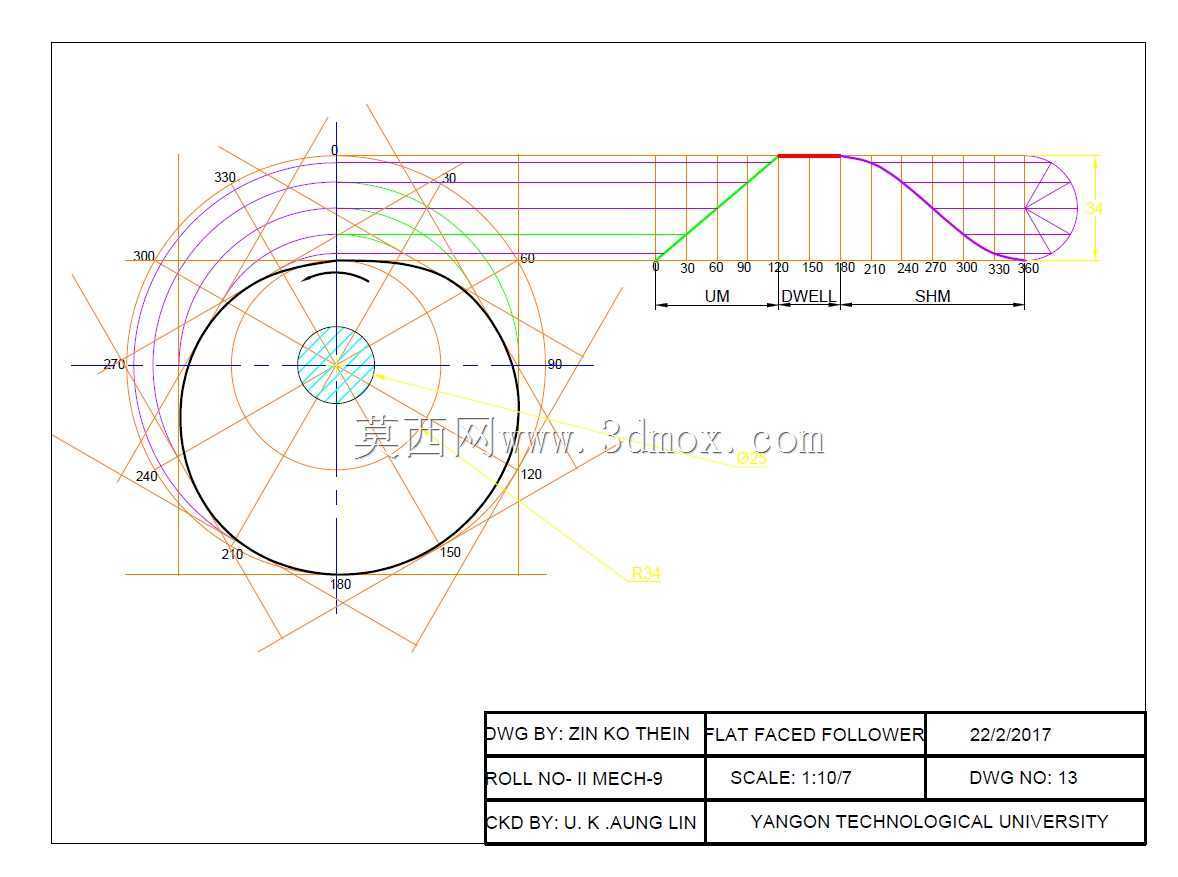

平面从动件凸轮轮廓机械结构设计

　　在自动化送料、轻工包装、纺织机械这类需要实现周期性往复动作的工位里，平面从动件凸轮机构是替代复杂电控时序逻辑的高可靠机械解决方案，完全依靠轮廓型面的几何约束完成既定动作循环，不存在电控信号延迟、执行元件响应滞后的问题，在高速往复工位的长期运行稳定性上，比气电混合驱动方案更有优势。这套平面从动件的凸轮轮廓设计，核心围绕平底从动件的运动特性展开，区别于尖顶、滚子从动件的轮廓计算逻辑，平底接触的形式可以把接触应力均匀分散在整个接触端面上，不会出现尖顶磨损快、滚子存在配合间隙的问题，适合中高速、中等负载的连续运转工位。从轮廓的分段设计来看，整个型面按照升程、远休止、回程、近休止四个运动段做了平滑过渡，升程段采用等加速等减速的运动规律，避免从动件启动瞬间出现刚性冲击，远休止段对应执行端需要保持工位停留的工艺需求，比如包装工位的热压停留、送料工位的工件定位保持，回程段的曲线曲率做了连续校验，保证平底端面在整个回程过程中始终和凸轮轮廓保持相切接触，不会出现轮廓干涉、从动件卡死的问题。设计过程中首先要确定基圆尺寸，基圆的选取直接决定整个凸轮机构的安装空间，基圆过小会导致轮廓曲率过大，加剧接触磨损，基圆过大则会增加整个机构的占地尺寸，这套轮廓的基圆参数匹配常规安装法兰的接口尺寸，不需要额外做转接板就能直接固定在设备的安装面板上。凸轮的厚度方向尺寸按照从动件平底的接触宽度做了匹配，保证接触过程中平底不会超出凸轮的端面范围，避免出现边缘接触导致的应力集中。

　　中心的安装孔做了键槽定位结构，和驱动轴的配合采用过渡配合，保证传动过程中不会出现周向窜动，键槽的位置和轮廓的起始相位做了对应标记，装配时不需要反复调整相位就能对准初始动作位置。在实际应用场景中，这类凸轮机构常被用在自动装配线的工件推送工位、印刷设备的进纸递纸机构、纺织机械的导纱往复机构中，依靠纯机械的结构约束保证动作时序的一致性，哪怕设备连续24小时运转，动作的重复精度也不会出现漂移。设计时需要重点校验轮廓的压力角，平底从动件的压力角始终保持恒定值，相比滚子从动件不需要反复验算不同转角位置的压力角是否超出许用值，这也是这类结构在中高速工位被广泛应用的核心原因。轮廓的过渡段全部做了曲率连续处理，没有出现尖点、折角，

　　加工时可以采用数控铣削一次成型，不需要后续的手工修磨，轮廓的表面粗糙度要求可以匹配常规的磨削加工工艺，保证长期运转过程中的磨损量控制在合理范围内。安装边界上，凸轮的最大外圆尺寸对应从动件的最大升程距离，整套机构的安装只需要保证凸轮中心和从动件导路的垂直度，不需要额外的复杂调整结构，从动件的平底端面和凸轮端面的平行度公差控制在0.02mm以内，就能避免运转过程中出现偏磨。另外在远休止段的轮廓设计上，采用了等半径的圆弧段，保证从动件在停留阶段的位置精度稳定在0.01mm以内，满足精密装配、印刷对位这类对工位停留精度有要求的工艺场景。回程段的曲线设计避免了从动件出现超越现象，也就是依靠凸轮轮廓的约束就能强制带动从动件回程，

　　不需要额外添加复位弹簧，在一些空间受限、不方便安装弹簧复位结构的工位，这种强制回程的轮廓设计可以大幅简化机构的整体结构。整个轮廓的尺寸链计算全部围绕从动件的运动行程展开，升程的总长度匹配执行端需要的动作距离，不需要额外添加连杆放大或者缩小行程，减少了中间传动环节带来的累计误差。对于结构设计从业者来说，这套轮廓可以直接作为同类型凸轮设计的参考模板，只需要根据实际工位的升程需求、动作周期调整基圆尺寸和各段曲线的角度占比，就能快速衍生出适配不同工位的凸轮结构，不需要从零开始做运动规律的推导和轮廓坐标计算。建模过程中可以通过反转法直接生成轮廓曲线，先确定从动件的运动位移线图，再按照反转法逐点绘制出各个转角位置的平底位置，最终包络出完整的凸轮轮廓，之后再做曲率校验，保证所有位置的轮廓曲率都大于0，避免出现运动失真的问题。
