亚德客双轴气缸搭配SMC旋转气缸组合机构

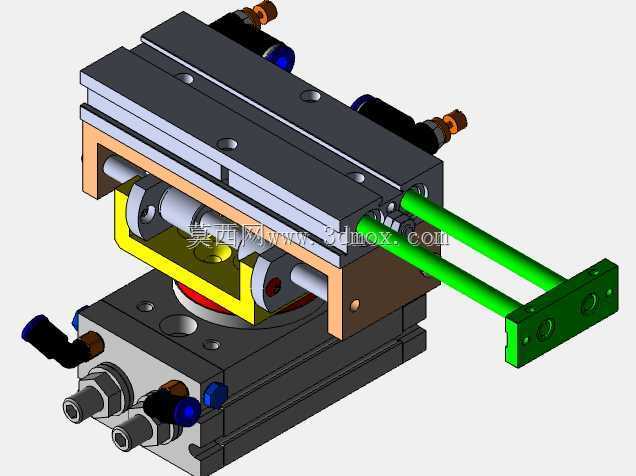

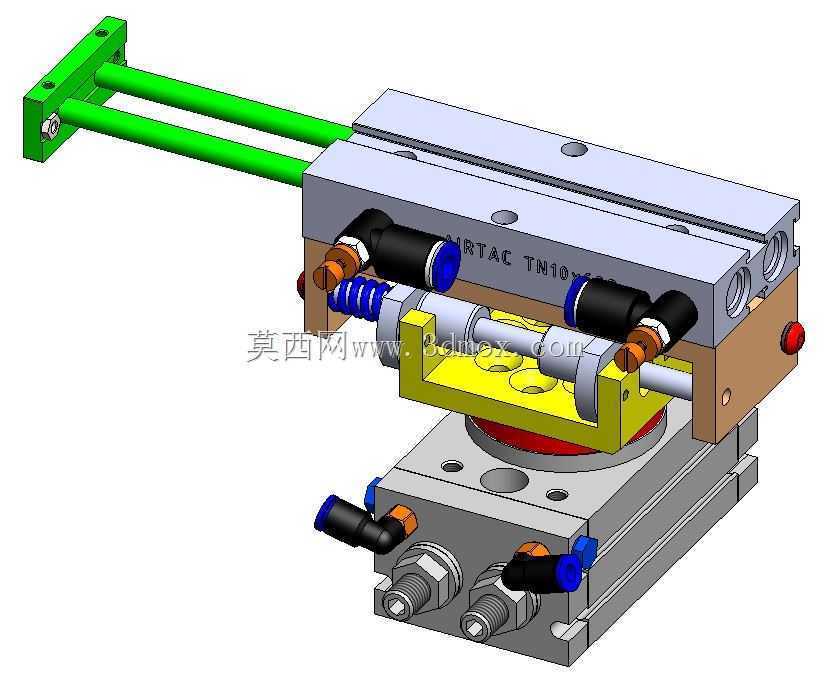

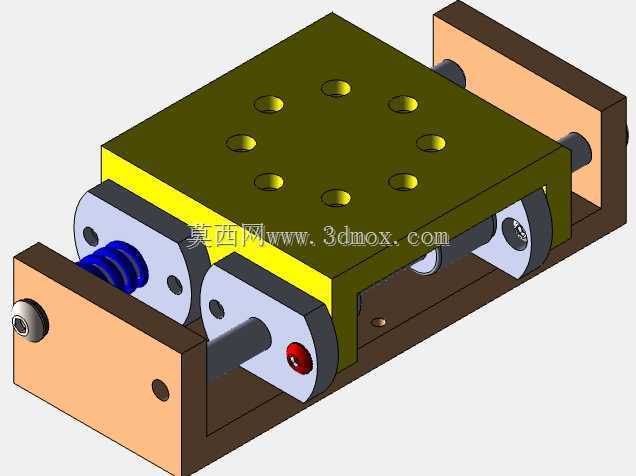

　　这套气动组合执行机构，核心采用双轴气缸与旋转气缸的直连搭配，在3C电子小件分拣、小零件姿态换向、工装夹具切换这类需要直线推送加角度回转的工位上应用极广，很多桌面式自动化装配台的上下料工位，都会用到这类组合结构，相比单气缸加外置旋转模组的方案，它的集成度更高，不需要额外设计旋转支撑结构，能大幅压缩工位的占用空间。

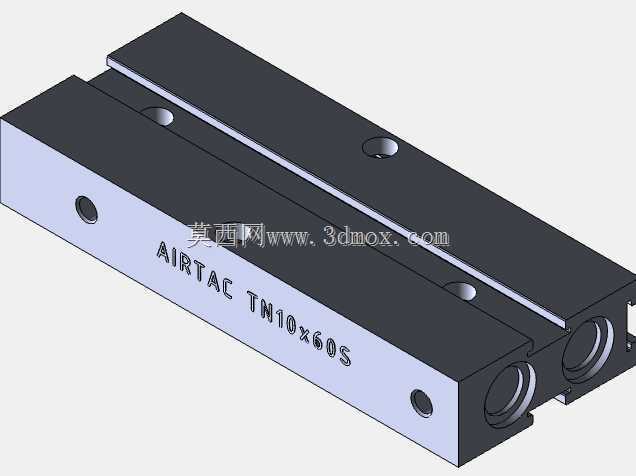

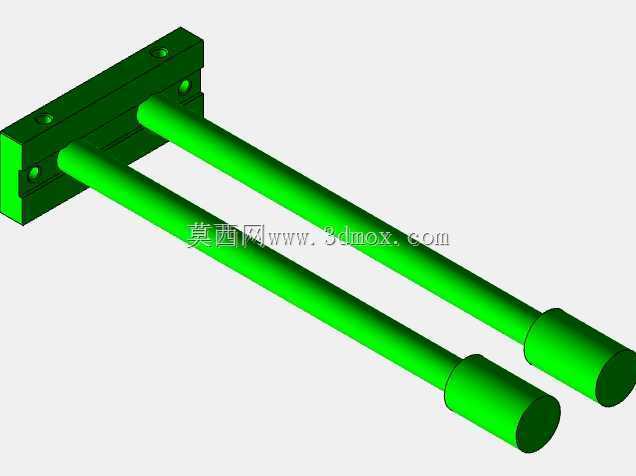

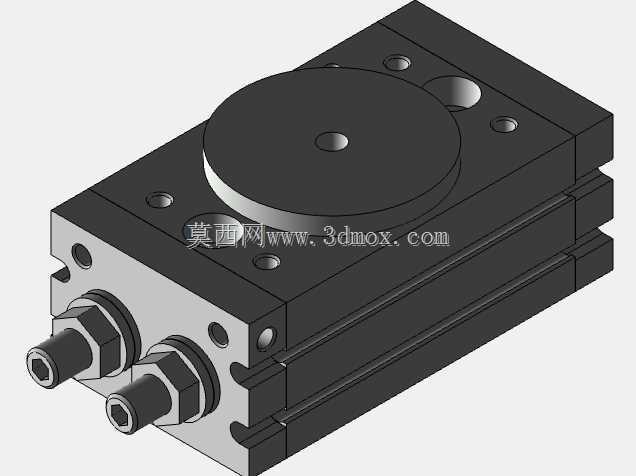

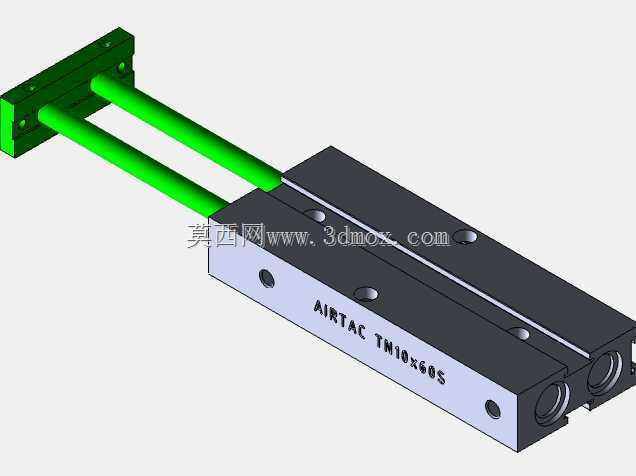

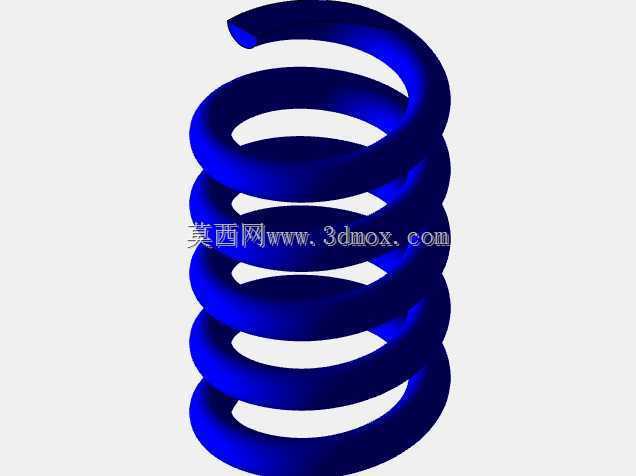

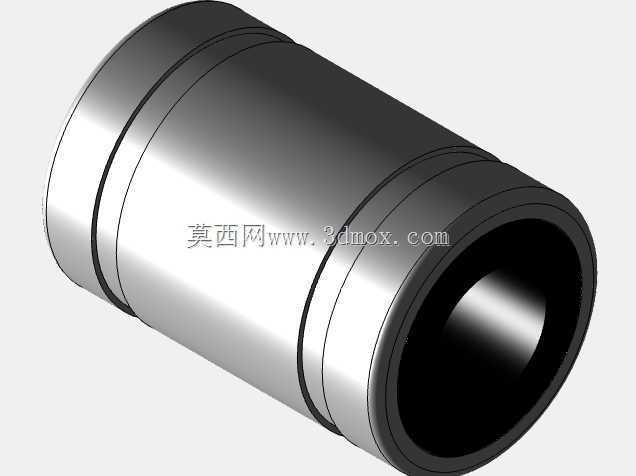

　　从结构设计逻辑来看，双轴气缸自带两根平行导向杆，本身就具备不错的抗扭转性能，输出端直接和旋转气缸的动盘连接，不需要额外加装导向轴或者直线轴承来承受偏载，这也是选双轴气缸做直线驱动的核心原因——普通笔形气缸如果直接带旋转负载，活塞杆很容易受径向力出现密封件磨损、杆体刮伤的问题，双轴缸的双杆结构刚好能抵消旋转气缸安装带来的偏载力矩，延长整套机构的使用寿命。旋转气缸采用齿轮齿条式结构，回转角度可通过端部的缓冲螺钉调整，常规状态下可实现0-180度范围内的任意角度调节，两端带液压缓冲，能吸收回转到位时的冲击，避免硬碰撞导致零件位置偏移，在需要精准停位的取放料场景里，这个缓冲结构能有效降低定位误差，不需要额外加装液压缓冲器来做末端吸震。

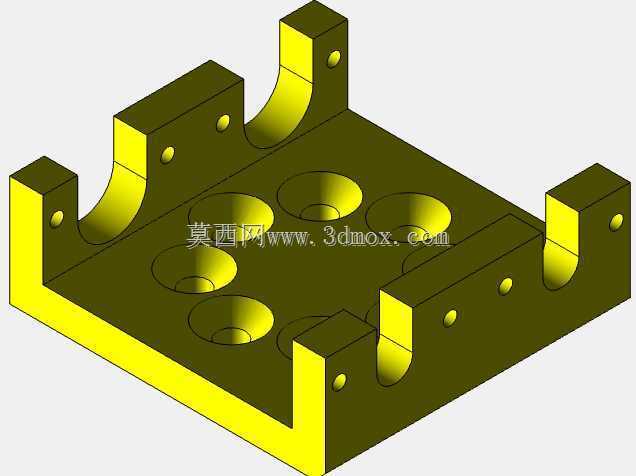

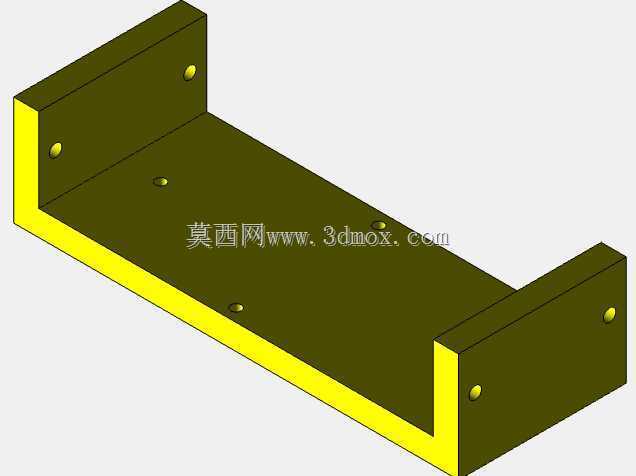

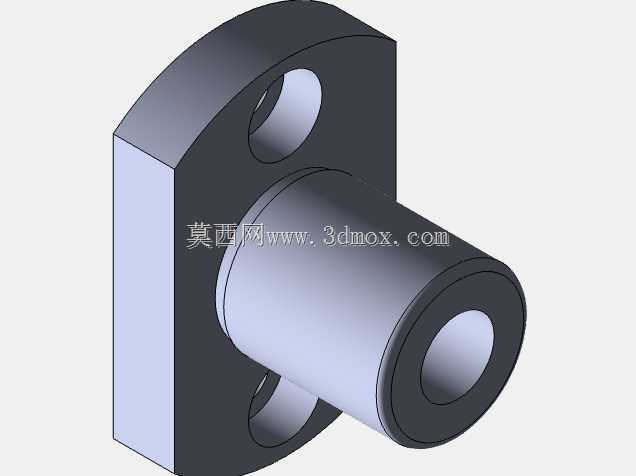

　　安装边界上，整套机构的固定端在双轴气缸尾部的安装法兰，法兰上开有四个通孔，可直接通过内六角螺丝固定在设备的安装立板或者型材支架上，不需要额外做转接板，安装孔位的间距符合常规气动元件的安装标准，和市面上多数同规格双轴气缸的安装尺寸通用，后期维护更换时不需要重新加工安装位。整套机构的总长度在双轴气缸完全缩回状态下，控制在200毫米以内，宽度方向不超过80毫米，高度方向因为是两个气缸直连堆叠，总高度在120毫米左右，对于桌面型小设备来说，这个尺寸不会占用过多的安装空间，甚至可以直接集成在小型滑台的动板上，随滑台做横向移动，完成多工位的取放作业。

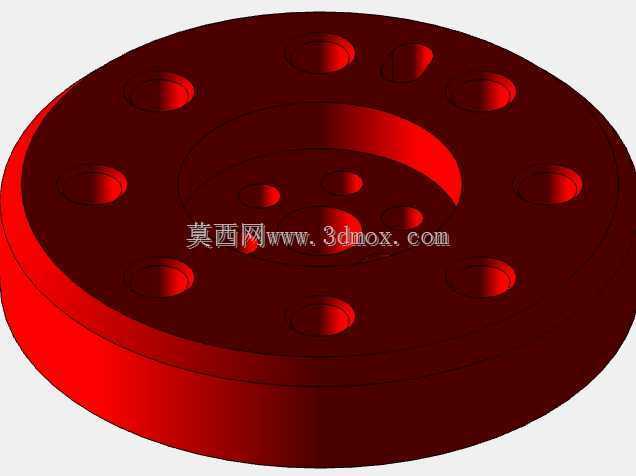

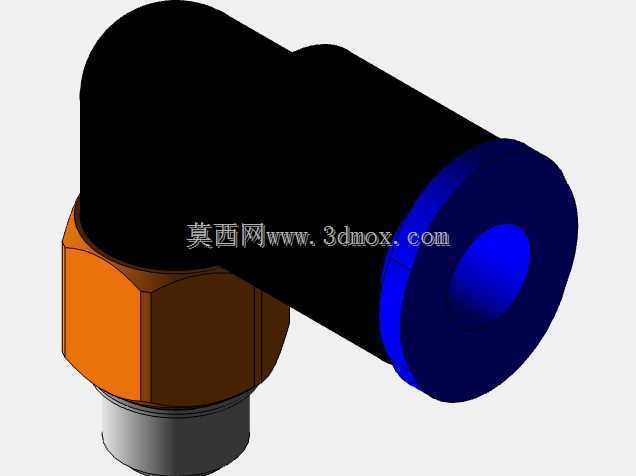

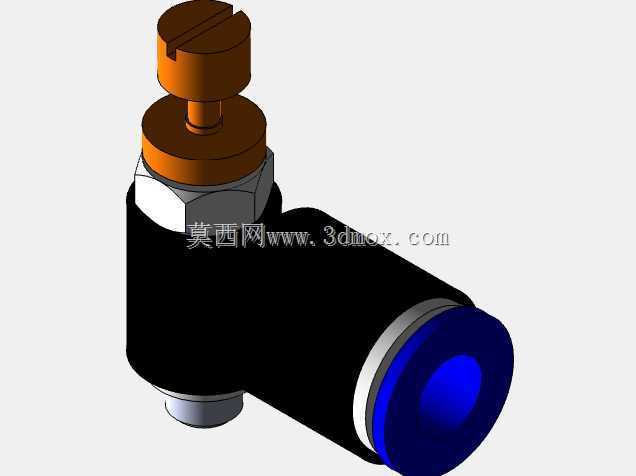

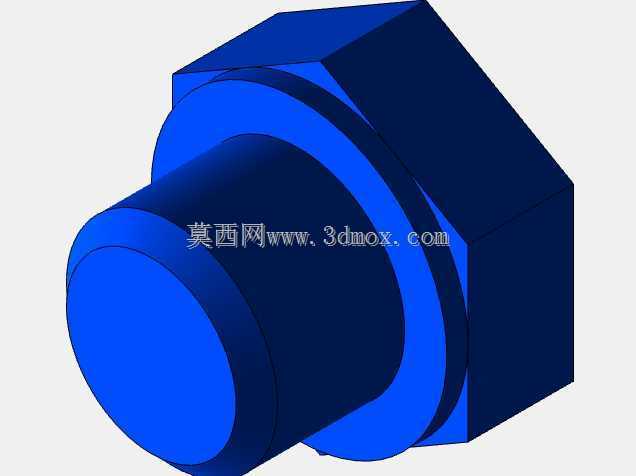

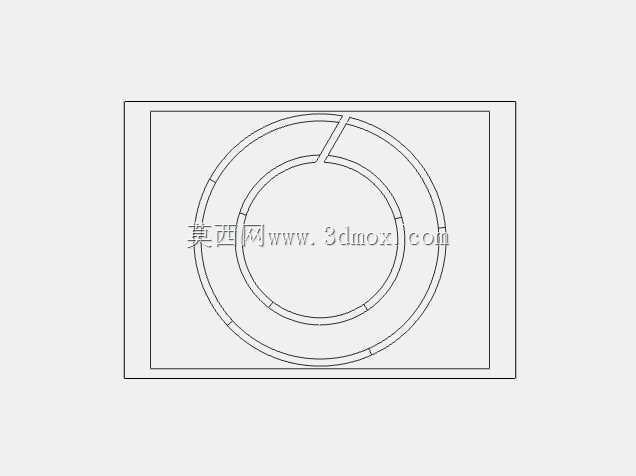

　　气路接口全部布置在气缸的侧端面，采用快插式接头，适配6毫米外径的气动软管，安装接管时不需要做复杂的管路排布，两个气缸的气路可分别通过电磁阀独立控制，可实现伸出-旋转-缩回-复位的分步动作，也可根据工艺需求调整动作顺序，比如先旋转到位再伸出，适配不同的作业流程。旋转气缸的输出动盘上开有标准的内螺纹安装孔，可直接加装气动手指、真空吸盘座这类末端执行件，不需要额外做转接法兰，动盘的端面跳动量控制在0.02毫米以内，能满足小件装配的同轴度要求，不会因为回转间隙导致末端执行件的位置偏差过大。

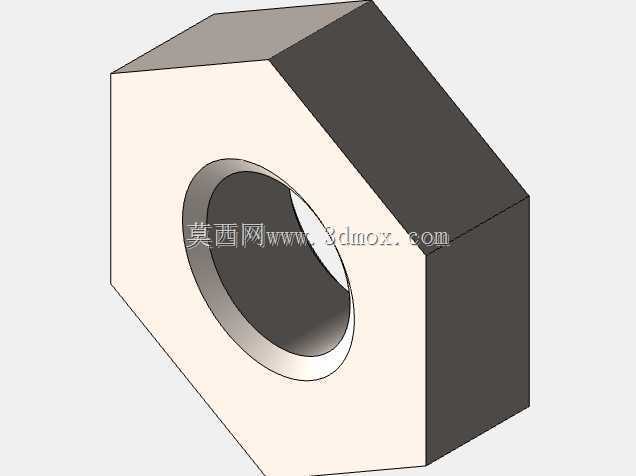

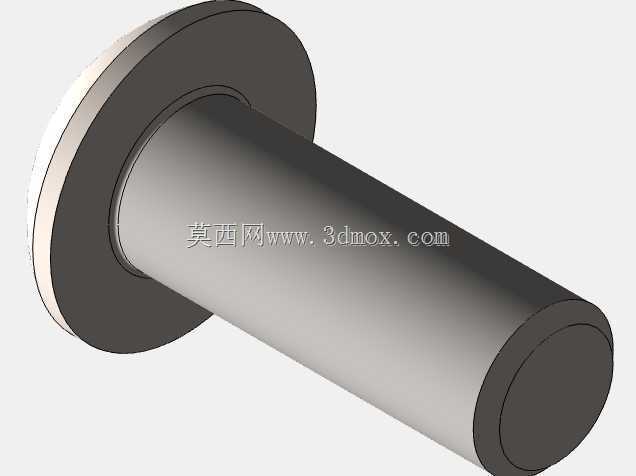

　　在实际工况使用中，这套机构的工作气压范围在0.1-0.7兆帕之间，常规工厂供气压力下就能稳定输出，双轴气缸的推力在0.5兆帕气压下可达到100牛以上，足够带动小型夹爪或者吸盘完成小件的取放，旋转气缸的输出扭矩在同等气压下可达到1牛米以上，能带动重量在1公斤以内的负载完成回转动作，对于小零件装配、标签转贴、工件翻面这类轻载作业场景完全够用。设计时特意将两个气缸的连接面做了贴合处理，没有预留多余的间隙，避免长期动作后连接螺丝松动导致两个气缸出现同轴度偏差，连接螺丝采用内六角圆柱头螺丝，沉头安装在旋转气缸的本体上，不会突出表面干涉周边的设备结构。

　　另外，气缸的磁性开关安装槽直接开在缸体侧壁，可直接加装磁性开关来检测气缸的伸出、缩回以及旋转到位信号，不需要额外设计传感器安装支架，信号可直接接入设备的PLC控制系统，实现整套动作的自动化闭环控制，磁性开关的位置可根据实际行程需求随意调整，适配不同的行程设定。整套机构没有易损的外置传动零件，日常维护只需要定期检查气源处理件的油水过滤情况，定期给气缸供气口加注少量气动润滑油即可，维护成本极低，适合在大批量连续作业的自动化设备上长期使用，不会因为频繁维护导致设备停机时间过长。
