轮式移动载具底盘框架结构设计

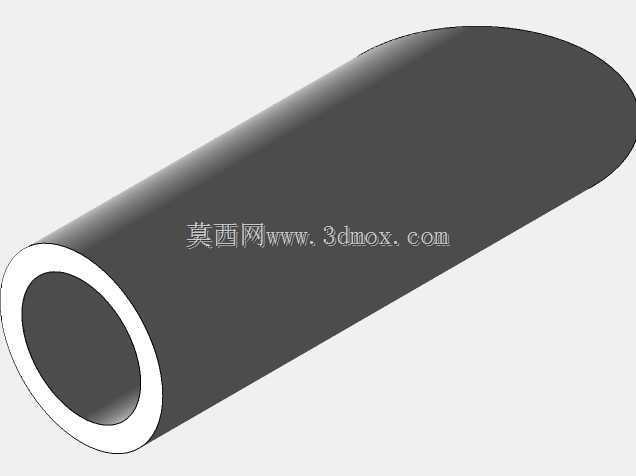

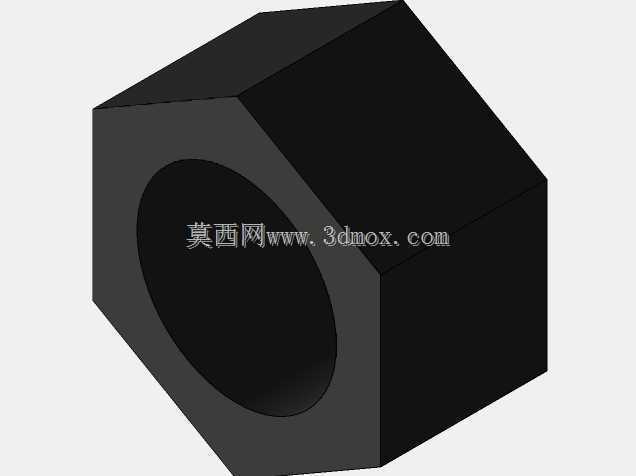

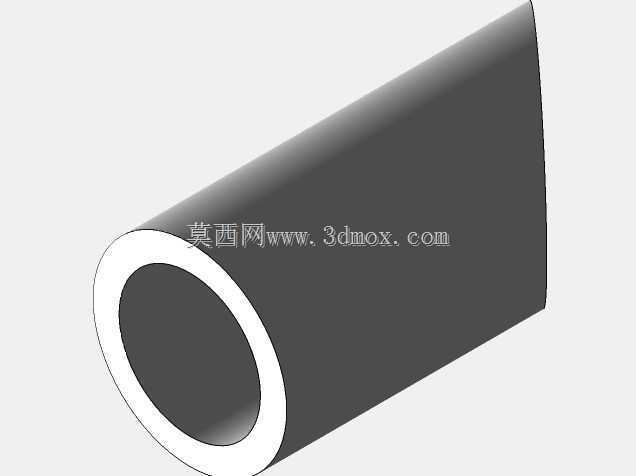

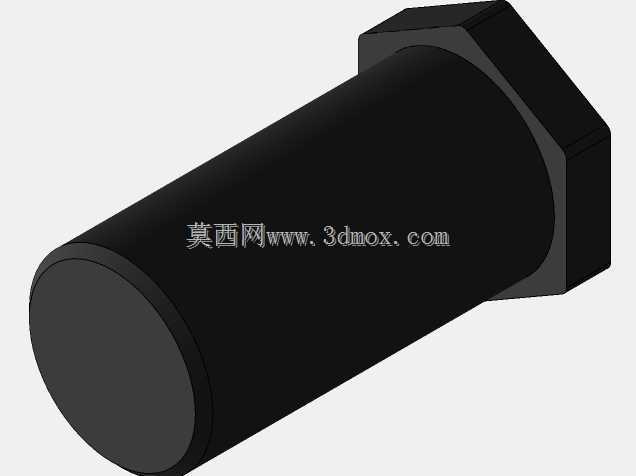

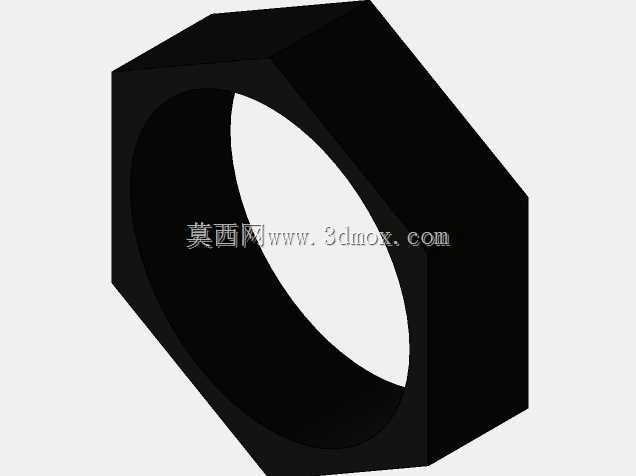

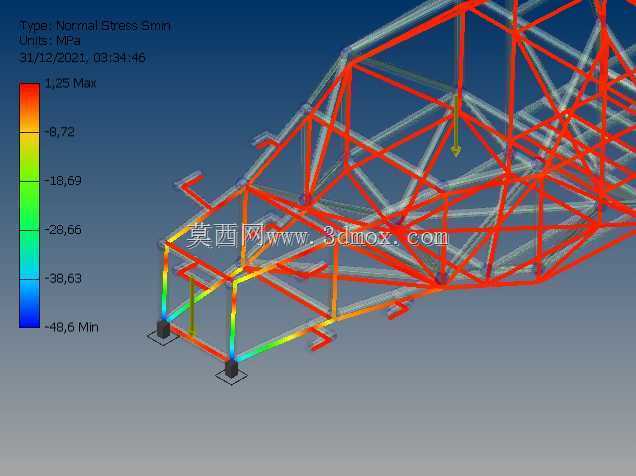

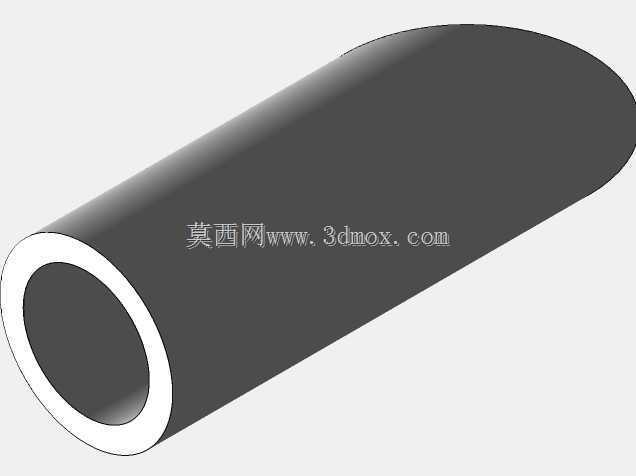

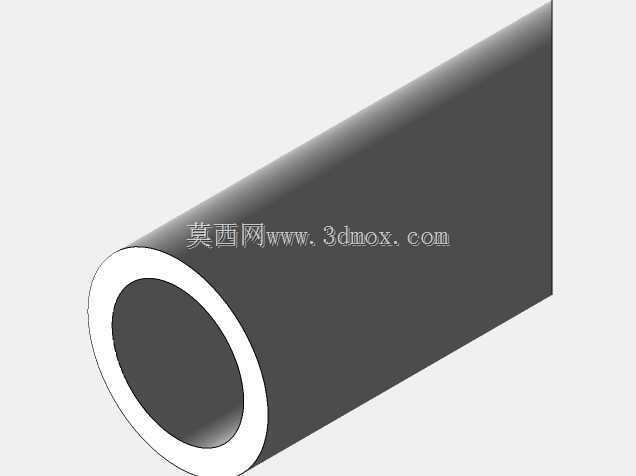

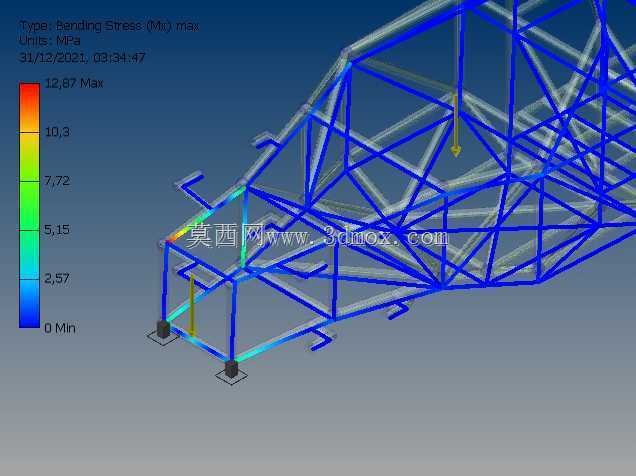

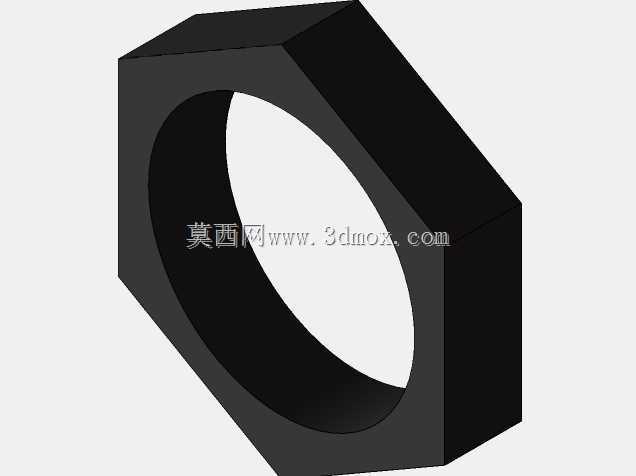

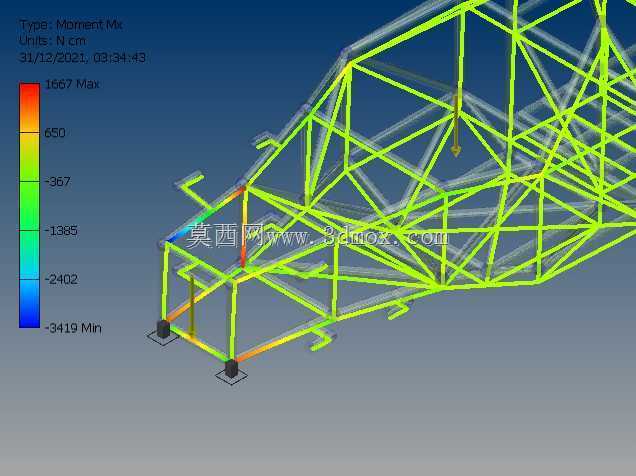

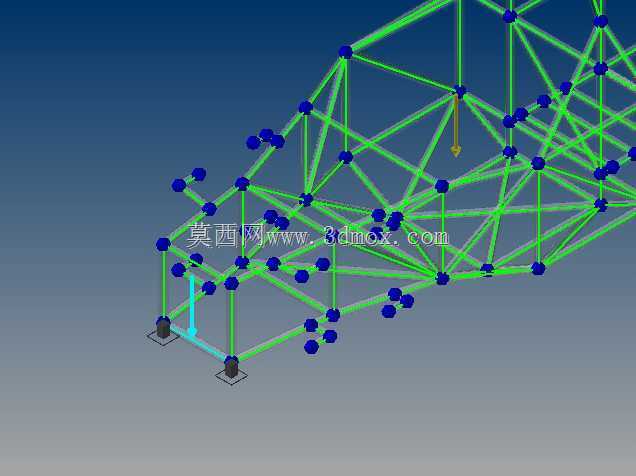

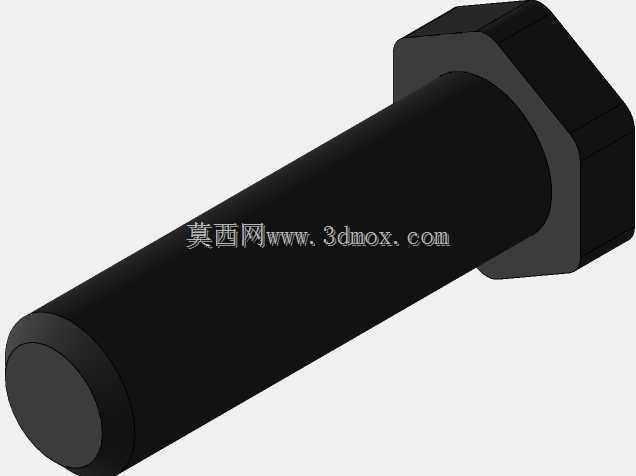

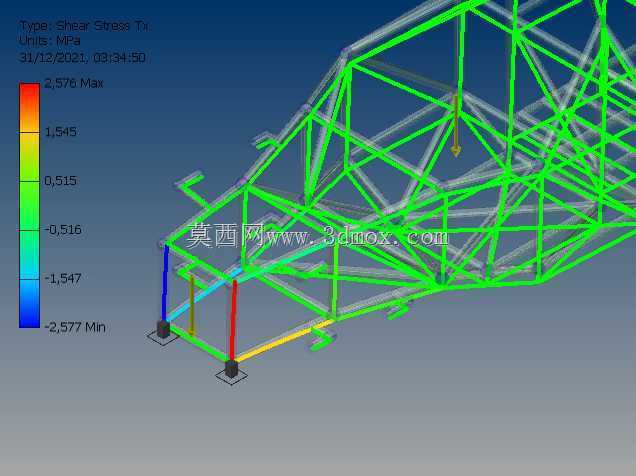

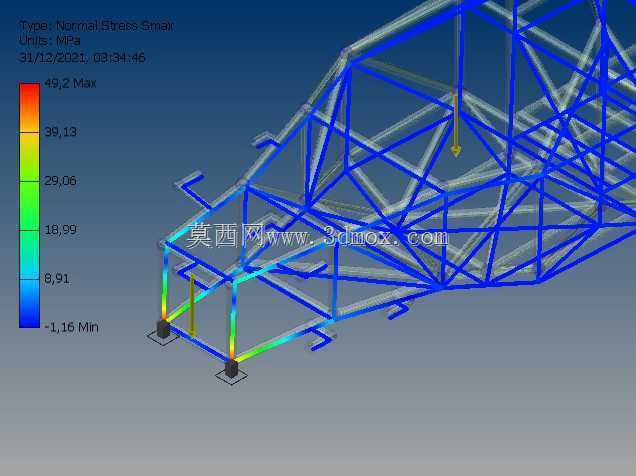

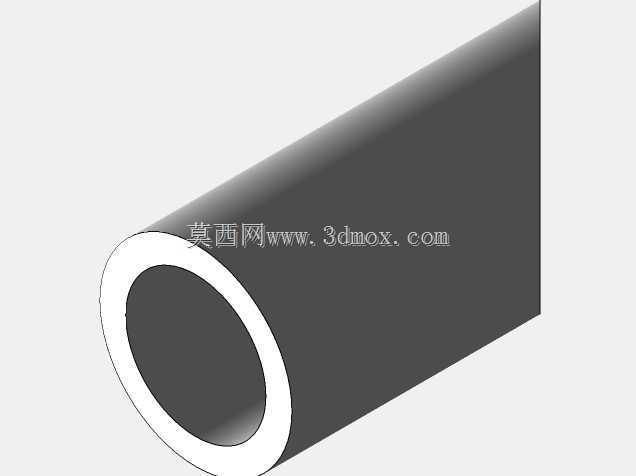

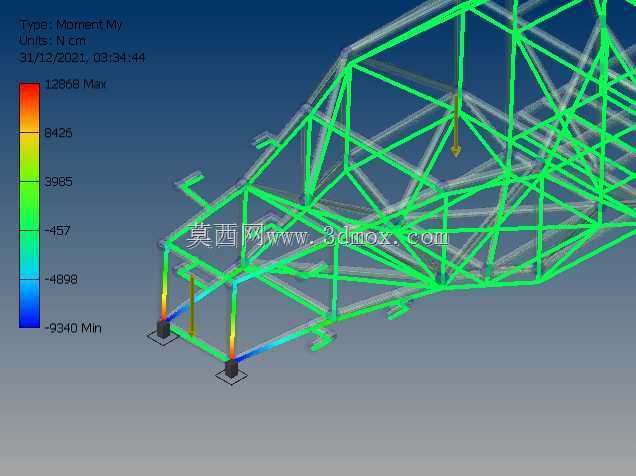

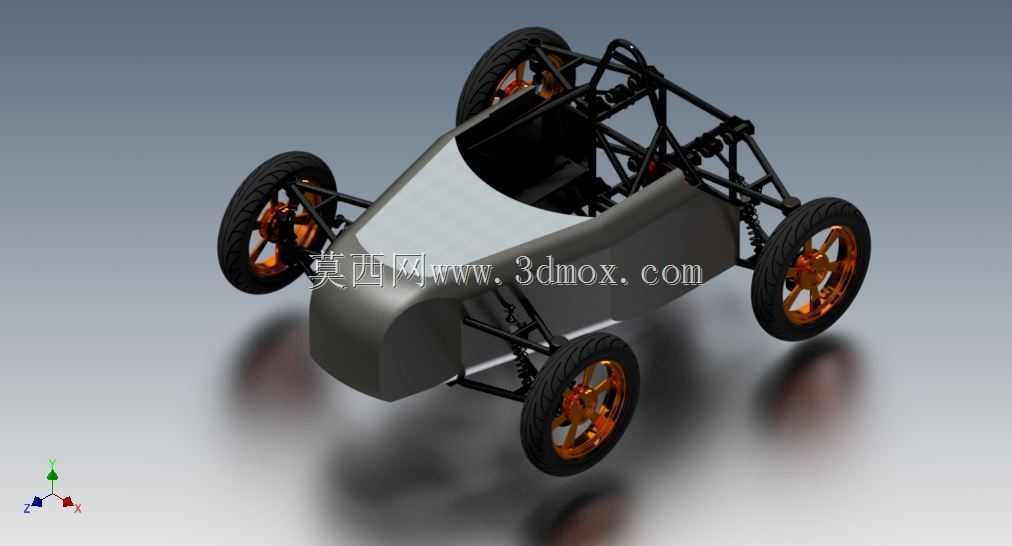

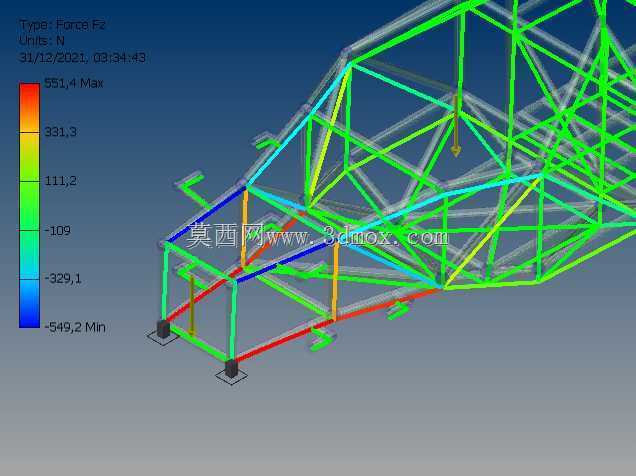

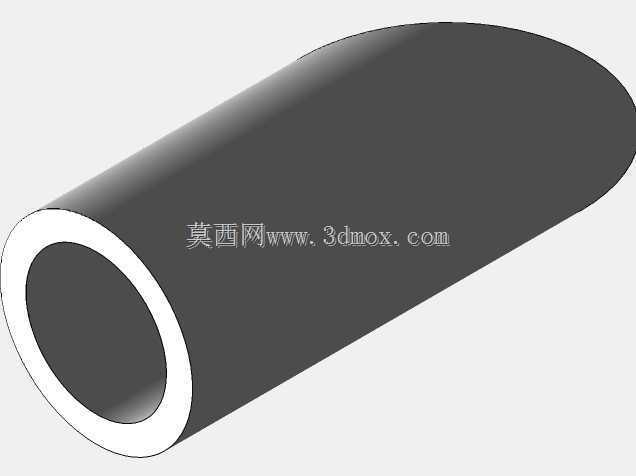

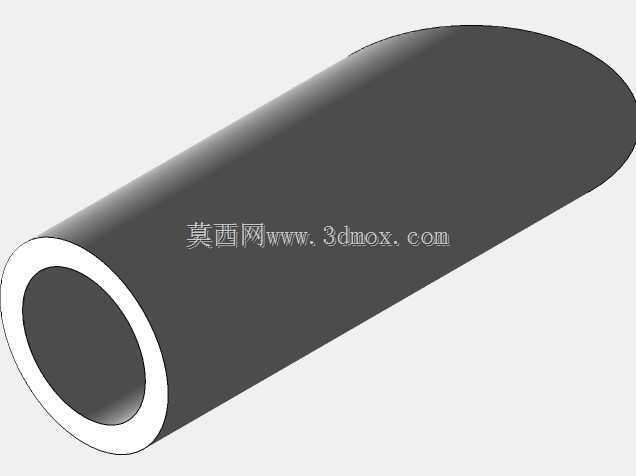

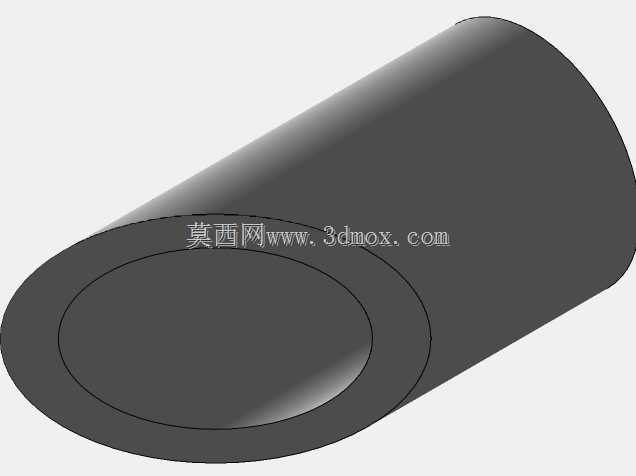

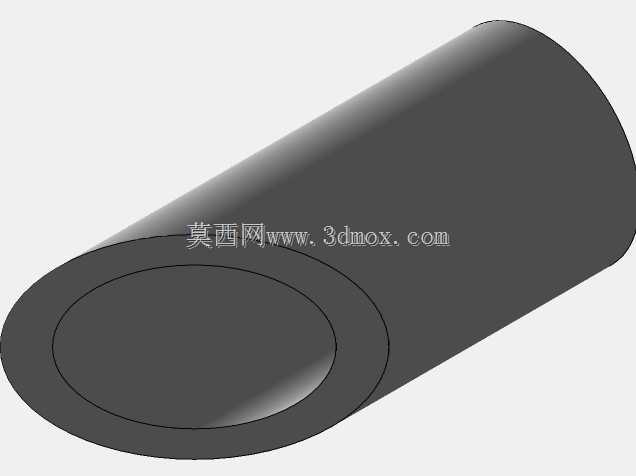

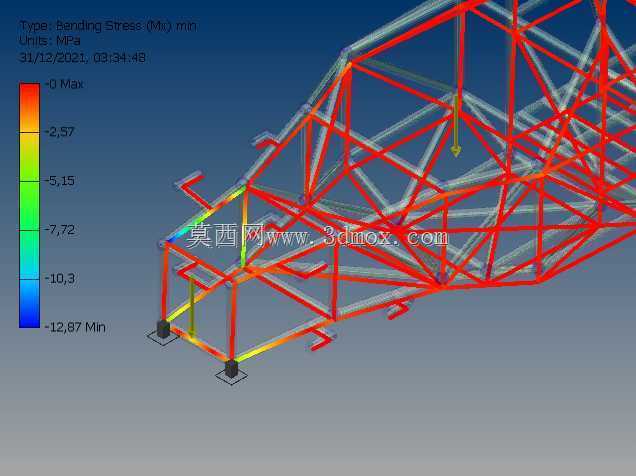

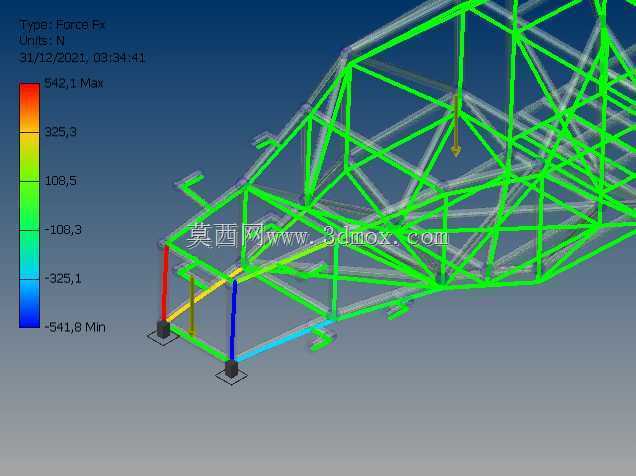

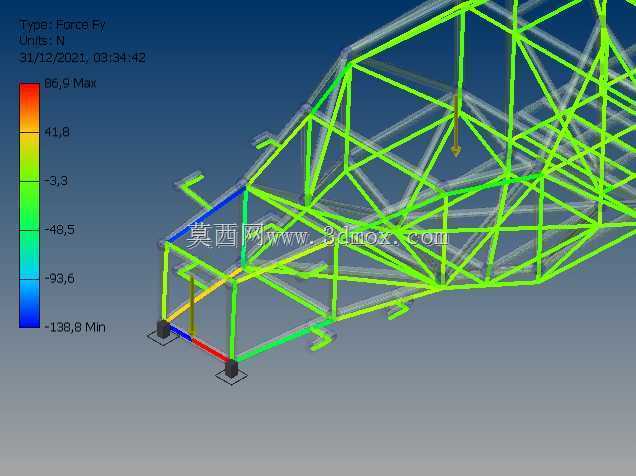

　　在轮式移动载具的整机开发流程中，底盘框架是所有功能部件的核心承载基体，从早期的方案布局阶段就需要优先确定其结构边界，因为后续的动力单元、行走轮组、防护外壳、电控组件甚至外接作业附件的安装位置，都要依托底盘框架的预留接口来排布，一旦框架的安装基准出现偏差，后续整机组装时会出现大量的干涉问题，轻则需要现场扩孔修配，重则导致整机重心偏移，影响行走过程的稳定性。这类框架的设计首先要明确实际使用场景的载荷边界，比如常规厂区内的短途转运载具，需要考虑额定载重下的静载荷分布，还要兼顾行驶过路面接缝、小坡度颠簸时的动载荷冲击，不能仅按照静态承重来核算型材的壁厚，很多新手设计时容易忽略动载系数，导致框架在实际使用一段时间后出现焊接位置开裂、

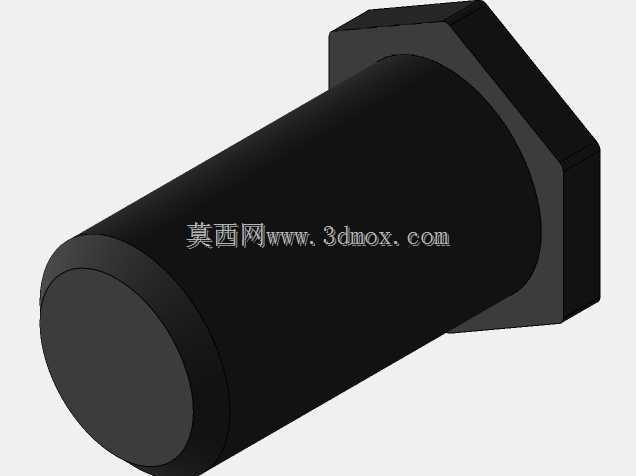

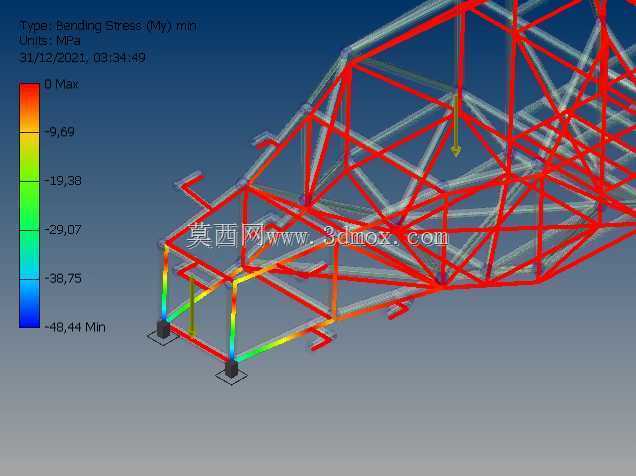

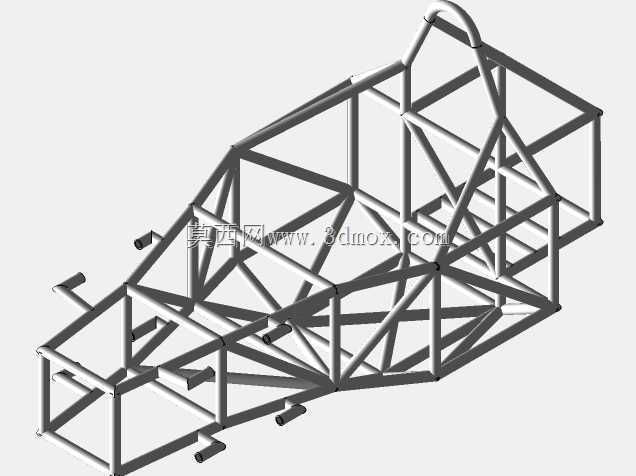

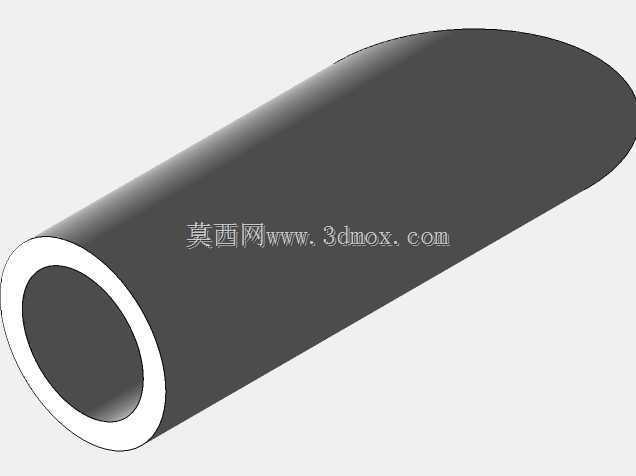

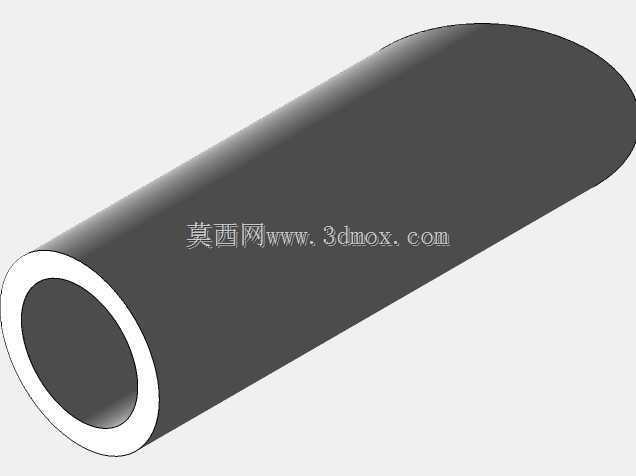

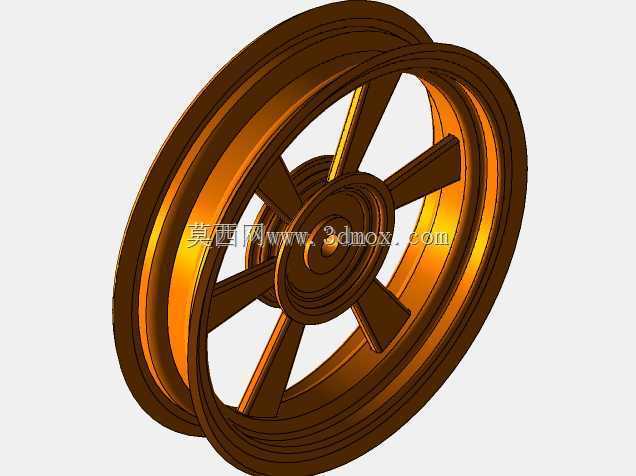

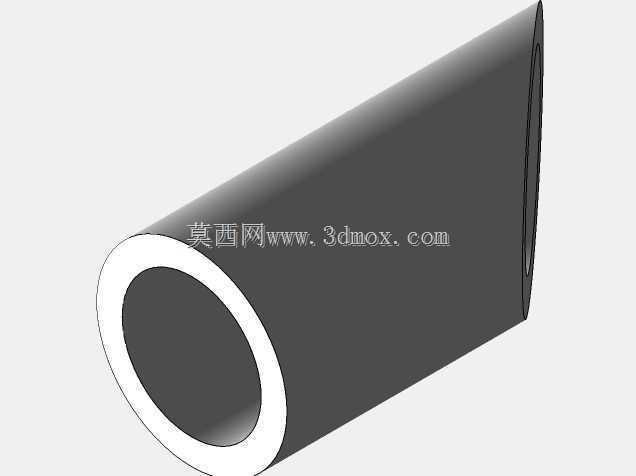

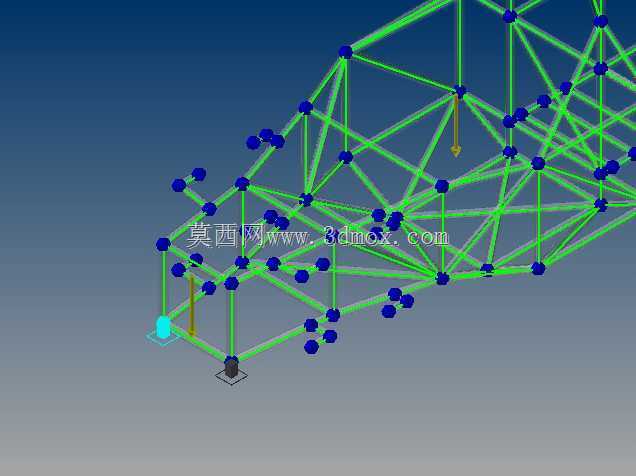

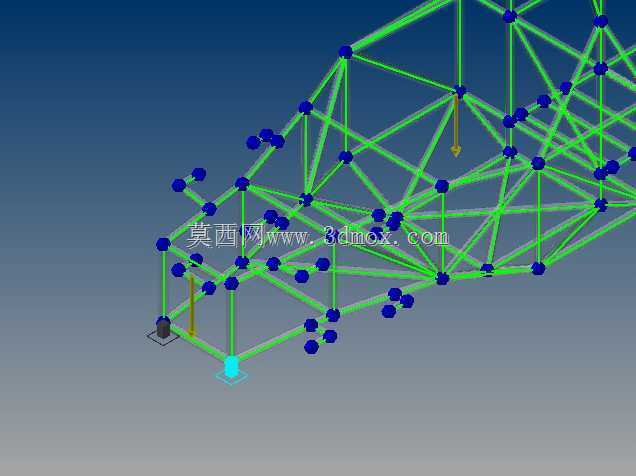

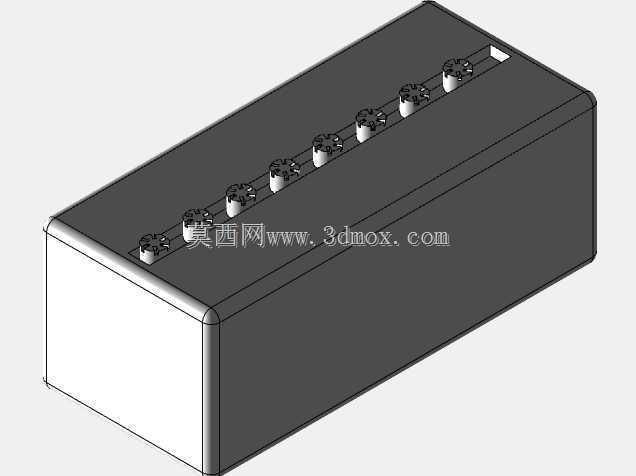

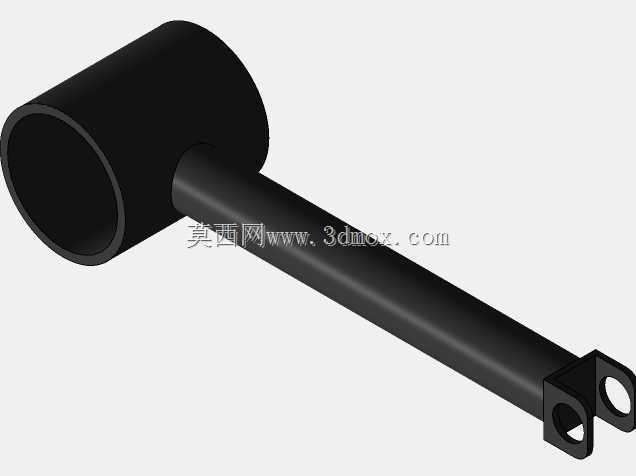

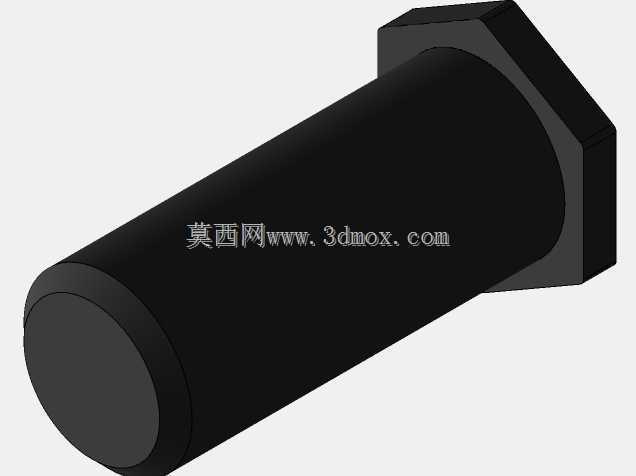

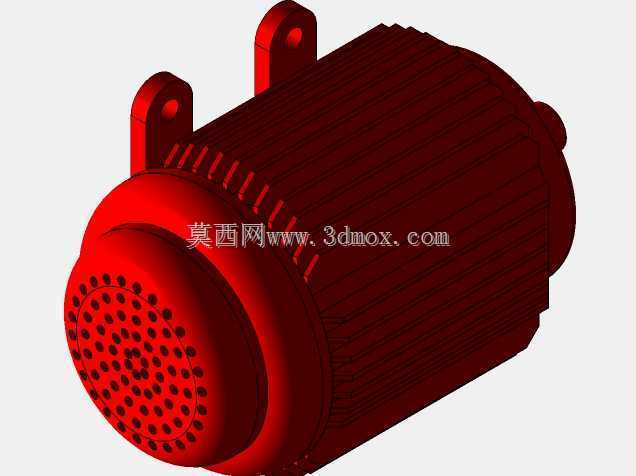

　　型材变形的问题。从结构布局来看，该框架采用了分段式的承载设计，前部预留了行走转向轮的安装空间，转向轮的安装支座直接焊接在框架的前横梁上，支座的安装面做了铣平处理，保证转向立轴的垂直度偏差控制在0.1mm以内，避免转向时出现卡滞或者轮胎偏磨的问题；后部是驱动轮组的安装区域，两个驱动轮的安装同轴度通过框架上的同轴定位孔来保证，安装孔在焊接完成后再进行二次镗孔加工，消除焊接变形带来的位置误差，确保驱动轮运转时不会出现额外的轴向窜动。框架的中部是主要的承载平面，预留了多组标准化的安装孔位，既可以固定动力蓄电池组、控制模块这类电控部件，也可以根据实际使用需求加装货厢、作业机具等外接附件，孔位的排布采用了等间距的网格布局，

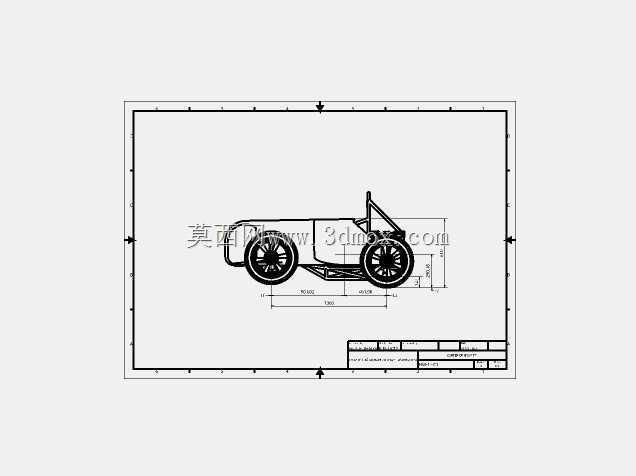

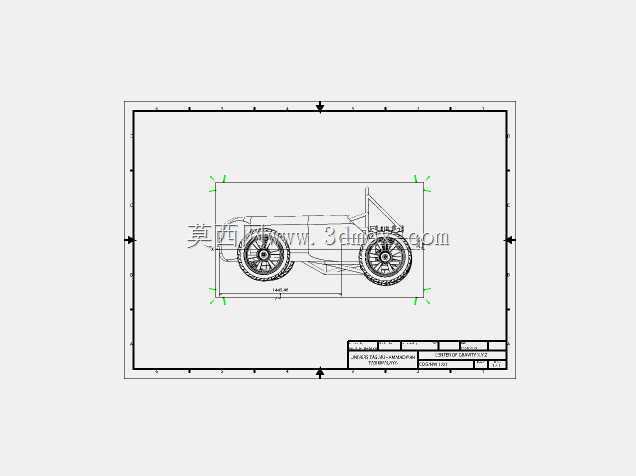

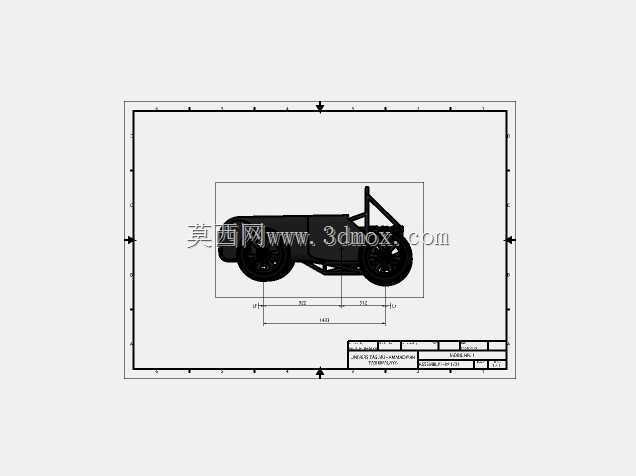

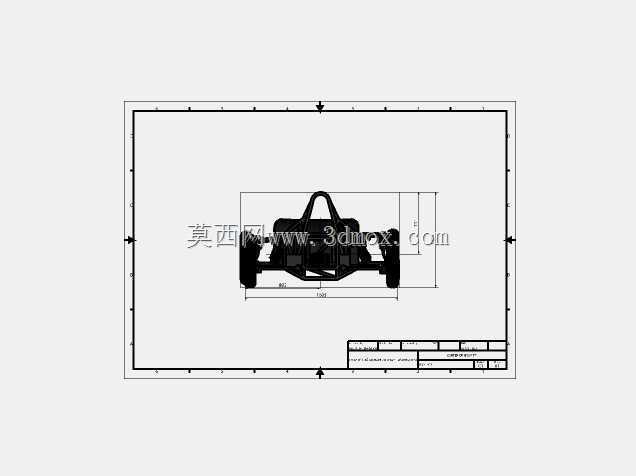

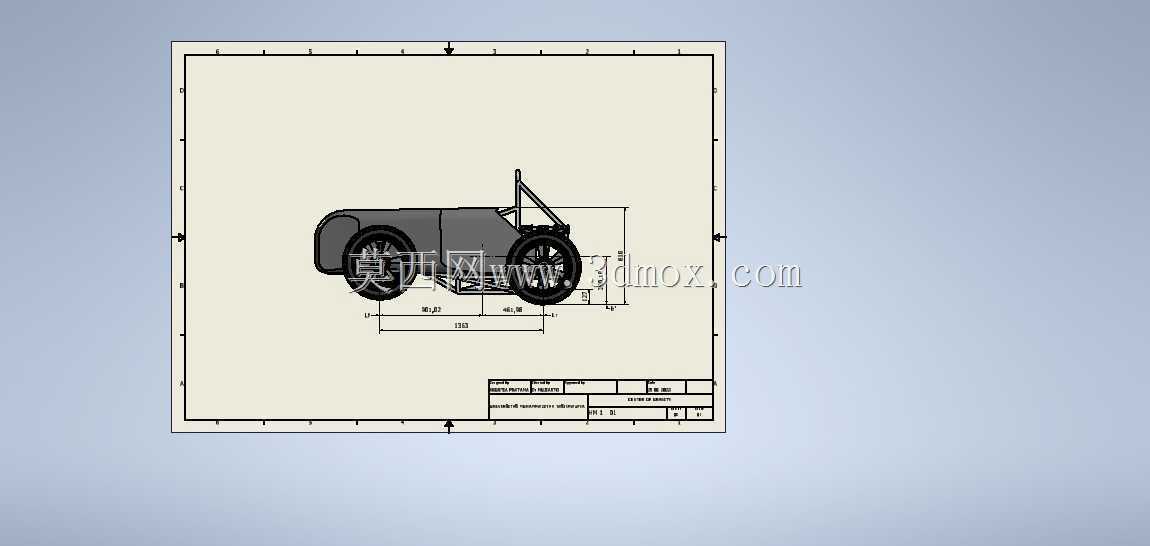

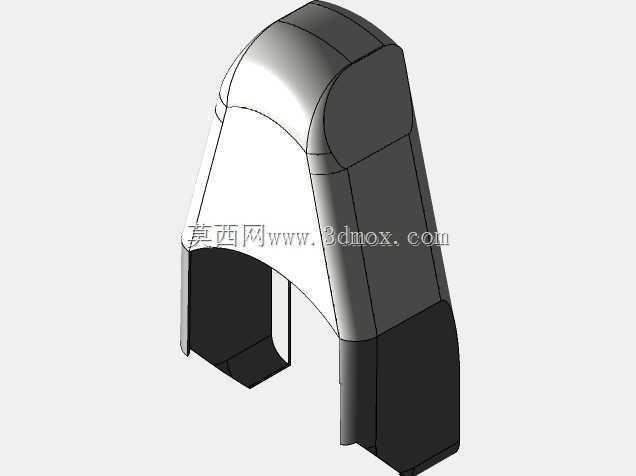

　　适配不同尺寸部件的安装需求，不需要在后期改装时重新在框架上钻孔破坏结构强度。框架的后部还设计了向上延伸的防护支架，一方面可以作为后部部件的防护结构，避免载具倒车碰撞时直接损伤核心部件，另一方面也可以作为扶手或者外接附件的固定支点，拓展整机的使用场景。从尺寸边界来看，该框架的整体宽度控制在常用通行通道的宽度范围内，能够顺利通过厂区、园区的常规人行通道和消防通道，长度方向的尺寸匹配轮距的合理比例，保证转向时的内轮差在可控范围内，不会因为轴距过长导致转弯半径过大，影响狭小空间内的通行能力；框架的离地间隙经过反复核算，既保证了通过常规路面凸起、减速带时不会出现底盘剐蹭，也不会因为离地间隙过高导致整机重心上移，提升满载行驶时的侧倾稳定性。

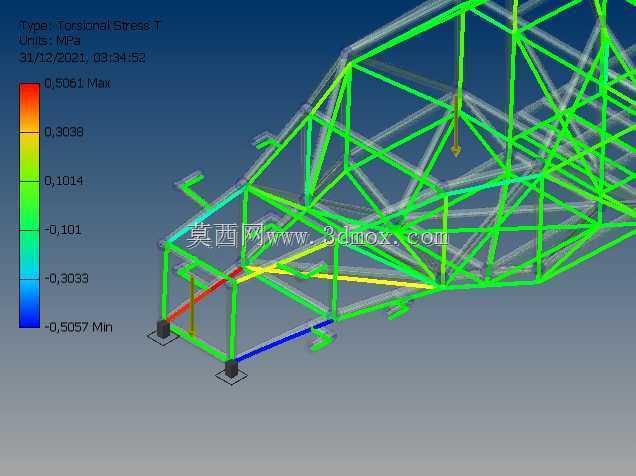

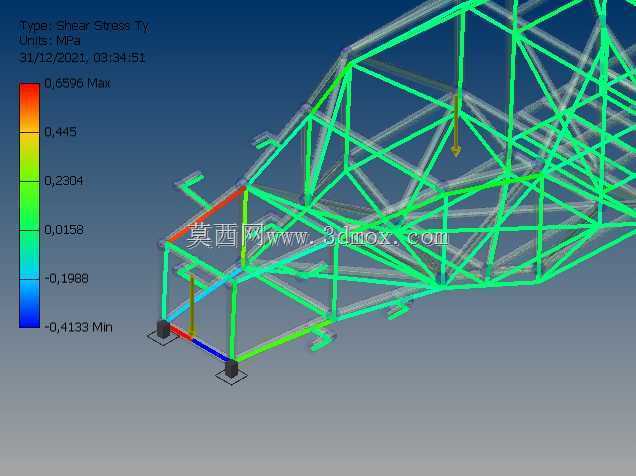

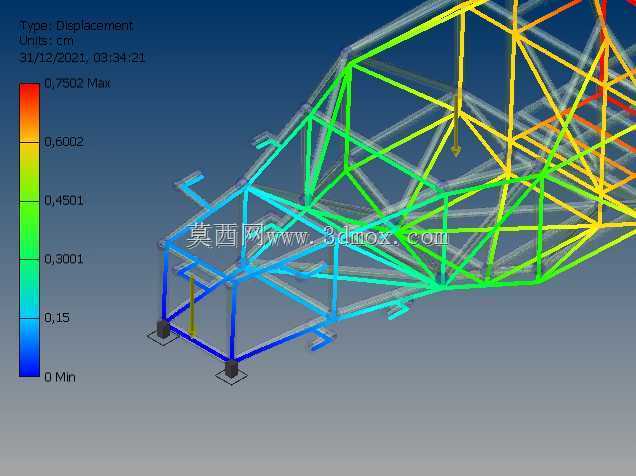

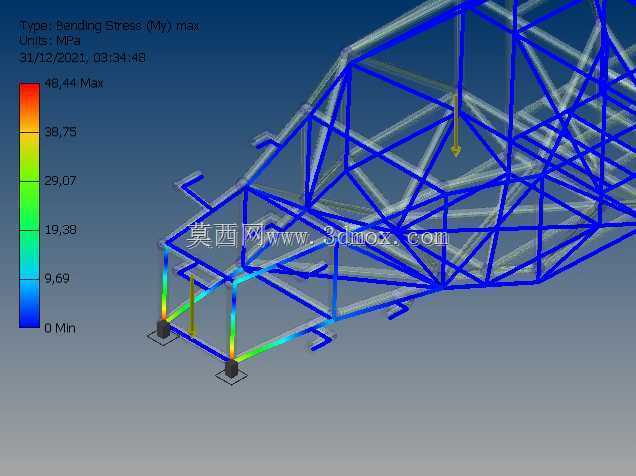

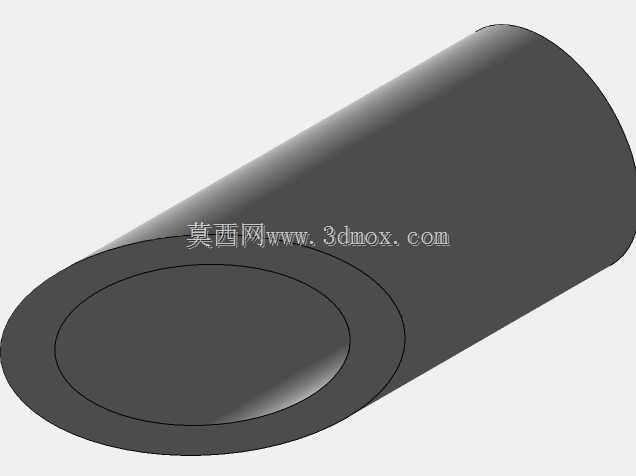

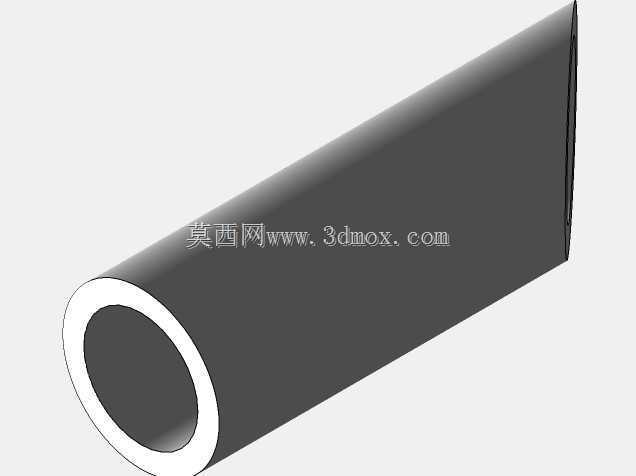

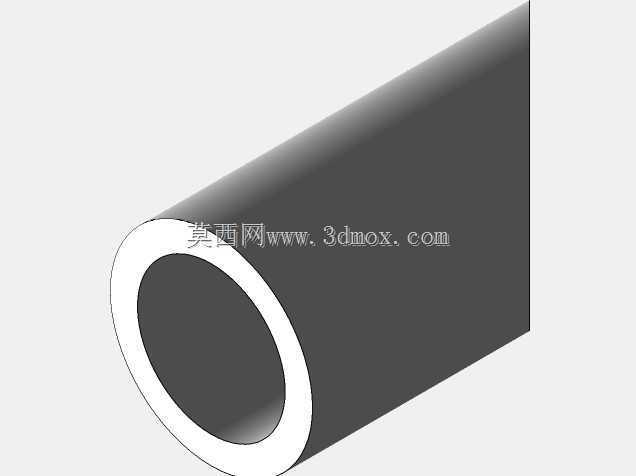

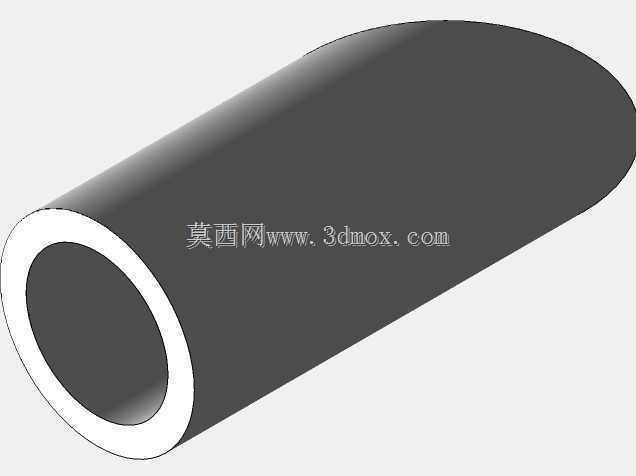

　　在工艺设计上，该框架的所有焊接位置都预留了焊接坡口，针对承受交变载荷的连接位置还增加了三角加强筋，避免应力集中导致的结构失效，框架的整体表面处理采用喷塑工艺，相比普通喷漆拥有更好的耐磨和防锈性能，能够适应户外、车间等不同使用环境的腐蚀考验。很多人在设计这类底盘框架时会刻意追求结构的轻量化，盲目减薄型材壁厚或者减少加强筋的布置，实际上框架作为整个载具的基础结构，首先要保证的是结构刚性，在刚性达标的基础上再通过优化型材截面、去掉非必要的冗余材料来实现轻量化，不能本末倒置。比如该框架在非主要承载的侧面位置就采用了镂空的结构设计，在不影响整体结构强度的前提下减少了材料用量，同时也给电控部件的布线预留了穿线空间，让整机的线路排布更加规整，避免线路外露被剐蹭损坏。另外框架上所有的安装孔位都做了去毛刺处理，螺栓连接的位置都预留了足够的扳手操作空间，方便后续的组装和维护作业，不需要在装配时使用特殊工具，降低后期的维护难度。
