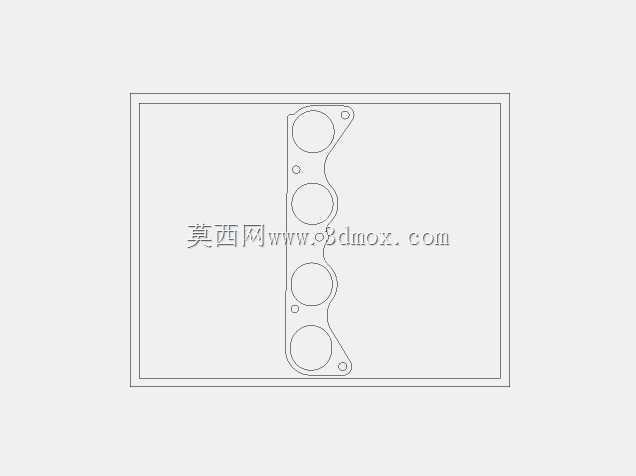

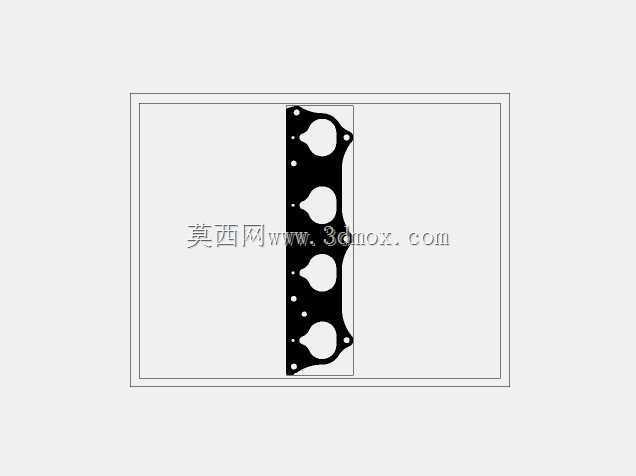

K系列发动机气缸密封垫片二维矢量设计图

　　在往复式内燃机的装配体系中，气缸密封垫片是承担燃烧室高压燃气、冷却回路冷却液、润滑回路机油三路介质隔离的核心密封部件，其轮廓精度直接决定发动机整机运行的可靠性，一旦垫片密封失效，轻则出现油水混合、缸压不足导致动力输出下降，重则引发活塞顶气门、拉缸等不可逆的整机故障。本次梳理的K系列动力单元配套密封垫片矢量轮廓，是基于实物逆向扫描后完成矢量化处理的工程参考资料，可直接用于同机型维修替换件的轮廓校核、改装场景下的密封件定制开模前期设计参考。

　　从实际应用场景来看，这类垫片主要适配民用乘用车、轻型商用车搭载的K系列直列四缸自然吸气及涡轮增压动力单元，覆盖日常民用车辆维修、赛道改装动力强化、老旧机型配件复刻等多个场景。不同于全新正向开发的密封垫片设计，这份矢量化轮廓完全复刻量产装机垫片的实际边界，所有螺栓过孔位置、缸口密封筋轮廓、水道油道避让缺口都和量产件保持一致，不需要设计人员再从零开始测绘缸体、缸盖的结合面轮廓，能大幅缩短维修替换件的开发周期。

　　从设计思路层面拆解，这类四缸机型的密封垫片采用非对称长条形布局，四个缸口沿垫片长度方向等距排布，每个缸口周边预留了密封筋的成型空间，沿垫片长度方向单侧排布的螺栓过孔，完全匹配缸盖螺栓的布置间距，每个螺栓孔周边都做了密封压纹的避让区域，避免螺栓压紧后垫片局部应力集中出现压溃破损。垫片上分布的大小不一的异形通孔，分别对应缸体与缸盖之间的冷却水道、润滑油道的连通位置，每个通孔的边缘都做了圆弧过渡处理，没有尖锐直角，避免长期受冷热交变应力影响出现裂纹延伸。垫片两端的定位缺口，是装配过程中与缸体定位销配合的结构，能保证装配时垫片一次对位，不会出现孔位偏移导致的水道油道遮挡问题。

　　在安装边界的尺寸控制上，这份矢量图的轮廓完全贴合K系列机型缸体结合面的实际尺寸，长度方向覆盖从缸体前端正时侧到后端飞轮侧的整个结合面宽度，宽度方向不超出缸体结合面的外边缘，不会出现装配后垫片外凸与周边附件干涉的问题。所有孔位的相对位置公差控制在0.1mm以内，完全满足密封件装配的位置精度要求，即便是改装场景下更换不同厚度的缸垫调整压缩比，也可以基于这个基础轮廓调整缸口密封环的尺寸，不需要重新绘制整体外轮廓。

　　从功能特性来看，矢量化处理后的轮廓不存在扫描件常见的边缘锯齿、轮廓变形问题，不管是用于激光切割石棉垫、金属复合垫的快速打样，还是用于冲压模具的刃口轮廓设计，都能直接导入CAD软件进行编辑，不需要再做轮廓的二次修正。不同于模糊的扫描位图，矢量格式的轮廓可以任意缩放不会出现精度损失，设计人员可以根据实际使用的密封材料特性，在这个基础轮廓上调整密封筋的宽度、缸口护圈的尺寸，适配不同增压值下的密封压力要求。在日常维修场景中，遇到老旧机型配件断供的情况，也可以直接调用这个轮廓进行单件定制加工，不需要反复拆解发动机进行实物测绘，能大幅降低维修过程中的测绘工作量，也能避免手工测绘带来的尺寸误差导致装配后密封失效。
