边缘跟随器凸轮轮廓结构设计图纸

　　在自动化进给、物料边缘追踪、连续轨迹仿形加工这类工况里，边缘跟随器的核心执行逻辑完全依托凸轮轮廓的曲线精度实现，这套轮廓结构的设计合理性，直接决定了从动件的运动平顺性、轨迹贴合度以及整套机构的运行寿命。很多现场调试里出现的从动件跳脱、边缘追踪偏移、接触段冲击异响，追根溯源大多是凸轮轮廓的升程段、回程段曲线过渡没有匹配从动件的运动规律，或是轮廓极坐标点位的公差预留没有考虑实际接触的磨损补偿。

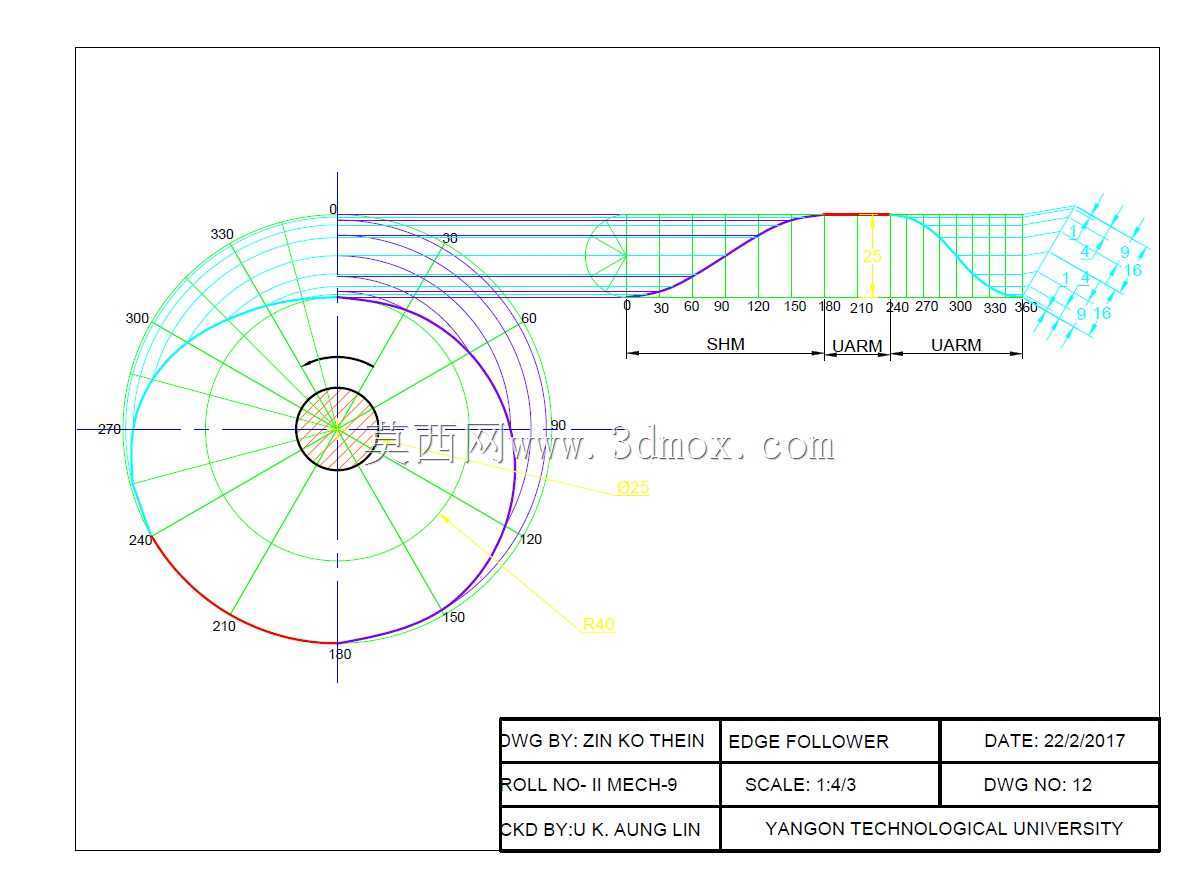

　　这套凸轮轮廓采用极坐标与直角坐标结合的标注方式，基圆段作为整个轮廓的定位基准，所有角度点位均以基圆圆心为原点做放射状标注，0度到180度区间的轮廓曲线对应从动件的近休止与升程起始段，180度到360度区间覆盖升程峰值保持、回程过渡与远休止段，每30度设置一个极径标注点位，关键过渡段加密到15度一个点位，能直接给数控铣削、线切割加工提供明确的走刀坐标，不需要二次换算点位参数。直角坐标展开段把圆周方向的轮廓映射为水平方向的位移轴，垂直方向对应从动件的升程量，能直观看到升程段采用等加速等减速曲线过渡，避免了刚性冲击的同时，把从动件的最大加速度控制在常规弹簧复位结构能承受的范围内，不会出现高速运行时从动件脱离凸轮表面的飞脱问题。

　　从安装边界来看，这套凸轮的中心安装孔与基圆保持同轴，孔位公差适配常用的凸轮轴配合公差，安装端面的定位止口尺寸与常规的分度安装法兰匹配，不需要额外做转接工装就能直接装在通用凸轮安装座上。轮廓的最大外圆尺寸控制在合理范围内，整套机构安装后不会和相邻的送料辊、检测探头产生运动干涉，从动件的摆臂长度匹配轮廓升程的最大位移量，接触端采用滚轮结构时，轮廓曲线已经预留了滚轮半径的补偿量，不会出现实际运动轨迹和设计轨迹出现偏差的问题。

　　实际应用中，这类边缘跟随器凸轮常配套在卷材连续加工设备的边缘纠偏机构、包装机械的封切轨迹仿形机构、小型专用机床的进给走刀轨迹控制单元里，不需要复杂的电控程序，纯靠机械轮廓就能实现稳定的轨迹跟随，在粉尘、油污较多的工业现场，比电控伺服跟随结构的抗干扰能力更强，维护成本也更低。设计时特意把升程段的压力角控制在许用值以内，避免从动件出现自锁问题，回程段依靠弹簧力复位的区间，曲线斜率匹配弹簧的刚度特性，不会出现复位滞后的情况。轮廓表面的粗糙度要求适配滚轮接触的摩擦工况，能有效降低长期运行的磨损量，延长整套机构的维护周期。

　　在做三维建模或者二维加工图绘制时，这套标注完整的轮廓可以直接作为设计基准，只需要根据实际安装场景调整中心孔的键槽尺寸、安装端面的连接孔位，不需要重新计算轮廓曲线的点位参数，能大幅缩短同类机构的设计周期。很多新手设计凸轮时容易忽略极坐标点位和展开曲线的对应校验，这套图纸里的两种标注方式可以互相校验，避免出现点位标注错误导致的轮廓加工报废问题，也能帮助设计人员理解凸轮轮廓从圆周分布到直线位移的转换逻辑，掌握从动件运动规律和轮廓曲线的对应关系。
