12mm螺纹规格车用点火火花塞结构

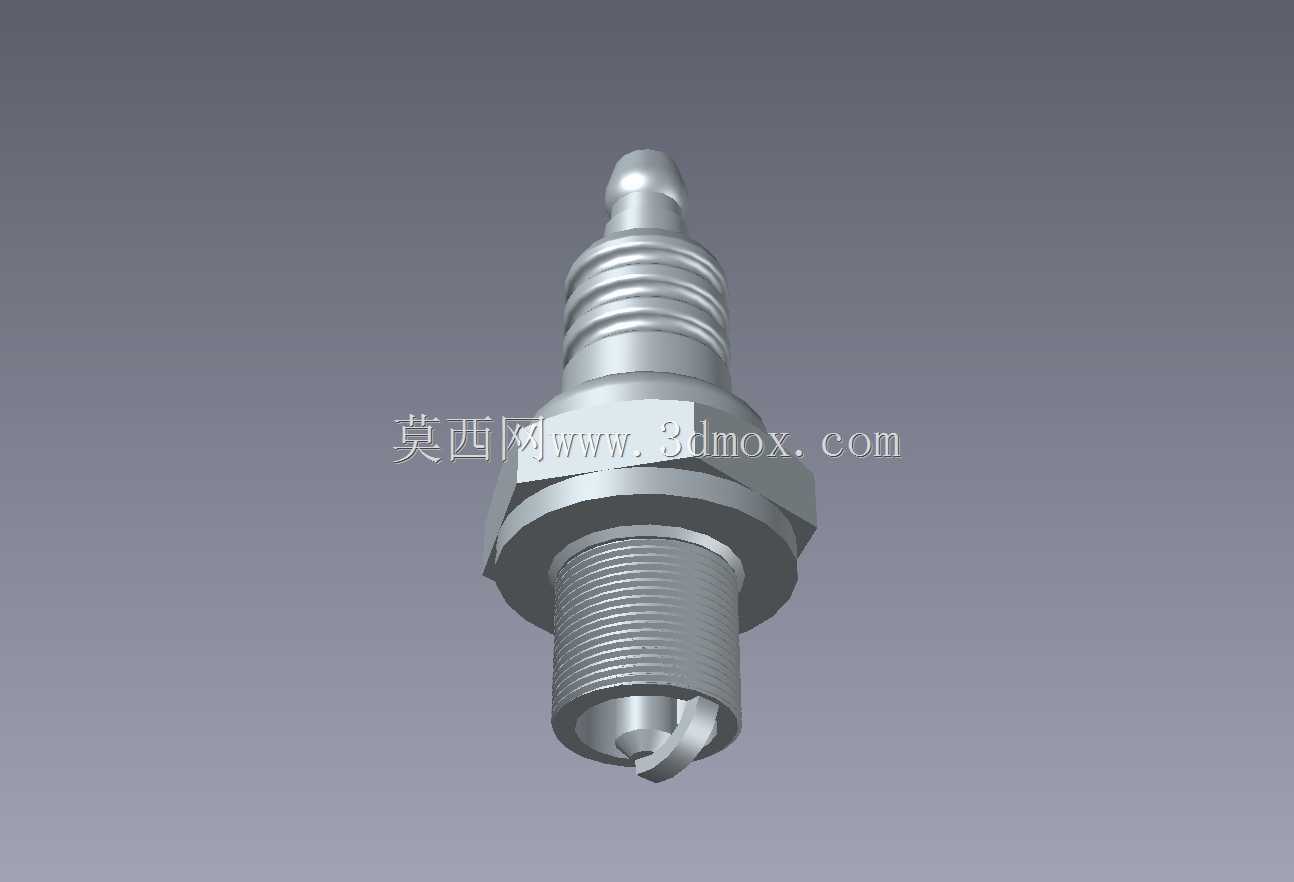

　　这款12mm规格的火花塞，是内燃机点火系统里的核心执行部件，日常在小排量乘用车、通用小型汽油机、园林机械动力、摩托类动力单元上都有广泛适配场景，它的核心作用是把高压线圈输送来的脉冲高压电引入燃烧室，击穿电极间隙产生电火花，点燃气缸内被压缩的油气混合气，是决定内燃机点火效率、燃烧稳定性、动力输出平顺性的关键零件。从结构设计逻辑来看，整个零件从上到下分为接线端子、绝缘瓷体、金属壳体、密封垫圈、中心电极与侧电极几个功能段，每一段的尺寸边界都严格对应安装位的公差要求。顶部的接线端子做了滚花防滑结构，用来和高压点火线的接头可靠卡接，避免发动机运行时的振动导致接线松脱、点火失效；中段的绝缘瓷体采用多道伞棱结构设计，一方面增加爬电距离，

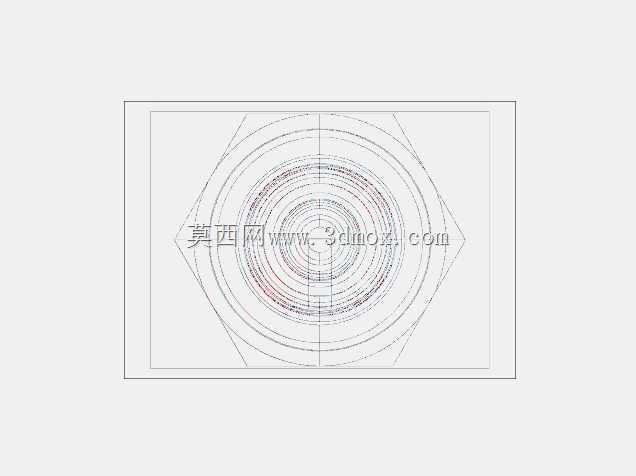

　　避免高压电在壳体外部出现闪络漏电，另一方面伞棱的凹凸结构可以留存少量空气间隙，减少瓷体和金属壳体之间的热传导，保证绝缘性能在高温工况下不出现衰减。金属壳体部分是整个零件的安装承载结构，12mm的公制细牙螺纹是核心安装边界，螺纹精度控制在6g级，和气缸盖的安装螺纹孔配合时，既能保证足够的连接强度承受燃烧室内的爆发压力，又能通过螺纹配合实现可靠的散热路径，把电极端吸收的燃烧热量通过螺纹传导到气缸盖的冷却系统里，避免火花塞自身温度过高出现早燃、电极烧蚀的问题。壳体中部设计了六角拧动面，对边尺寸符合标准扳手的适配规格，安装时可以按照规定扭矩拧紧，不会出现打滑、拧裂瓷体的问题；六角面下方的密封垫圈采用叠层金属结构，拧紧后会产生塑性变形，

　　填充壳体和气缸盖安装面之间的微观间隙，保证燃烧室的密封性，避免高温高压燃气从安装缝隙泄漏，导致气缸压力不足、动力下降。下端的电极部分，中心电极从绝缘瓷体的中心孔伸出，侧电极焊接在金属壳体的下端面，两者之间的点火间隙是核心功能参数，这个间隙的大小直接影响点火所需的击穿电压、火花能量，间隙过小会导致火花能量不足、混合气点燃不充分，间隙过大则会提高击穿电压要求，容易出现高速缺火、线圈负载过大的问题。建模过程中，对螺纹部分的牙型轮廓做了精确还原，没有采用简化的贴图示意，保证后续做装配干涉检查、模拟安装流程时，能真实反映螺纹旋合的行程与配合状态；绝缘瓷体的伞棱数量、倾斜角度都按照实际量产零件的结构做了还原，方便后续做绝缘性能仿真、热场分析时直接调用模型；电极部分的伸出长度、侧电极的折弯角度也严格匹配12mm螺纹规格火花塞的热值设计要求，不同热值的火花塞电极伸出长度、瓷体暴露在燃烧室里的长度会有差异，直接影响火花塞的自清洁温度区间，这款模型对应的是中等热值规格，适配大多数自然吸气小排量动力的日常运行工况。在实际设备选型匹配时，首先要确认安装螺纹的规格、拧入深度，避免螺纹过长顶到活塞顶部造成运动干涉，或者螺纹过短导致电极位置凹在安装孔里，火焰核传播距离变长、点火效率下降；其次要匹配对应的热值，长期低速低负荷运行的工况要选偏低热值的型号，保证电极温度能维持在自清洁区间，避免积碳跨连电极导致缺火，长期高负荷高速运行的工况要选偏高热值的型号，

　　避免电极温度过高引发炽热点火、爆震等问题。从建模细节来看，金属壳体的表面做了镀锌钝化的质感还原，螺纹部分的牙顶、牙底圆角都做了处理，没有尖锐的建模棱角，符合实际机加工零件的工艺特征；绝缘瓷体部分的表面光滑度、接线端子的滚花纹理都做了细节刻画，侧电极和壳体的焊接位置也做了焊缝的结构还原，不是简单的几何体拼接，能直观反映实际零件的工艺结构。在做发动机整机装配建模、点火系统结构教学、维修实训模拟时，这个模型可以直接调入装配体，不需要额外做结构修正，安装定位基准选在密封垫圈的贴合面，和气缸盖的安装面做重合配合，螺纹部分做同轴心配合，就能完全还原实际的安装状态，方便检查周边零件和火花塞的间隙，比如排气支管、点火线圈接头的安装空间是否足够，维护拆卸时扳手的活动空间是否满足要求，避免实际装机后出现拆装困难、周边零件干涉的问题。
