汪克尔旋转发动机结构练习建模

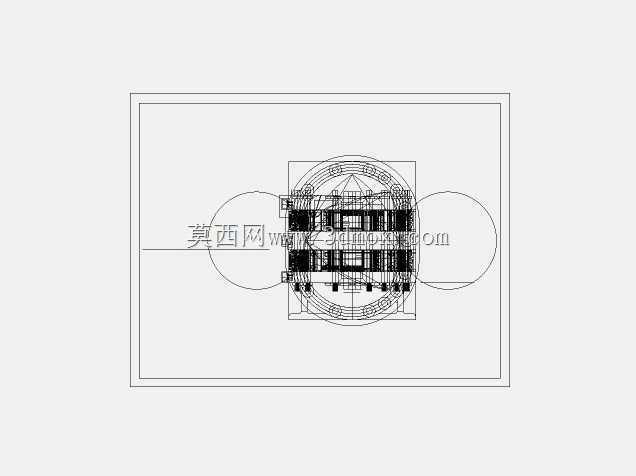

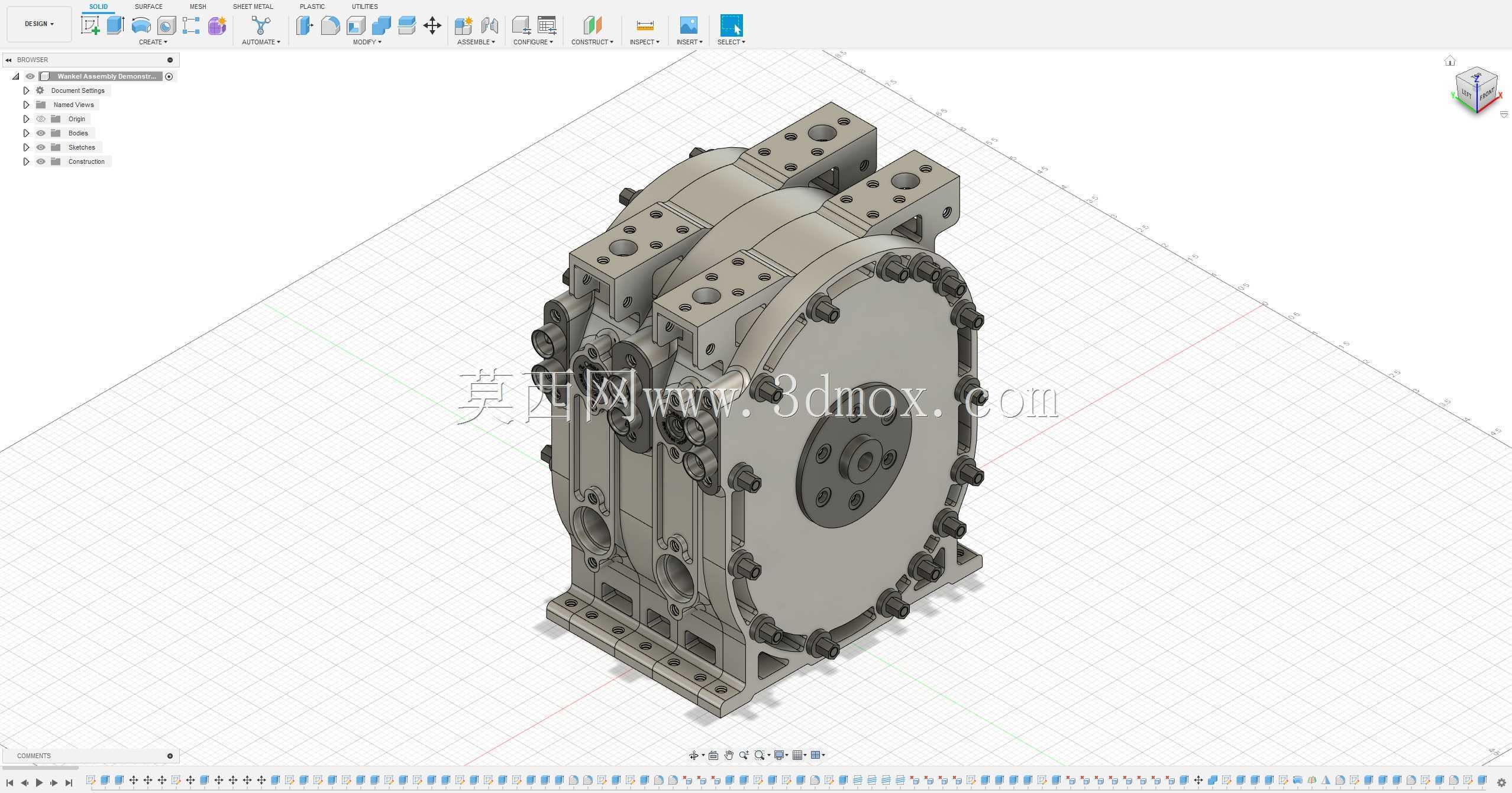

　　在小型动力装备、航空模型、特种作业便携动力单元的开发场景中，汪克尔旋转发动机凭借其无往复运动构件、功重比高、运行振动小的特性，始终占据着细分应用领域的一席之地，不同于传统往复式活塞发动机依靠曲柄连杆将活塞直线运动转化为旋转输出的结构，这类旋转动力装置直接通过三角转子在缸体内的偏心回转完成进气、压缩、做功、排气的完整循环，整体结构的紧凑度远高于同排量的活塞式动力单元。本次建模围绕汪克尔旋转发动机的核心装配关系展开，没有做过度的外观装饰性设计，所有结构特征都围绕实际装配逻辑与运动干涉校验来设置。从结构布局来看，模型完整还原了前后端盖、缸体型面、三角转子、偏心输出轴、密封组件、安装基座的相对位置关系，

　　端盖与缸体之间的连接螺栓孔位按照圆周均布的受力逻辑排布，每一处螺栓孔的沉台深度都匹配标准紧固件的安装尺寸，避免实际装配时出现螺栓突出干涉或者螺纹啮合长度不足的问题。转子的三个密封槽位置严格对应缸体的双弧外旋轮线型面，建模过程中特意预留了密封件的装配间隙，不会出现模型装配时密封片与缸壁面干涉的问题，这也是很多新手做这类旋转动力建模时最容易忽略的细节——很多人只追求外观形似，却忽略了密封组件作为汪克尔发动机核心功能件的装配空间，最终做出的模型只能用于外观展示，完全无法用于后续的运动仿真或者结构优化参考。安装基座的设计采用了带加强筋的一体式铸铝结构逻辑，底部的安装孔位按照通用小型动力单元的安装间距设置，

　　既可以直接适配现有小型试验台架的安装接口，也能匹配轻型无人装备、便携动力站的舱内安装边界，基座与缸体连接的定位销孔做了同轴度约束的特征还原，确保实际装配时缸体与端盖的形位公差符合设计要求，不会因为定位偏差导致转子运转卡滞。偏心输出轴的轴颈部分做了阶梯式的结构设计，对应前后端盖内轴承的安装位，轴端的动力输出接口采用标准平键连接结构，能够直接匹配后续的负载连接需求，不需要额外做接口改装。从外形尺寸的边界控制来看，整个动力单元的径向尺寸控制在适配小型动力舱的范围内，轴向长度也充分考虑了端盖外侧密封端盖、轴承压盖的安装空间，没有出现超出常规同功率级别旋转发动机尺寸边界的冗余设计。建模过程中特意对转子的偏心距、缸体的型面参数做了参数化关联，

　　后续如果需要调整排量参数，只需要修改偏心距、转子半径的核心参数，就能快速生成对应规格的缸体与转子结构，不需要重新绘制整个装配体，这对于做同系列不同功率等级的动力单元衍生设计来说，能够大幅缩短前期方案迭代的时间。很多刚接触动力装置建模的工程师容易把汪克尔发动机的缸体型面画成普通圆形，实际上缸体的型面是双弧外旋轮线的等距曲线，这个型面的精度直接决定了转子运转时的密封性能与压缩比数值，本次建模过程中严格按照型面生成公式做了曲线约束，确保转子在三个工作腔的容积变化完全符合四冲程循环的容积变化规律，不会出现压缩比偏差过大、进排气相位错位的问题。另外，端盖上的进排气口位置也按照实际气道走向做了特征还原，进气口对应转子运转时的进气行程开启区间，排气口的位置匹配排气行程的开启角度，气道的流通截面做了平滑过渡处理，避免出现锐角导致的气流阻力过大问题。整体模型的所有配合面都按照实际机械加工的工艺要求做了倒角与退刀槽的特征还原，没有出现建模时常见的尖锐直角、无退刀槽的工艺不合理结构，不管是用于教学场景下的结构原理演示，还是用于工程前期的方案可行性校验，都能直接作为结构参考使用，不需要再做大量的工艺性修正。
