直列四缸活塞曲柄连杆动力总成结构

　　这套直列四缸动力结构的三维数模，完整还原了往复式内燃机核心运动副的装配关系，所有配合面均按照实际量产机型的公差带要求做了间隙预留，可直接用于运动仿真验证、教学演示以及同类型机型改型设计的参考基底。从实际应用场景来看，这类直列四缸结构是当前民用乘用车、轻型商用车、小型非道路移动机械最主流的动力配置形式，相比三缸结构运转平顺性更优，相比六缸及以上缸数结构体积更小、整机重量更低、布置灵活性更强，能够覆盖1.0L到2.5L排量区间的动力输出需求，适配前置前驱、前置后驱、中置后驱等多种整车布置形式。

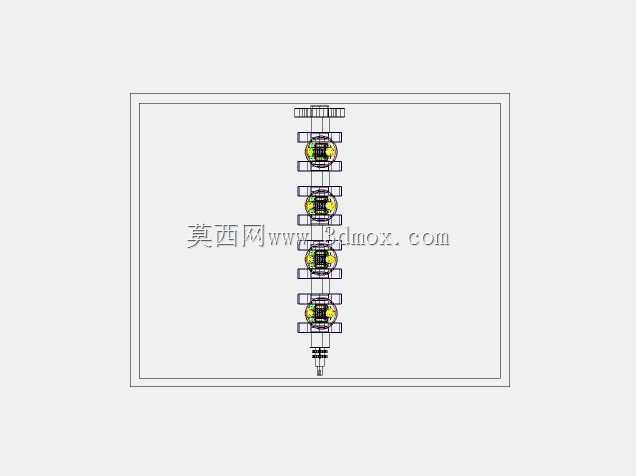

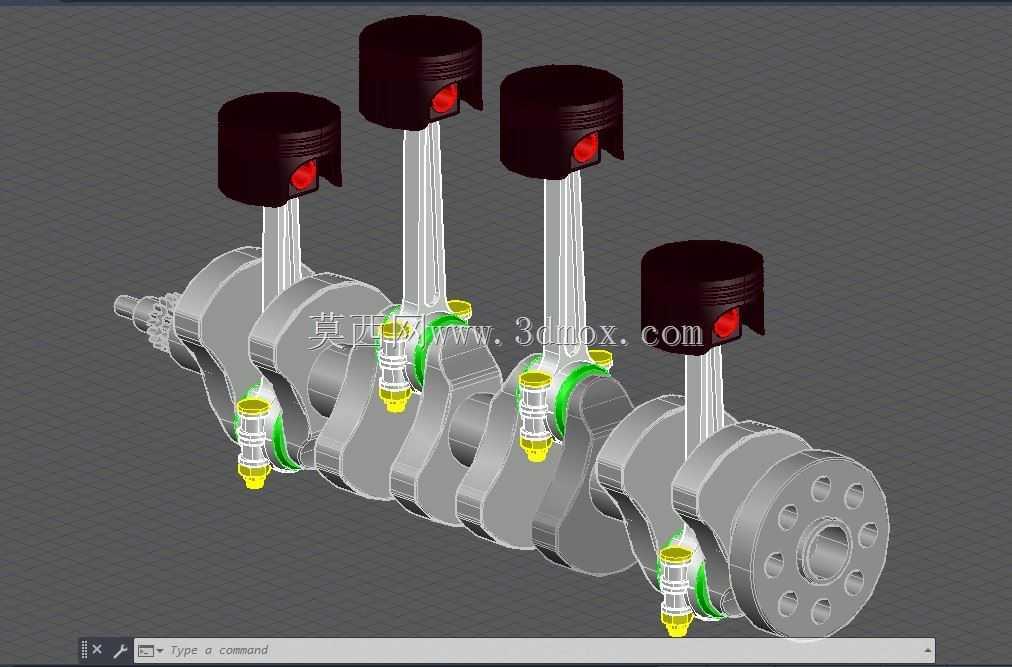

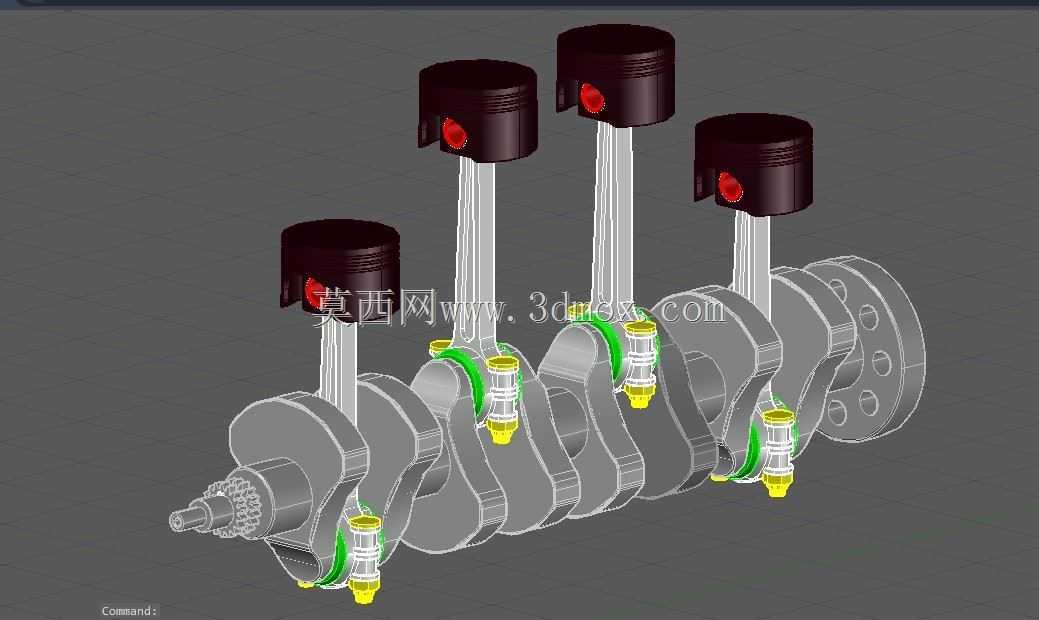

　　数模中完整呈现了活塞组、连杆组、曲轴组、活塞销、轴瓦、活塞环等核心零部件的装配逻辑：四个活塞沿曲轴轴线方向呈一字排开，对应曲轴的四个连杆轴颈按照1-3-4-2的常用点火间隔角做相位偏移，保证做功行程交替衔接，将活塞的往复直线运动通过连杆转化为曲轴的旋转扭矩输出。活塞顶部的燃烧室凹坑结构、活塞裙部的型线设计、活塞销座的加强筋结构均在数模中做了还原，活塞与气缸壁的配合间隙按照量产汽油机的冷态装配要求预留，活塞环的开口位置按照装配工艺要求做了错位布置，避免工作过程中出现漏气、窜油问题。

　　从设计思路层面看，这套结构的核心设计目标是在有限的缸体空间内，平衡动力输出平顺性、结构强度与整机重量：曲轴采用全支撑结构设计，每个连杆轴颈两侧均设置主轴颈支撑，降低曲轴工作过程中的弯曲变形量，曲轴后端的法兰结构用于连接飞轮与动力输出端，前端的轴颈结构预留了正时系统、水泵、机油泵等附件的驱动接口，所有油道开孔位置均按照实际润滑路径做了预留，可直接连通缸体主油道为各个运动副提供压力润滑。连杆采用胀断工艺对应的分体式结构设计，连杆大头与连杆盖的结合面采用锯齿形定位结构，保证装配定位精度，连杆小头通过活塞销与活塞连接，内部预留了润滑油道，可将机油输送到活塞销衬套位置降低摩擦磨损。

　　在安装边界层面，数模中所有零部件的装配基准均与量产机型保持一致：曲轴主轴颈的同轴度公差按照0.02mm的设计要求做了约束，四个气缸的中心距按照常规直列四缸机型的84mm标准值设定，整机的横向安装尺寸、曲轴中心到缸体顶面的高度尺寸、油底壳安装面的位置均预留了与外围零部件的配合间隙，可直接匹配对应的缸体、缸盖、配气机构、冷却润滑系统的数模做整机装配验证。运动副的运动行程按照常规86mm活塞行程设定，连杆长度按照143mm的常用值设计，连杆比处于0.3的合理区间，可有效降低活塞侧压力，减少气缸壁的磨损量，提升整机工作寿命。

　　针对结构设计从业者的使用需求，这套数模的所有零部件均做了参数化建模处理，可通过调整缸径、行程、连杆长度、曲轴重叠度等核心参数，快速衍生出不同排量、不同动力输出特性的直列四缸机型方案，无需从零开始搭建基础结构。数模中所有运动部件的干涉检查均已完成，活塞在上止点、下止点位置均不会与气门、缸盖发生运动干涉，曲轴旋转过程中连杆与缸体、曲轴平衡块与机体的间隙均处于安全范围内，可直接导入动力学仿真软件做曲柄连杆机构的运动学、动力学分析，计算不同转速下的活塞加速度、连杆受力、曲轴扭矩波动等核心参数，为后续的零部件强度校核、NVH性能优化提供基础模型支撑。
