麦考伊35硝基发动机曲轴箱组件结构

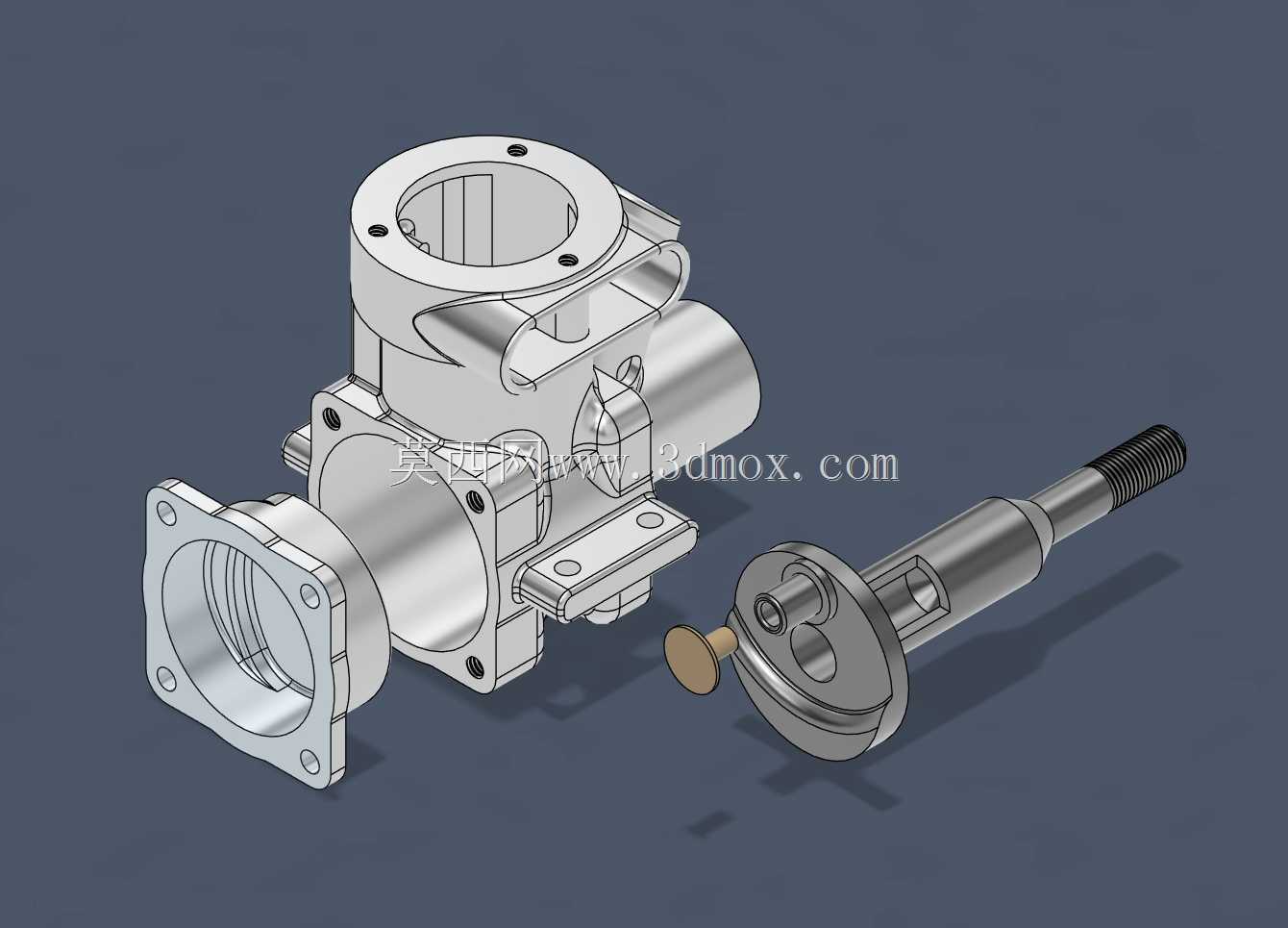

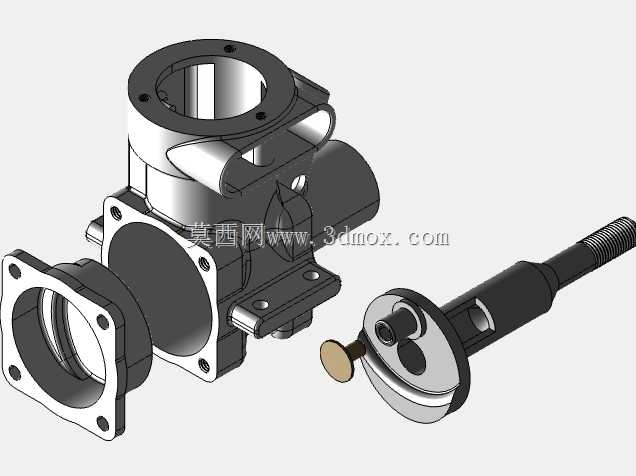

　　这套结构针对小排量硝基燃料动力单元设计，核心覆盖曲轴箱本体、背板、曲轴三个核心传动与承载部件，所有尺寸均取自实物测绘，能够直接匹配同型号航模、小型竞速动力装置的装配需求，在小型模型动力设备、微型竞速载具的动力系统改装、维修替换、逆向研发场景中具备很高的参考价值。从实际使用场景来看，这类小排量硝基发动机常应用于1/10比例燃油遥控车、小型固定翼航模、线操纵特技模型飞机等场景，曲轴箱作为整个动力单元的承载基体，需要同时承受燃料燃烧产生的爆发压力、曲轴高速旋转的往复惯性力，还要为气缸、散热结构、供油管路、启动机构提供精准的安装定位面，因此测绘建模过程中对各个安装孔位的同轴度、法兰面的平面度、腔体内部的避让空间都做了1:1还原，没有做简化处理，能够直接用于装配干涉校验、改装件设计匹配。

　　设计思路上完全遵循实物的受力逻辑，曲轴箱主体采用分体式法兰连接结构，前端的大口径法兰用于匹配气缸套安装位，侧面的带孔凸台用于固定化油器与排气转接座，下部的安装耳预留了标准的减震安装孔位，能够直接适配常规模型发动机的安装机架，不需要额外做转接加工。背板部分承担曲轴后端的密封与支撑作用，其上的偏心避让槽完全匹配曲轴曲柄的旋转轨迹，不会出现高速运转时的运动干涉，同时背板上的定位销孔与曲轴箱本体的销位完全对应，装配时能够保证曲轴前后支撑轴承的同轴度，避免运转时出现卡滞、轴承偏磨的问题。

　　曲轴组件作为动力输出的核心部件，其曲柄销的偏心距、输出轴的轴径尺寸、配重块的轮廓都严格按照实物测绘还原，配重块的轮廓经过动平衡匹配，能够在每分钟上万转的工作转速下保持运转平稳，减少整机振动。从安装边界来看，整个曲轴箱组件的横向安装孔距、纵向安装面高度、输出轴伸出长度都与原厂麦考伊35硝基发动机完全一致，替换安装时不需要对原有设备的机架、传动连接结构做任何修改，各个法兰面的密封槽位置也完全对应，装配后能够保证燃料腔体的密封性，不会出现漏气、漏油的问题。建模过程中对各个配合面的公差带也做了对应还原，轴承安装位的尺寸按照过渡配合要求设定，法兰连接孔的位置度误差控制在0.02mm以内，完全满足实际加工、装配的精度要求。对于从事小型动力装置改装、模型动力系统研发的结构设计人员来说，这套模型可以直接用于改装件的匹配设计，比如加装转速传感器、改装排气接口、调整曲轴配重时，都可以直接在模型上做干涉校验与尺寸匹配，不需要反复拆解实物测量，能够大幅缩短研发改装的周期。同时模型中保留了所有的工艺特征，比如安装凸台的拔模斜度、减重槽的结构、螺栓孔的沉头深度，这些细节都和实物完全一致，不管是用于3D打印制作替换件，还是用于数控加工复刻零件，都能够直接提取尺寸使用，不需要二次修正。

　　在实际维修替换场景中，这类老式硝基发动机的原厂配件已经很难采购，通过精准测绘的三维模型，可以快速加工出替换的曲轴箱、背板或者曲轴部件，让老旧的动力装置能够重新投入使用，同时也可以基于这个基础模型做扩缸、改排量的性能升级设计，通过调整曲轴偏心距、扩大气缸安装位的方式提升动力输出，模型中预留的腔体空间也能够支撑这类改装设计的校验，避免改装后出现运动干涉或者结构强度不足的问题。整个结构的受力路径也完全还原实物设计，燃烧爆发压力通过气缸传递到曲轴箱前端法兰，再通过箱体加强筋传递到各个安装耳，曲轴的旋转惯性力通过前后轴承传递到箱体的轴承座位置，模型中保留了箱体上的所有加强筋结构，其厚度、走向都和实物一致，在做有限元强度校验时也能够得到准确的仿真结果，为改装后的结构强度验证提供准确的模型基础。
