Weber34DMS化油器密封垫片结构设计

　　在燃油动力系统的进气与油路衔接环节，化油器与进气歧管的接合面密封直接决定了空燃比稳定性与整机运行效率，这款适配Weber 34 DMS规格化油器的密封垫片，正是针对老式小排量乘用车、改装轻型动力单元的接合密封需求设计的结构件。从实际装车场景来看，这类垫片主要承担两个核心作用：一是填充化油器安装法兰与进气歧管端面的微观加工间隙，阻断外界未计量空气从接合面渗入进气道，避免混合气偏稀导致的怠速不稳、加速顿挫问题；二是隔绝化油器与歧管之间的硬接触，缓冲发动机运行时的高频振动，减少金属接合面的磨损，同时阻隔部分缸盖传导的热量，降低化油器内部燃油高温气阻的发生概率。

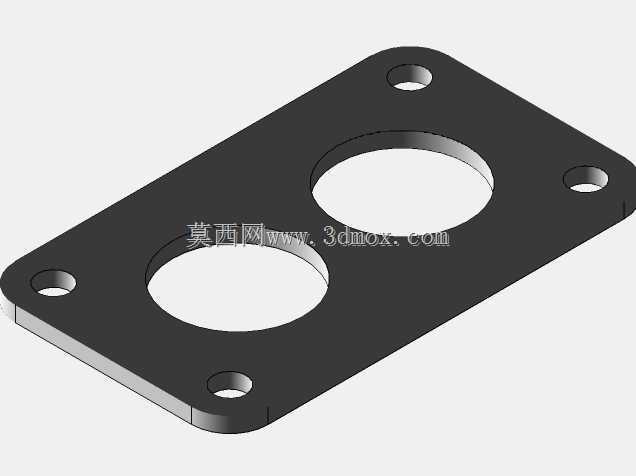

　　从结构设计逻辑来看，这款垫片采用了矩形平板式基础构型，整体轮廓完全匹配Weber 34 DMS化油器的安装法兰边界，四个角位预留的通孔对应化油器的固定螺栓位，孔位公差严格控制在±0.1mm范围内，既保证螺栓顺利穿入，又避免孔位过大导致的密封面有效宽度不足。垫片中部开设的两个大直径圆孔，完全对齐化油器的双腔进气通道，孔口边缘做了微小的倒角处理，避免安装时垫片边缘刮伤化油器或歧管的密封端面，同时保证进气通道内壁顺滑无凸起，不会干扰进气气流的流动轨迹，减少进气阻力损失。

　　设计过程中需要重点考量安装边界的适配性：垫片整体厚度控制在1.2mm，这个厚度既可以保证足够的压缩回弹量，适配接合面0.05mm以内的平面度误差，又不会因为过厚导致化油器安装高度偏移，影响节气门拉杆的原始行程匹配。四个安装孔的中心距严格遵循Weber 34 DMS化油器的原厂安装尺寸，横向孔距与纵向孔距的累计公差不超过0.15mm，避免安装时出现孔位错位导致的垫片局部压合不实。密封面的有效宽度在所有位置都不小于5mm，即使在两个进气孔的相邻区域，也预留了足够的密封压合宽度，保证在螺栓规定拧紧力矩下，垫片整个环形密封区域都能获得均匀的压应力，不会出现局部密封失效。

　　从实际使用的工况适配来看，这类垫片需要长期接触汽油油气与进气负压，同时承受-40℃到120℃的工作温度区间，因此结构设计上没有设置多余的凸起或异形结构，整体平面度控制在0.08mm以内，保证压合时受力均匀。在改装场景中，不少维修人员会自行裁剪石棉或橡胶板材制作替代垫片，但往往会出现孔位偏移、密封宽度不足的问题，这款标准化设计的垫片完全规避了这类手工制作的缺陷，两个进气孔的开孔尺寸与化油器喉口直径完全匹配，不会出现开孔过小遮挡进气道、或者开孔过大导致密封面压空的问题。

　　在装配逻辑上，这款垫片的四个角位做了R2的圆角处理，既避免了直角边缘在安装时磕碰翻折，也能更好地匹配化油器法兰的圆角轮廓，安装时无需额外修剪调整，直接对齐螺栓孔放置即可，能够有效提升维修装配的效率。同时垫片的两个表面都做了平整化处理，没有额外的密封筋结构，依靠材料本身的压缩回弹特性实现密封，既适用于原厂纸质密封材料的冲压成型，也适配耐油橡胶、非石棉密封板材的加工需求，不同材质选型下都能保证结构尺寸的通用性。

　　很多维修人员在更换这类化油器垫片时容易忽略安装孔位的同轴度问题，这款垫片在设计时将四个安装孔的位置度公差严格对齐化油器法兰基准，安装时只要将螺栓轻轻穿入即可自动对齐密封位置，不会出现垫片偏移导致的漏气问题。另外在两个进气孔之间的隔梁区域，垫片的宽度与化油器中体的隔梁宽度完全一致，不会出现隔梁处垫片过窄导致的压溃失效，也不会因为过宽伸入进气道影响气流。对于老式化油器车型的维修保养、以及轻型动力设备的化油器改装场景，这款垫片的结构尺寸完全覆盖了Weber 34 DMS型号的安装边界，能够直接替换原厂老化失效的密封垫片，解决接合面漏气、渗油的常见故障。
