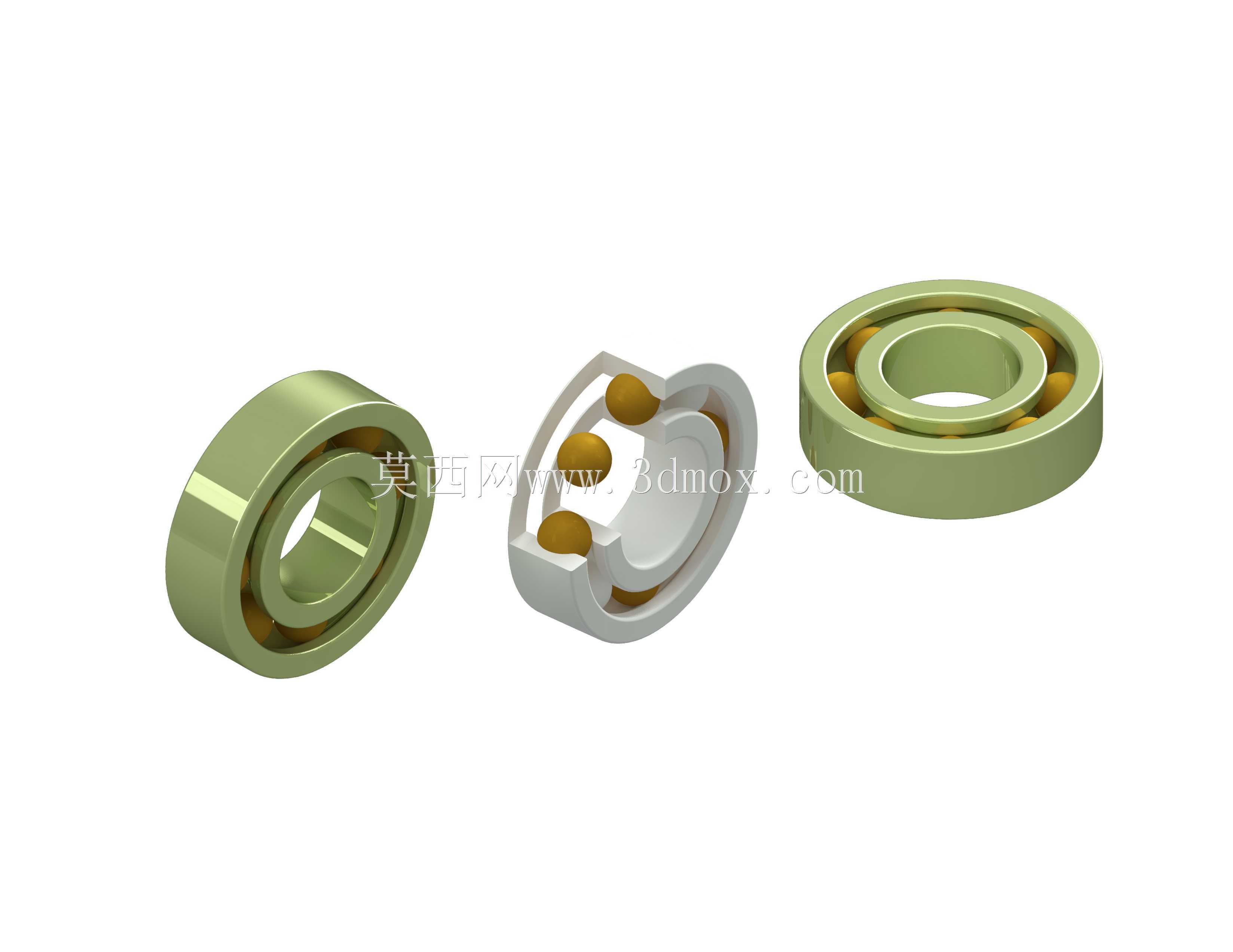

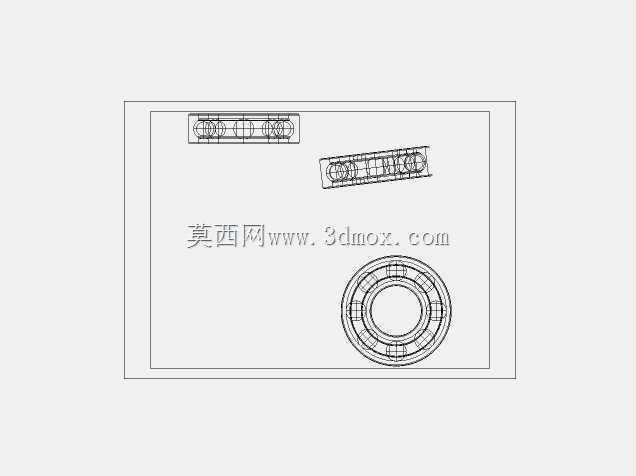

深沟球轴承金属箔结构三维数模

　　在常规旋转类机电设备的传动链路里，支承结构的可靠性直接决定整套机构的连续运行时长，这套球轴承金属箔结构的数模还原，完全围绕实际装配场景的约束条件搭建，没有做脱离工程实际的艺术化修饰。先从安装边界说起，模型严格遵循通用深沟球轴承的安装尺寸规范，外圈与轴承座孔的配合公差带选取基轴制过渡配合区间，内圈与旋转轴颈的配合选取基孔制过盈配合区间，建模时特意保留了配合面的微观几何特征参考，方便后续做有限元接触分析时直接提取面域参数，不需要二次修整模型面。

　　很多刚接触结构设计的工程师容易忽略轴承内部的载荷传递路径，这套模型把保持架、滚动体、内外圈滚道的接触位置做了精准还原，金属箔材质的保持架部分，建模时参考了实际冲压保持架的壁厚参数，兜孔与钢球的间隙控制在合理范围内，既不会因为间隙过小导致滚动体卡滞，也不会因为间隙过大造成滚动体在高速运转时出现窜动异响。从应用场景来看，这类带金属箔保持架的深沟球轴承，多用于中小功率电机输出端、小型输送辊筒支承位、家电传动模块等径向载荷为主、伴随少量轴向载荷的工况，相比实体铜保持架，冲压金属箔保持架的重量更轻，高速运转时的离心载荷更小，适合转速区间在中高速段的传动节点。

　　设计思路上，建模时优先保证滚道曲率的准确性，内圈滚道的曲率半径略大于钢球半径，外圈滚道曲率半径同样按照行业通用的比例系数设置，保证钢球与滚道的接触角在零载荷状态下符合深沟球轴承的设计基准，不会出现初始接触角偏移导致的轴向承载能力下降问题。金属箔保持架的弯折位置做了圆角过渡处理，还原了实际冲压工艺的工艺圆角，避免应力集中导致保持架在交变载荷下出现疲劳断裂，同时保持架的铆钉位置（如果是铆接结构）也做了对应还原，方便后续做装配干涉检查时，确认保持架与内外圈挡边之间的轴向间隙是否满足运转要求。

　　外形尺寸方面，模型的公称外径、内径、宽度尺寸都对应常用的深沟球轴承规格系列，安装时的轴向定位尺寸，比如内圈的轴肩定位高度、外圈的孔用挡圈槽位置，都在模型上做了清晰的几何特征体现，选型人员可以直接提取尺寸参数核对安装空间，不需要再额外查阅二维图纸。另外模型拆分了内外圈、滚动体、保持架四个独立的零件体，方便后续做装配动画演示、爆炸视图制作，也可以直接导入仿真软件做动力学分析，给每个零件赋予对应的材料属性后，就能模拟不同转速、不同载荷下的轴承运转状态，观察保持架的形变情况、滚动体的自旋滑动比例等关键参数。

　　在实际设备维护场景中，这类轴承的失效大多出现在保持架磨损或者滚道点蚀，模型还原的金属箔保持架结构，可以帮助维修人员快速理解保持架的装配逻辑，在拆解保养时避免暴力敲击导致保持架变形，同时也能给做轴承国产化替代的工程师提供结构参考，对比不同厂商同型号轴承的保持架结构差异，评估不同结构的承载能力与寿命差异。建模时没有省略任何工艺细节，比如金属箔保持架表面的冲压纹路、滚道表面的磨削纹理参考特征都做了简化但准确的体现，不会出现结构失真导致的工程判断偏差。
