多辐条金色乘用车轮毂带轮胎总成结构设计

项目分类:汽车 发布时间:2024-09-22 ID:774155
  • 多辐条金色乘用车轮毂带轮胎总成结构设计
  • 多辐条金色乘用车轮毂带轮胎总成结构设计
  • 多辐条金色乘用车轮毂带轮胎总成结构设计
  • 多辐条金色乘用车轮毂带轮胎总成结构设计
  • 多辐条金色乘用车轮毂带轮胎总成结构设计

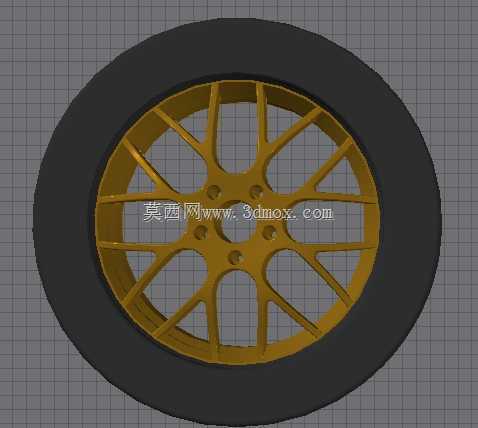

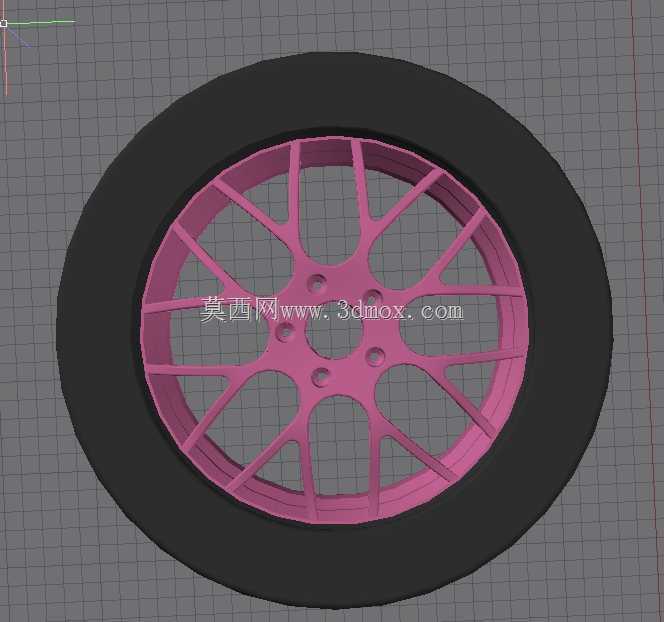

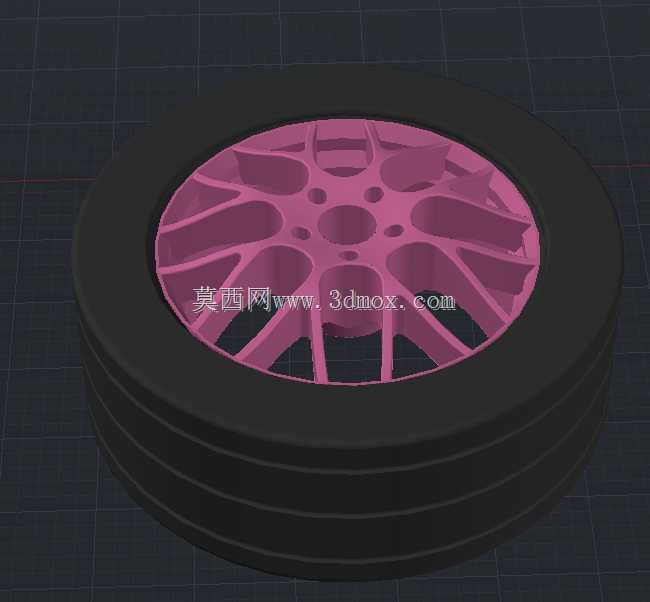

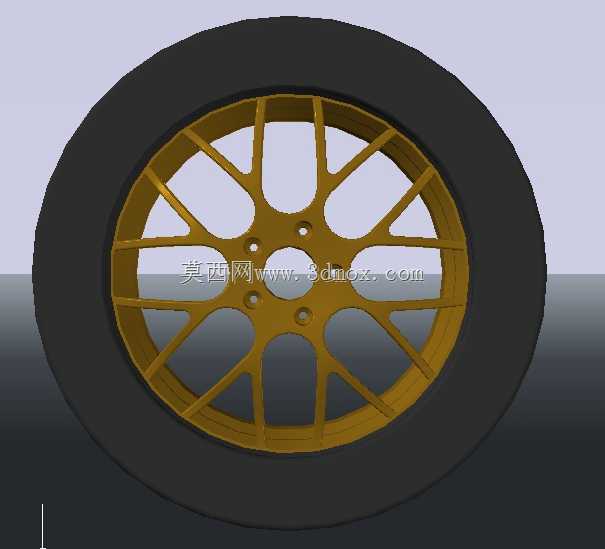

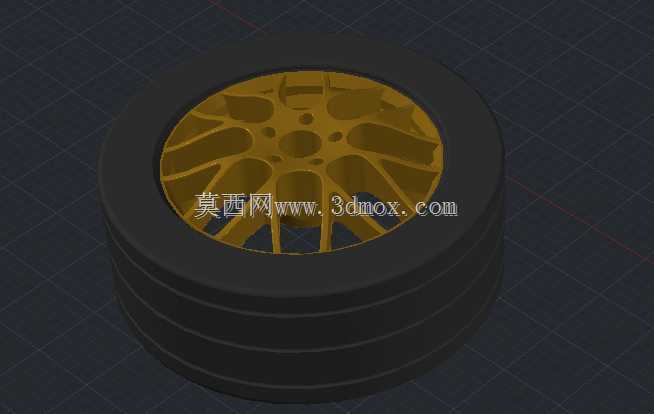

  日常做乘用车行走系统部件建模时,轮毂的设计往往需要兼顾结构强度、装配适配性与外观辨识度,这套带配套轮胎的多辐条轮毂结构,主要面向民用改装乘用车的行走系统配套场景,可适配多数紧凑型、中型家用轿车的轮端安装需求,也可作为同尺寸级别新能源乘用车的外观改装备选部件。从实际装车用途来看,轮毂作为连接车桥轴头与轮胎的核心承载部件,需要承担车辆整备质量传递、行驶过程中纵向驱动力与制动力的传导,还要承受过弯、颠簸路面带来的横向交变载荷,同时轮辋部分需要为轮胎提供可靠的密封与支撑边界,保证充气后轮胎与轮辋的配合面无泄漏、无相对滑移。这套轮毂采用十组分叉式辐条的结构布局,在设计阶段首先考虑的是安装边界的适配性:

  中心定位孔采用常规乘用车通用的大直径定位基准,周围均匀分布五个螺栓安装孔,孔位节圆直径匹配主流家用轿车的轴头法兰尺寸,可直接对应多数五孔安装规格的车型,不需要额外加装变位法兰,避免了改装件常见的安装偏心问题。轮辋部分采用深槽式结构设计,槽底的过渡圆角经过优化,既方便轮胎拆装时的胎唇卡入,也能保证轮胎充气后胎圈与轮辋胎圈座的贴合压力均匀,避免高速行驶时出现轮胎脱圈的风险。辐条的造型采用从中心安装座向轮辋方向逐渐收窄再分叉延展的流线型结构,这种布局并非单纯为了外观效果:从受力角度看,靠近中心安装座的位置是载荷传递的核心区域,更宽的辐条根部可以有效分散螺栓孔周围的集中应力,避免急加速、急制动时辐条根部出现应力疲劳裂纹;

  辐条向轮辋延伸的分叉结构,能在轮辋周向形成更多的支撑点,让轮辋承受路面冲击时的载荷可以均匀分散到每一组辐条上,减少局部变形的概率。同时这种镂空的辐条布局,能在行驶过程中为制动盘、制动卡钳留出足够的通风空间,带走制动过程中产生的热量,避免长距离制动时制动系统热衰减,这一点对于经常在城市拥堵路况行驶、需要频繁制动的家用车型来说尤为实用。配套的轮胎采用常规民用轿车的扁平比设定,胎侧厚度与轮辋直径的比例兼顾了行驶缓冲性能与侧向支撑性,胎面与轮辋的配合宽度经过匹配,不会出现胎面突出轮辋过多或者窄胎配宽圈的不合理装配问题。在建模过程中,轮辐表面的曲面过渡全部采用G2连续的曲率处理,既方便后续做表面喷涂、阳极氧化等表面处理工艺,

  也能减少行驶过程中辐条表面的紊流,一定程度上降低轮端的风阻系数。中心安装座的端面做了沉台处理,安装时轮毂端面可以完全贴合轴头法兰的定位面,螺栓拧紧后不会出现安装面虚接导致的车轮高速抖动问题;气门嘴的安装位预留了标准的通孔位置,位置避开辐条的遮挡,后续充气、胎压监测模块的安装都有足够的操作空间。从尺寸边界来看,这套轮毂的轮辋直径、宽度都处于民用改装件的常规尺寸区间,装车后不会超出车身翼子板的外轮廓,也不会与内侧的悬架摆臂、减震器、制动卡钳产生运动干涉,转向时轮胎与轮拱内衬的间隙也能满足最大转向角的使用需求,不需要额外对车身、悬架部件做切割改动。很多初做轮毂建模的设计者容易忽略轮辋与轮胎配合的公差细节,这套模型里胎圈座的直径公差、轮缘的高度尺寸都严格参照乘用车车轮的行业标准设定,轮胎的胎唇位置与轮辋胎圈座的配合面完全贴合,不会出现建模时常见的配合面干涉或者间隙过大的问题,后续如果要做有限元强度分析、运动干涉校核,都可以直接基于这个模型开展工作,不需要再做大量的结构修正。另外辐条背面的减重槽设计也做了对应的结构处理,在保证辐条截面抗弯强度足够的前提下,尽可能去除非承载区域的多余材料,降低轮毂的整体重量,减少轮端的簧下质量,提升车辆行驶时的悬挂响应速度,这也是乘用车主改装轮毂时比较关注的性能点。
