内六角圆柱头全螺纹紧固螺栓设计

　　在各类机电设备装配、金属结构连接场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，其中内六角圆柱头螺栓因头部占用空间小、可施加较大预紧扭矩、装配后头部不突出安装面的特性，在液压阀块安装、电子设备柜体组装、精密机械模组固定、变压器组件锁紧等场景中被大量使用。这类螺栓的连接可靠性直接决定整套设备运行过程中的结构稳定性，若螺纹参数匹配不当、头部受力结构设计不合理，长期受振动载荷作用时极易出现松脱、头部剪切断裂等失效问题，因此建模阶段需要严格遵循机械设计标准对各部分结构进行参数化定义，保证后续生产加工、装配使用环节的通用性与互换性。

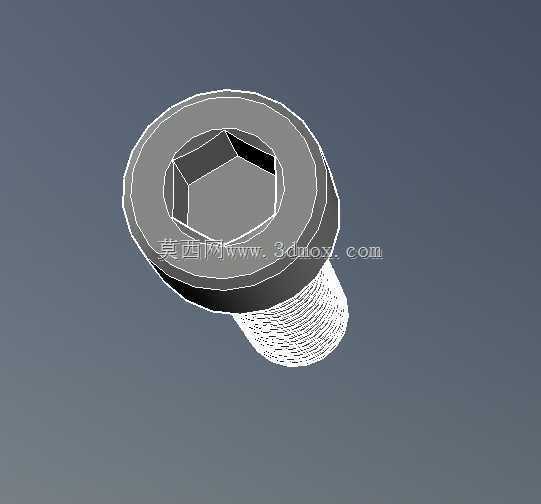

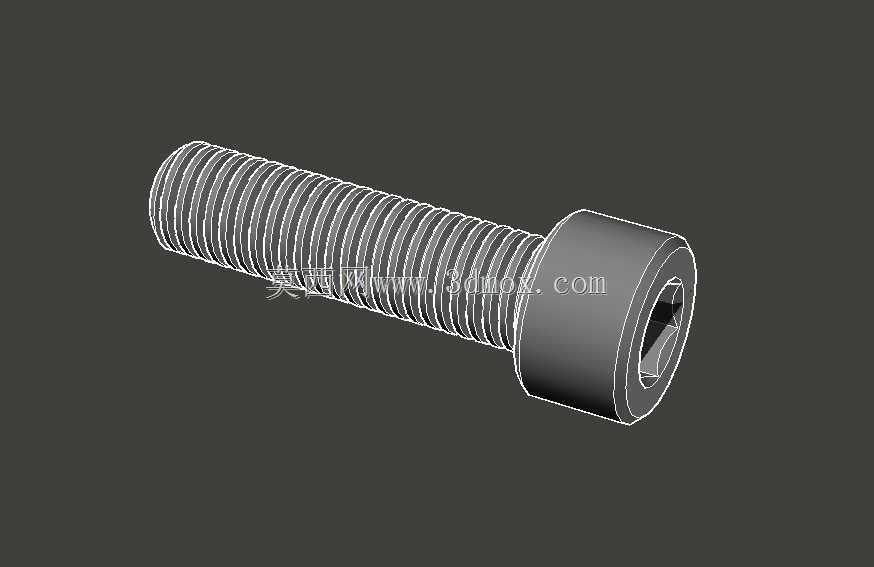

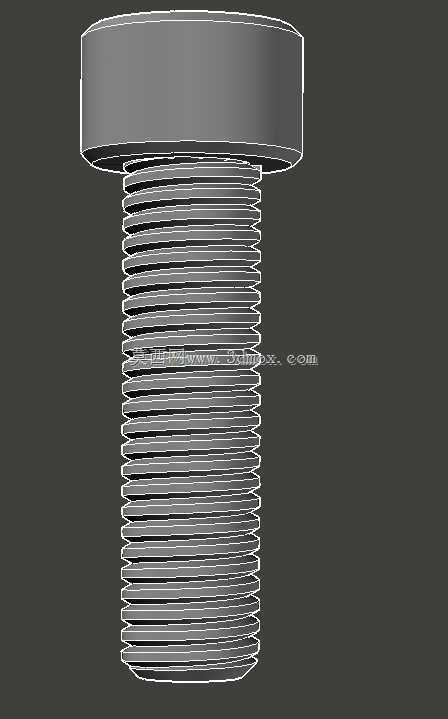

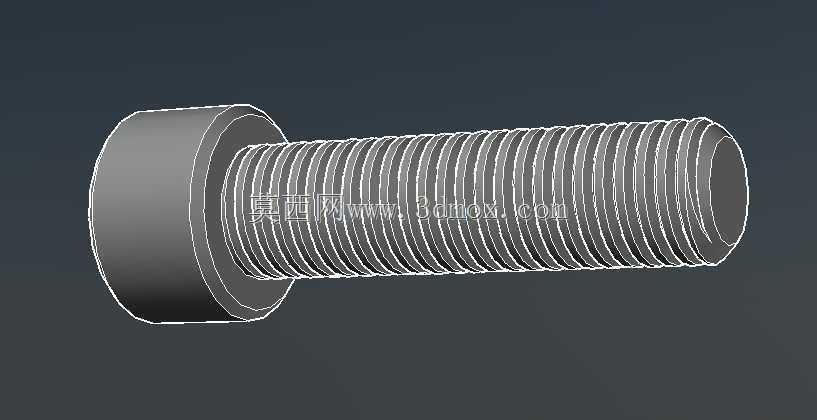

　　从结构功能层面来看，该螺栓采用全螺纹设计，螺杆部分无光杆段，可适配不同厚度的被连接件，在安装空间受限、螺纹旋合长度需要灵活调整的场景中优势明显。头部为标准圆柱头结构，中心加工内六角驱动槽，装配时可使用内六角扳手从轴向施加扭矩，相比外六角螺栓，其头部外接圆直径更小，不需要在被连接件上预留过大的扳手操作空间，适合安装位置紧凑、螺栓排布间距较小的场合。螺纹部分采用普通公制三角螺纹，牙型角60度，牙底设置合理的圆弧过渡，可有效降低螺纹根部的应力集中系数，在承受交变拉压载荷、横向剪切载荷时，能避免应力集中位置萌生疲劳裂纹，提升紧固件的疲劳使用寿命。

　　设计过程中首先需要明确螺栓的受力边界，这类螺栓在交流稳压器等电气设备中主要承担组件之间的刚性连接作用，既要保证连接面足够的压紧力，避免设备运行振动导致组件移位，也要控制螺栓的预紧力上限，防止被连接件为薄壁钣金件或绝缘件时被压溃变形。建模时先从头部结构入手，确定圆柱头的外径与厚度参数，保证内六角槽的深度与对边尺寸符合标准，既要让扳手能够完全插入槽内传递扭矩，也要避免槽深过大导致头部有效壁厚不足，拧紧时出现头部开裂问题。螺杆部分的螺纹采用扫描切除方式生成，严格控制螺距、牙型高度、中径尺寸的公差范围，保证与标准内螺纹件的旋合顺畅，不会出现卡滞、滑牙等装配问题。螺杆末端设置合理的倒角结构，既方便装配时快速对准螺纹孔，也能去除末端的加工毛刺，避免装配时毛刺掉落进入设备内部造成电气短路或机械卡滞隐患。

　　安装尺寸边界方面，这类螺栓的头部高度决定了安装沉孔的最小加工深度，若采用沉头安装方式，沉孔直径需要略大于螺栓头外径，保证螺栓头能够完全沉入安装面以下，不会突出表面影响其他组件的装配。螺纹旋合长度需要根据被连接件的材质进行匹配，当被连接件为铝合金、铜排等软质金属或绝缘材料时，需要适当增加旋合长度，避免螺纹牙受力过大出现滑牙；当被连接件为钢材等硬质金属时，旋合长度达到螺栓公称直径的0.8-1倍即可满足连接强度要求。建模阶段需要同步考虑装配干涉问题，螺栓头下端面与螺杆的过渡位置设置标准退刀槽，既方便螺纹加工工序退刀，也能保证螺栓拧紧时头部下端面能够完全贴合被连接件表面，避免出现倾斜、压紧不实的问题。

　　在实际工程应用中，这类内六角螺栓的防松设计也是需要重点考量的内容，在振动幅度较大的设备安装位置，可配合弹簧垫圈、螺纹胶使用，建模时可预留对应的垫圈安装空间，保证螺栓长度能够覆盖垫圈厚度与被连接件总厚度，露出2-3牙螺纹以确认连接到位。整个模型的结构细节完全贴合实际加工与装配需求，没有冗余的装饰性结构，所有尺寸参数均围绕通用互换性、连接可靠性、装配便捷性三个核心目标设定，能够直接用于虚拟装配验证、装配工艺模拟、标准件库搭建等工作场景，帮助结构设计人员快速完成设备的连接结构设计，减少标准件重复建模的工作量，提升整体设计效率。
