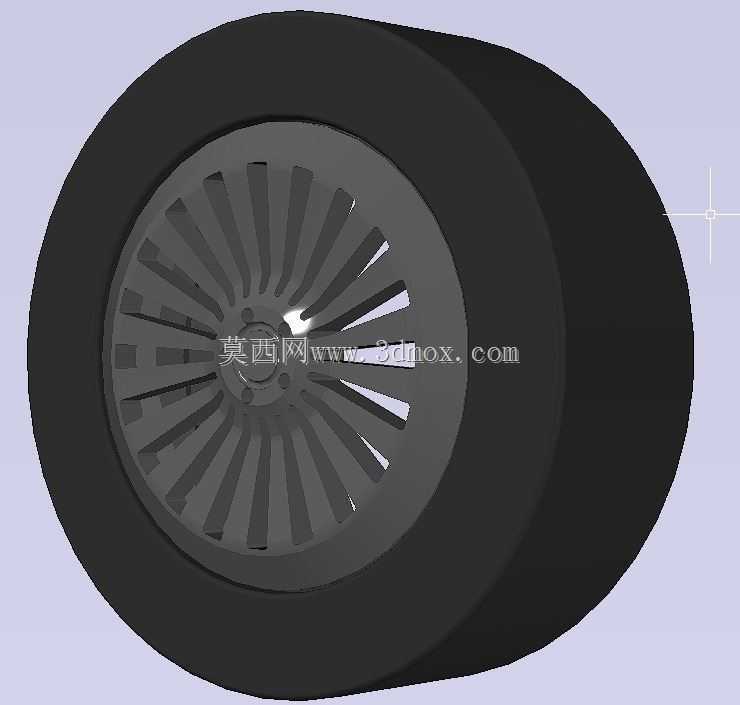

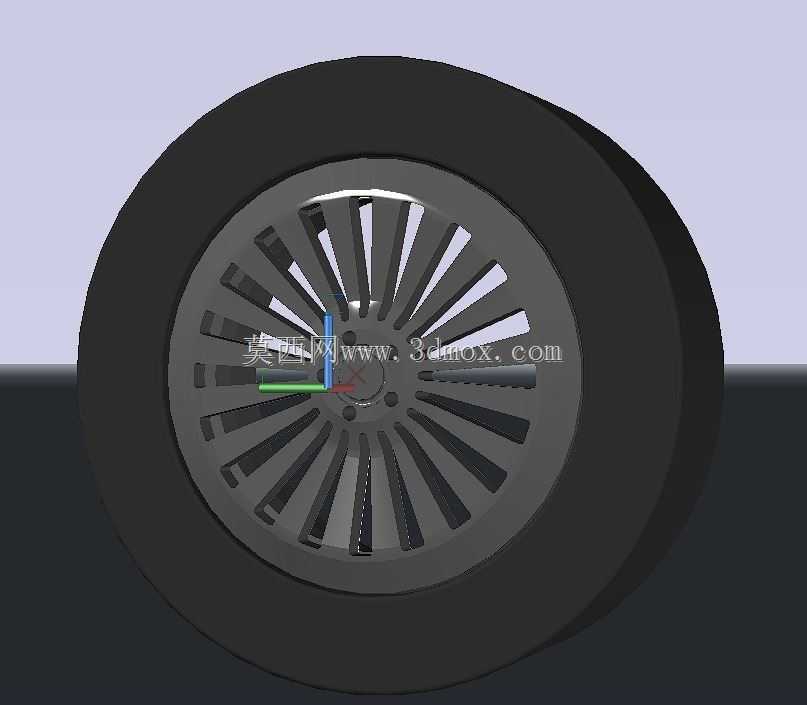

在整车行走系统的部件开发环节,轮辋作为连接轮胎与车轴的核心承载构件,其结构合理性直接影响行驶过程中的受力传递、动平衡表现以及轮胎的装配适配性。本次完成的轮辋结构造型,首先围绕民用乘用车的常规使用场景展开,覆盖日常城市铺装路面行驶、常规非铺装路面低速通行的工况需求,适配普通家用轿车的轮胎装配规格,可满足常规承载状态下的径向受力、侧向转弯受力以及制动过程中的扭矩传递要求。
从设计思路层面,首先明确轮辋与轮胎的配合边界,轮辋的胎圈座位置严格匹配对应规格轮胎的胎圈内径尺寸,预留了轮胎充气后胎圈膨胀卡紧的过盈配合余量,避免行驶过程中出现轮胎脱圈的风险;轮缘位置采用圆弧过渡结构,既能够在轮胎拆装过程中减少对胎圈的剐蹭损伤,也能在轮胎受到侧向冲击时,对胎侧形成有效支撑,降低胎侧鼓包的概率。轮辐部分采用多辐条放射式结构,辐条的截面从靠近轮毂中心的安装盘位置向轮辋外缘方向逐渐收窄,这种变截面设计一方面可以在保证整体结构强度的前提下,合理降低构件自身重量,减少非簧载质量,提升整车悬挂的响应速度;另一方面放射状的辐条间隙可以为制动系统提供足够的通风空间,车辆连续制动产生的热量可以通过辐条间隙形成的空气流道快速散出,避免制动系统热衰减带来的安全隐患。
安装边界层面,中心定位孔的尺寸严格匹配常规乘用车的轮毂轴头外径,保证装配时的同轴度,减少高速行驶时的车轮抖动问题;螺栓孔的分布圆直径、孔位数量以及单孔孔径都对应常规家用车型的轮毂安装规格,孔位周边做了局部加厚处理,分散螺栓紧固时的压应力,避免长期使用后孔位出现应力变形。轮辋的整体宽度、偏距参数都经过适配校核,保证装车后车轮不会超出翼子板边界,同时转向过程中不会与悬挂摆臂、减震器以及翼子板内衬发生运动干涉。
从实际功能特性来看,该轮辋结构的胎圈座位置设置了标准的凸峰结构,在轮胎充气压力达到额定值时,胎圈可以牢牢卡在凸峰与轮缘之间,即使在轮胎出现小幅失压的情况下,也能避免胎圈与轮辋发生相对位移,提升低速亏气状态下的行驶安全性。轮辋本体的过渡圆角全部按照受力工况做了差异化处理,应力集中的安装盘与辐条连接位置采用大圆角过渡,降低交变应力作用下的疲劳开裂风险;非受力区域的圆角则在满足铸造或者机加工工艺要求的前提下尽量缩小,控制整体加工余量。
在实际工程应用中,这类轮辋结构既可以作为改装轮毂的基础造型方案,通过调整辐条的曲面细节、表面处理工艺来满足不同的外观需求,也可以作为原厂配套轮毂的结构验证模型,用于前期的装配干涉检查、动平衡模拟仿真、受力有限元分析的基础数模。建模过程中对轮辋的气门嘴安装孔位置也做了预留,孔位位于两辐条之间的平整区域,既方便气门嘴的安装与充气操作,也不会破坏辐条的整体受力结构,同时避开了制动盘、制动卡钳的运动范围,不会出现气门嘴与制动部件剐蹭的问题。
针对轮辋与轮胎的装配工艺,轮辋的槽底深度按照标准尺寸设计,保证轮胎拆装时胎圈可以顺利落入槽内,留出足够的操作空间,降低轮胎拆装的难度,减少拆装过程中对轮辋表面和轮胎胎圈的损伤。轮辋的整体轴向尺寸经过校核,装车后与制动卡钳之间预留了足够的安全间隙,即使更换更大尺寸的制动套件,也能在合理范围内保证不发生干涉,为后续的车辆改装留出一定的适配空间。辐条的背面做了平整化处理,减少车轮旋转过程中的空气紊流,一定程度上降低行驶风阻,同时也不容易积存泥水,日常清理更加方便。
