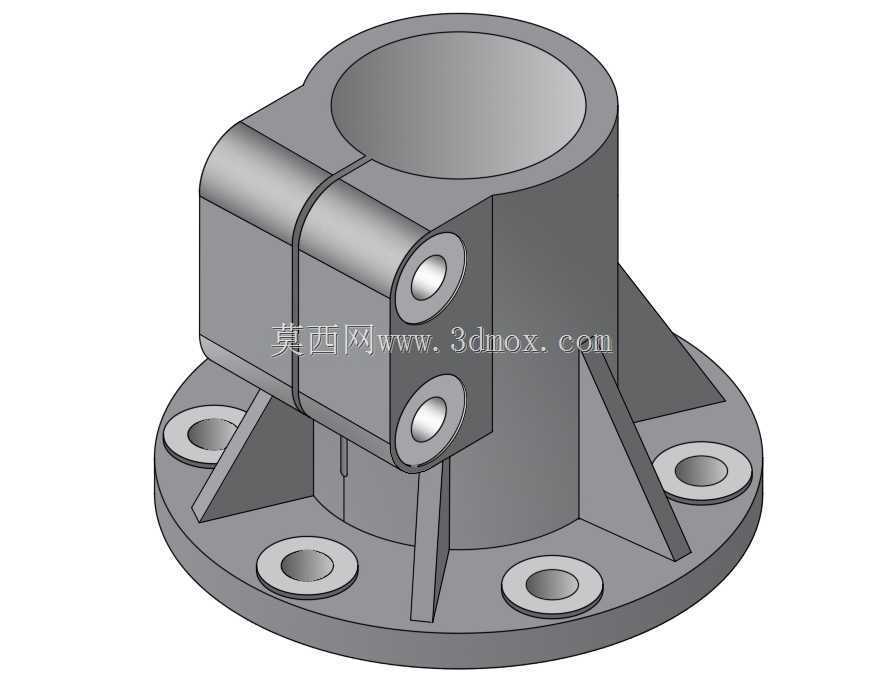

带侧装夹块法兰式支撑轴座结构设计

　　这类带侧装夹块的法兰式支撑轴座，常应用在中小型传动设备的立柱支撑、工装夹具的定位立柱安装、输送线的导向轴固定场景中，核心作用是为垂直安装的光轴、管件提供稳定的径向支撑与周向定位，同时侧部的夹块结构可外接传感器安装支架、行程触发挡片或是小型气动元件的固定座，不用额外在主筒体上焊接支架，避免焊接变形影响主筒体内孔的同轴度。从结构设计逻辑来看，底部采用圆形法兰盘作为安装基准，法兰盘上均匀分布4个沉头安装孔，适配M10-M12规格的内六角螺栓，安装时可直接固定在设备安装面的预埋螺纹孔或是T型槽平台上，法兰盘与主筒体之间均匀布置4块三角形加强筋，筋板厚度取筒体壁厚的1.2倍，既可以抵消轴座承受侧向弯矩时产生的应力集中，又不会过多增加整体重量，

　　避免设备安装面局部载荷过大。主筒体采用空心圆柱结构，内孔公差取H7级，适配g6公差的光轴安装，配合间隙控制在0.02-0.04mm之间，既保证轴件穿装顺畅，又能减少支撑间隙带来的径向窜动；筒体侧壁开设贯通的夹紧缝，缝宽控制在2-3mm，配合侧部的夹块结构，当夹块上的两个内六角螺栓锁紧时，夹紧缝产生微量形变，抱紧穿入筒体内的轴件，实现轴件的轴向位置固定，相比传统的顶丝固定方式，这种抱紧式固定不会在轴件表面产生顶丝压痕，轴件的受力更均匀，承载能力提升40%以上，也方便后期调整轴件的伸出长度。侧部夹块与主筒体为一体化铣削加工成型，夹块上的两个螺栓孔采用同轴度0.02mm的精度要求加工，保证螺栓锁紧时夹块受力均匀，

　　不会出现偏载导致的夹紧力不足问题；夹块的安装面做了0.8μm的表面粗糙度处理，外接附件安装时可以保证贴合紧密，减少附件安装后的振动偏移。从安装边界尺寸来看，法兰盘外径取主筒体外径的2.2倍，保证安装时的支撑稳定性，法兰盘厚度取12-15mm，可承受最大15kN的垂直轴向载荷；主筒体高度根据常用轴件支撑需求设计，筒体上端做1×45°的倒角，方便轴件穿装时导向，避免锐边划伤轴件表面。在实际选型应用中，这类轴座可根据使用场景调整内孔直径，适配不同规格的支撑轴，加强筋的数量也可根据载荷等级调整，重载场景下可将筋板数量增加到6块，同时加厚法兰盘厚度；如果应用在腐蚀环境中，可整体采用304不锈钢材质加工，普通工况下采用45号钢调质处理即可，

　　表面做发黑防锈处理，成本更低且耐磨性满足使用要求。设计过程中需要重点控制主筒体内孔与法兰盘安装面的垂直度，公差控制在0.03mm以内，否则会导致安装后的轴件出现倾斜，影响传动精度；夹紧缝的位置要避开加强筋的布置区域，保证锁紧时筒体可以产生均匀的形变，避免局部应力过大导致筒体开裂。另外夹块上的螺纹孔要做足够的深度，保证螺栓锁紧时有足够的螺纹啮合长度，避免螺纹滑牙导致夹紧失效；法兰盘上的沉头孔深度要保证螺栓安装后头部不高出法兰盘表面，避免安装时轴座与安装面之间出现间隙，影响支撑稳定性。这类结构相比传统的焊接式轴座，所有结构采用一体化机加工成型，尺寸一致性更好，安装精度更高，适合批量生产应用在自动化设备、输送机械、工装夹具等领域，能有效减少现场安装调试的工作量，提升设备整体的运行稳定性。
