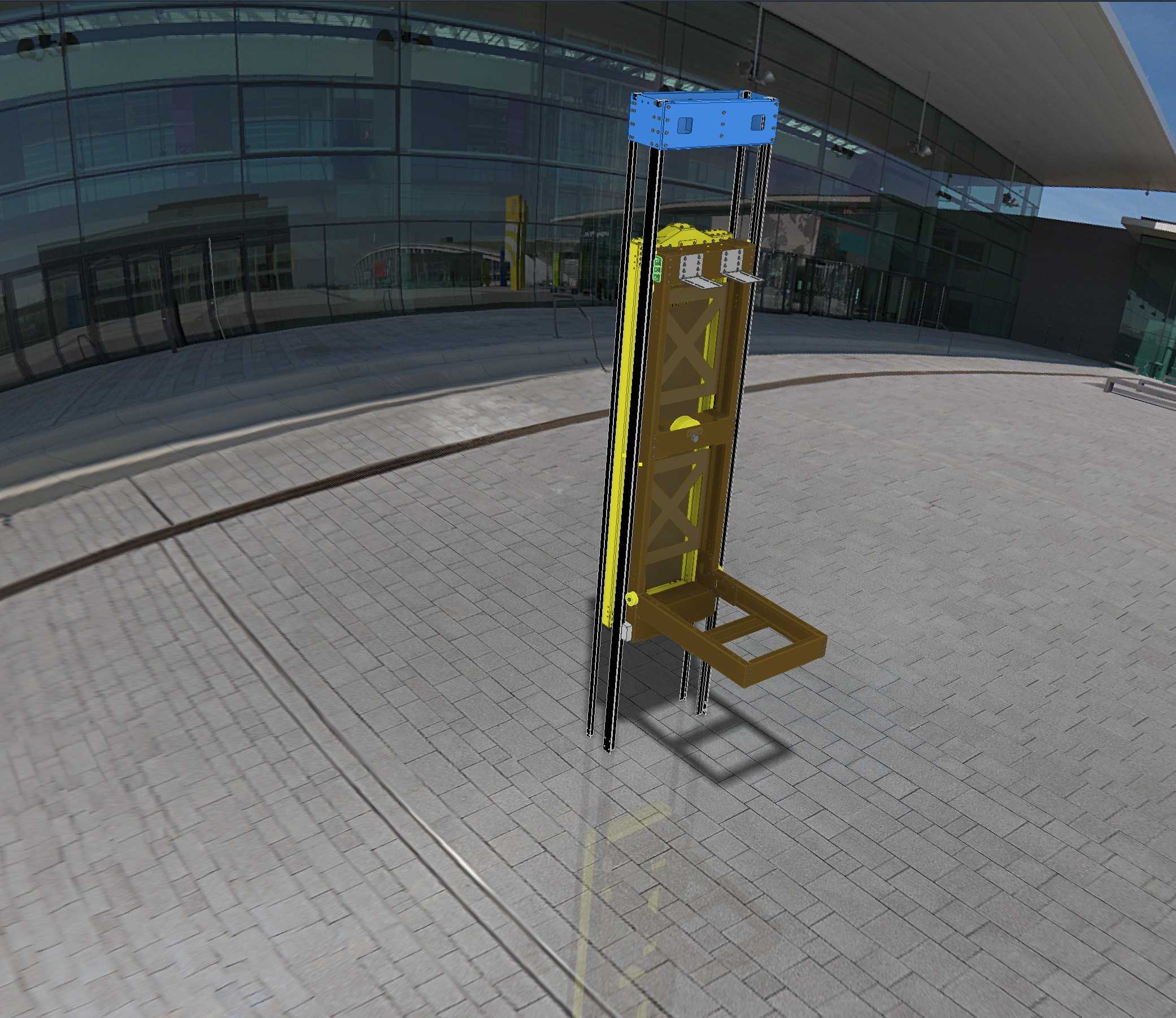

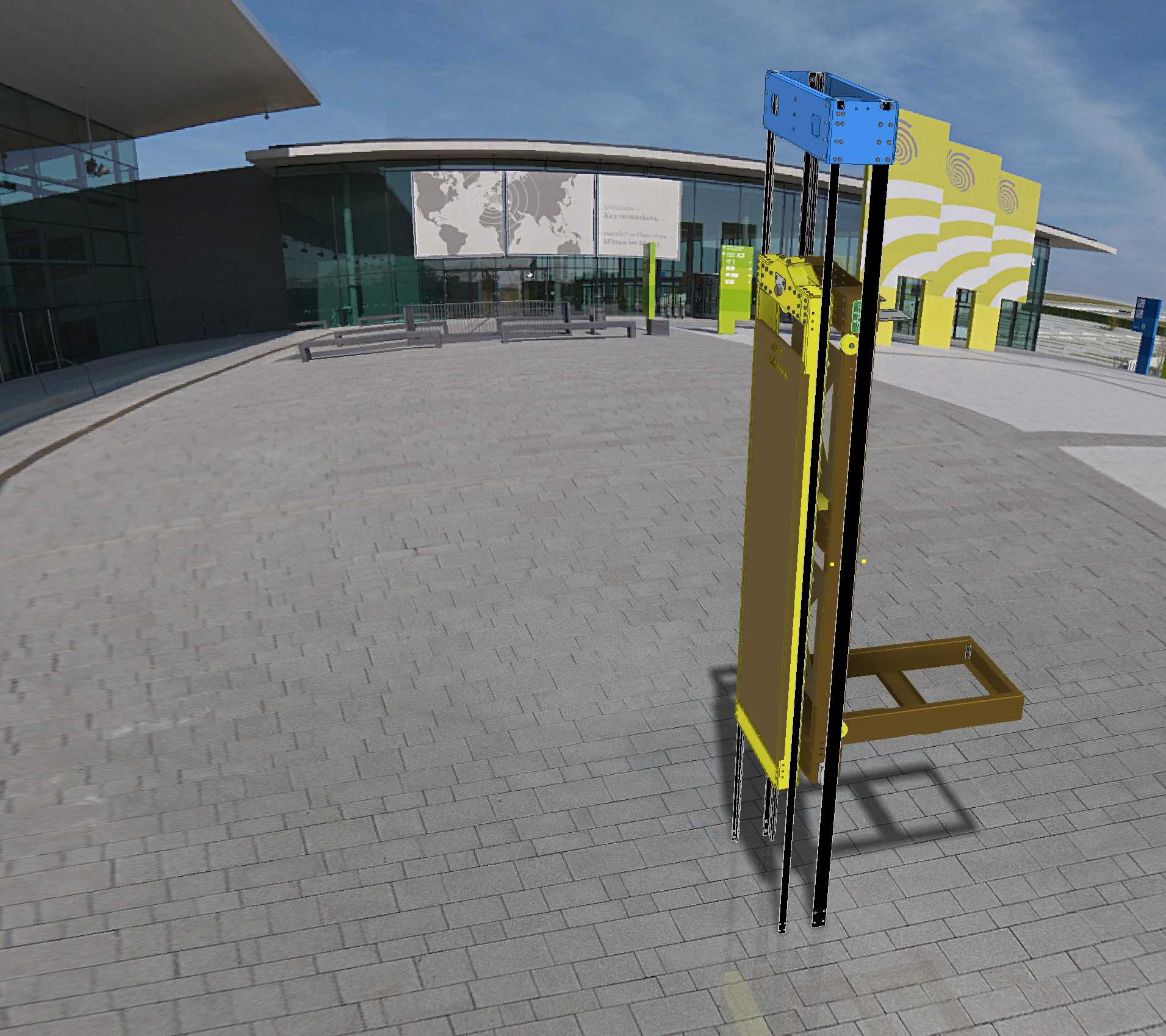

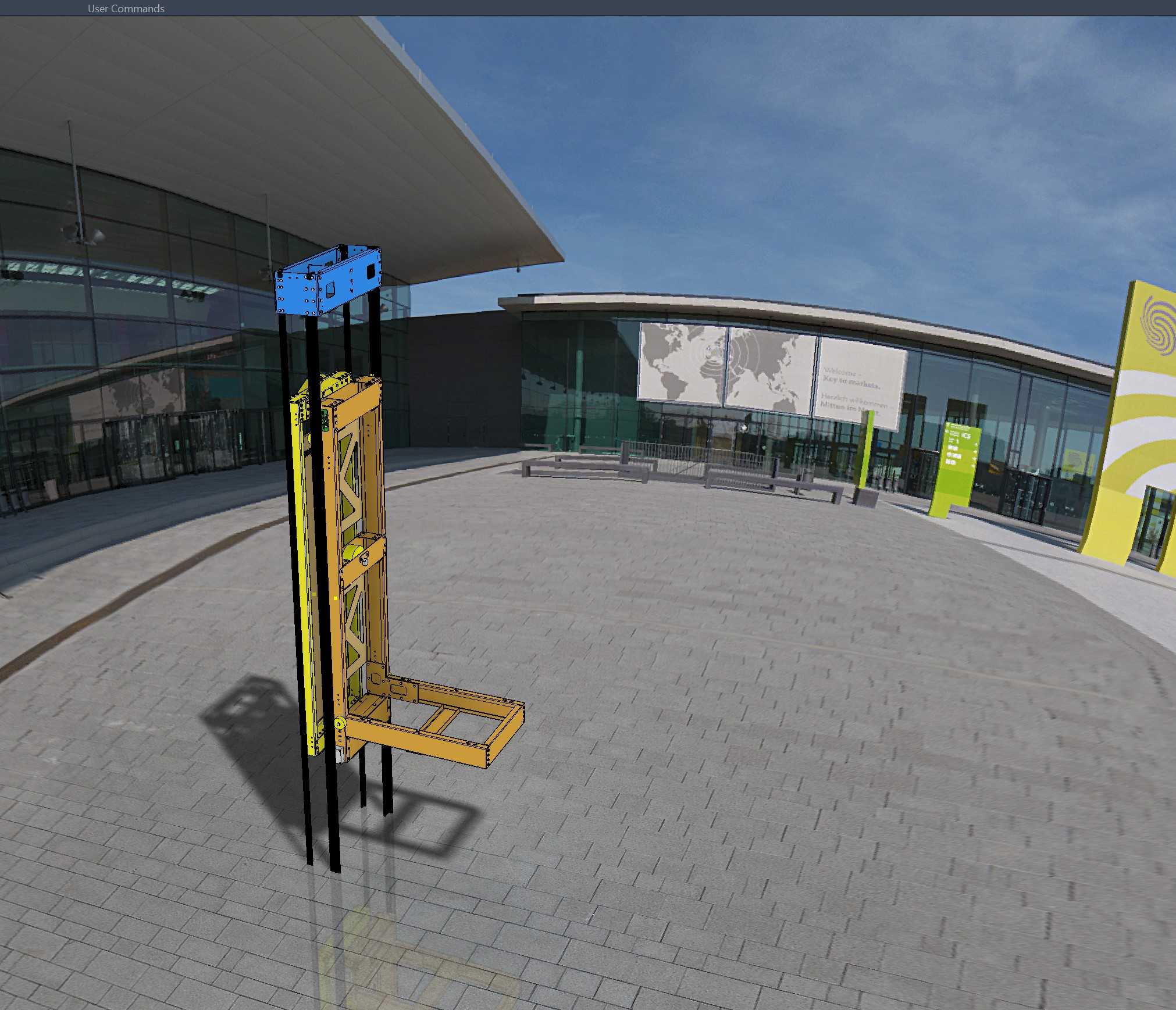

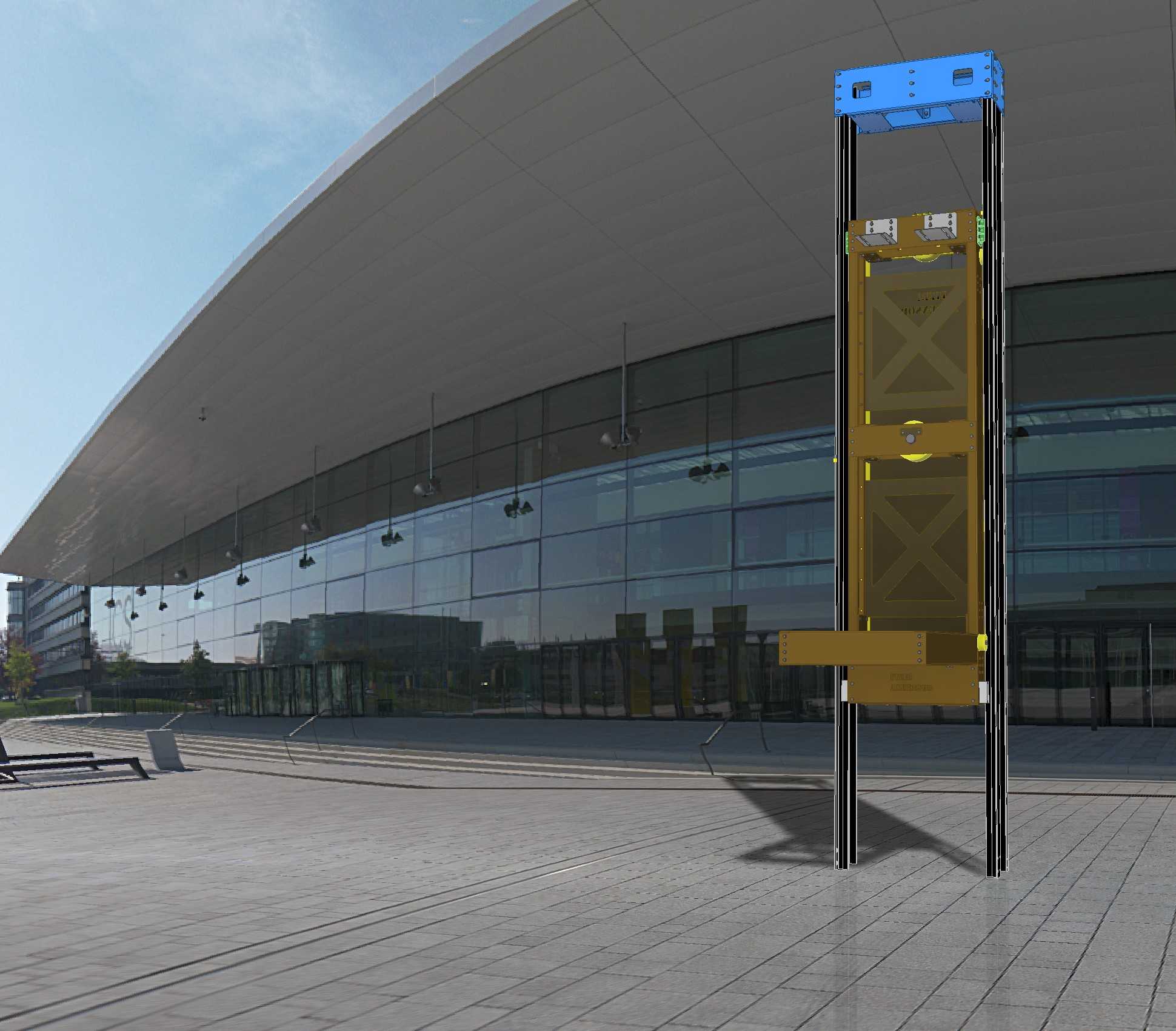

L型框架电梯轿厢承重连接结构

　　该结构为适配630-800kg载重等级的电梯核心承载构件，主要应用于无机房或小机房乘客电梯、载货电梯的井道内部安装场景，承担曳引电机安装承载、轿厢导向约束、载荷传递的核心作用，是电梯上部结构与井道壁、轿厢主体之间的关键连接载体。从实际工程应用角度看，这类L型框架结构多用于对井道顶层空间要求严苛的电梯改造项目或紧凑型新建电梯项目，相比传统的顶部承重梁结构，该L型布局可以将电机安装位与轿厢连接位整合在同一竖向框架上，减少顶部横向承重梁的占用空间，适配顶层高度不足的老旧建筑加装电梯场景。

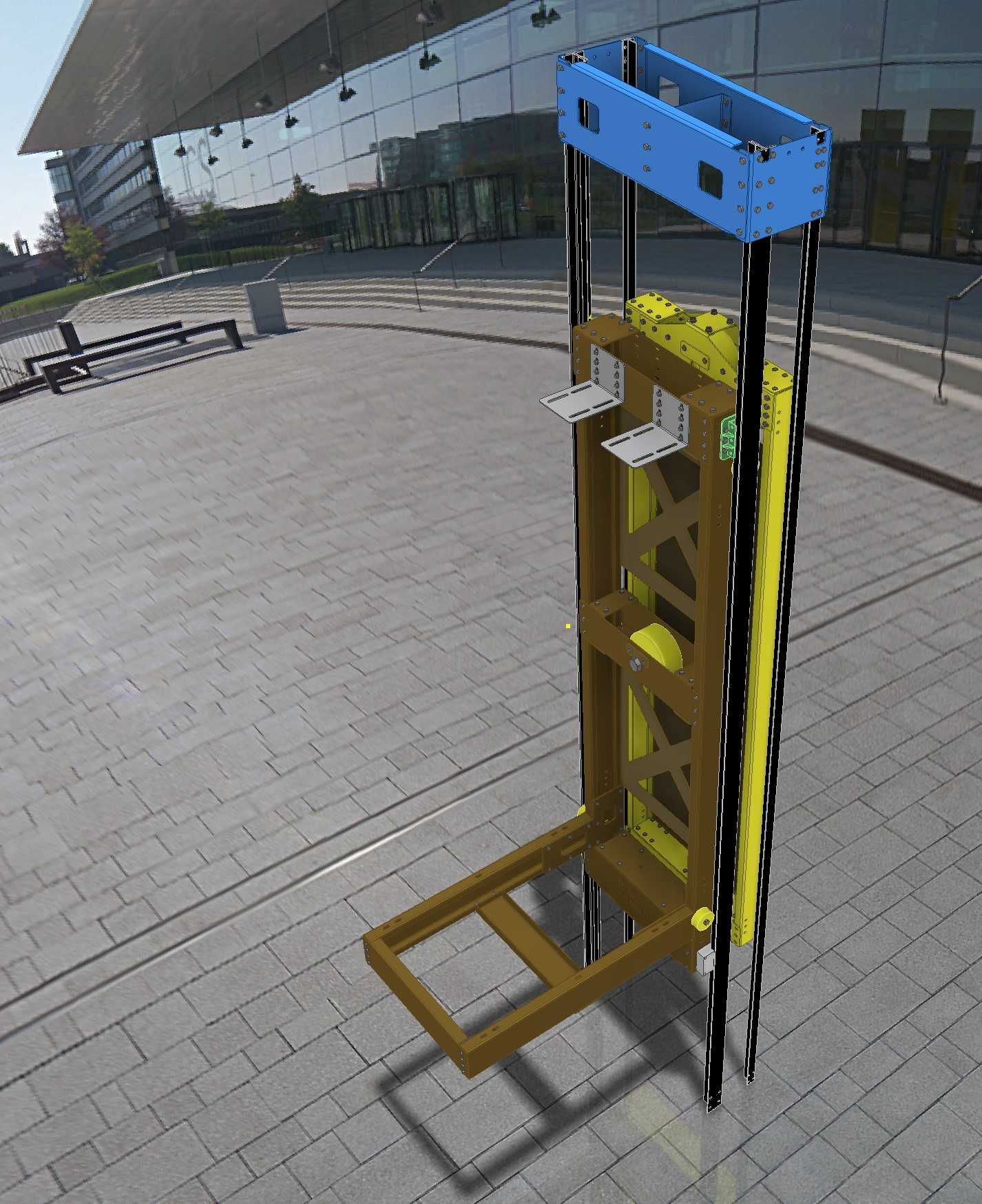

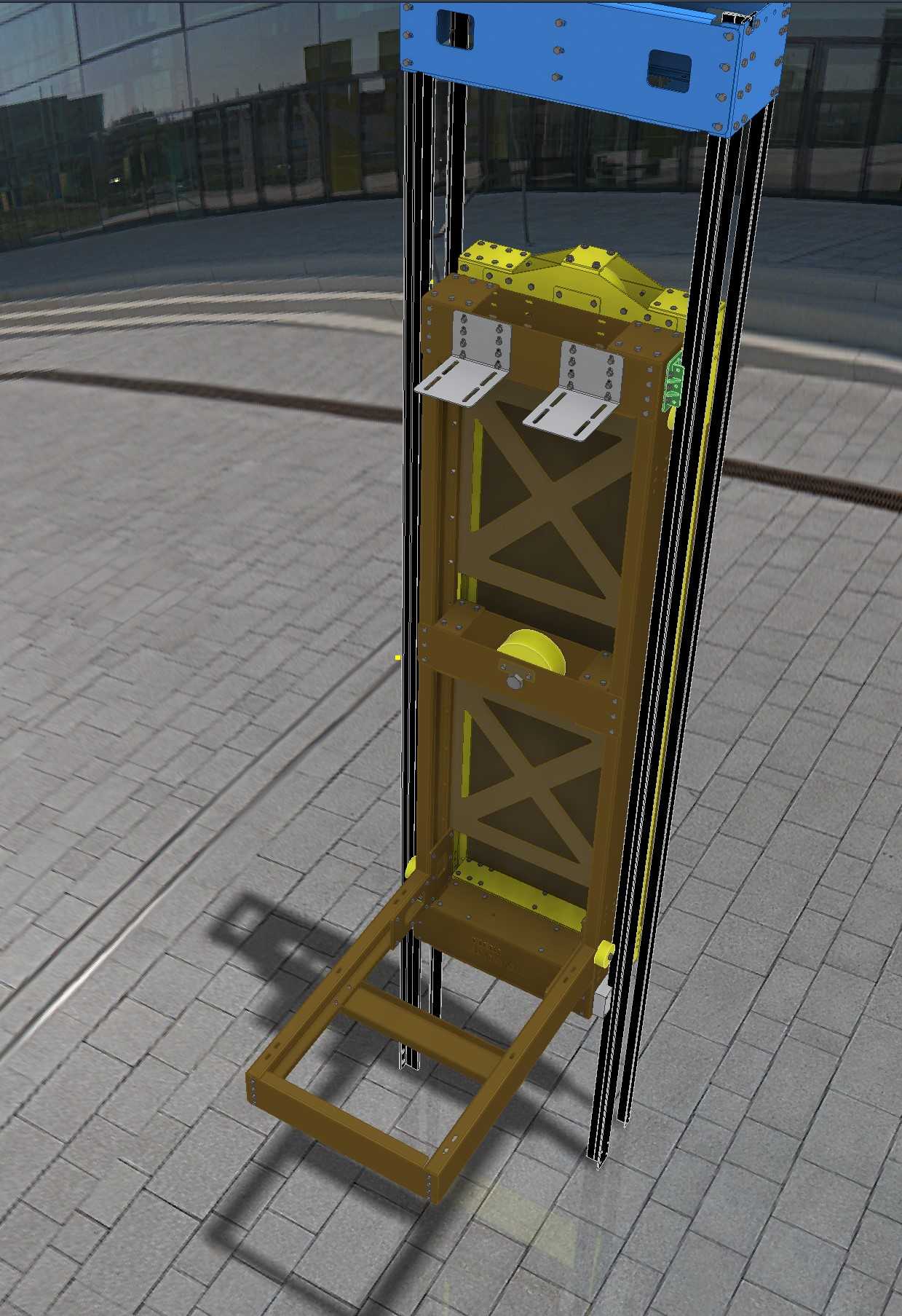

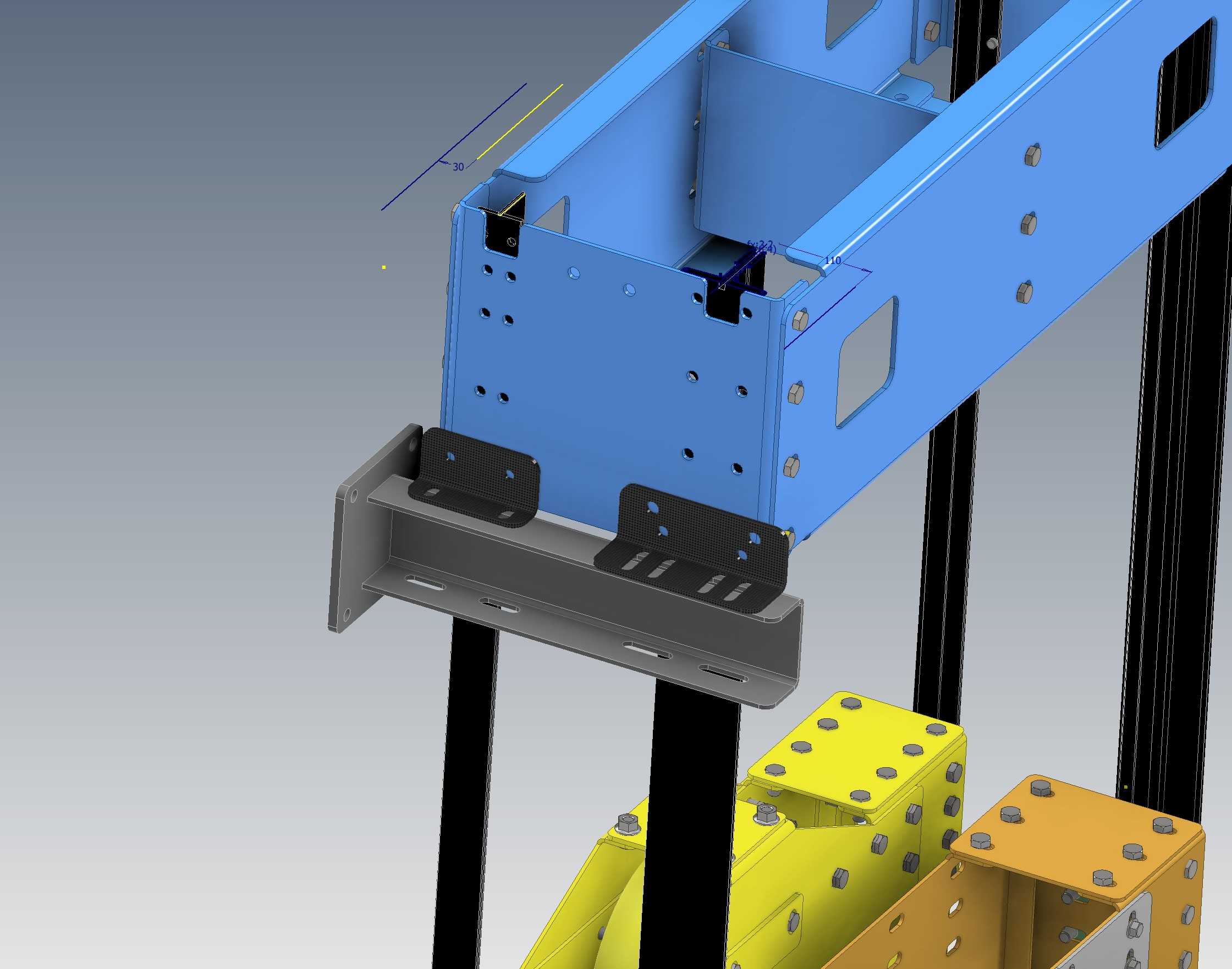

　　结构设计上，整体采用型钢焊接成型的框架主体，竖向设置多根导向立柱，既作为轿厢上下运行的导向基准，也承担整体结构的竖向抗弯载荷；顶部蓝色模块为电机安装基座，预留了曳引机的安装螺栓孔位与减震垫安装位，可直接匹配对应功率的曳引电机安装，基座表面的镂空设计既减轻了整体结构自重，也为电机接线、散热预留了操作空间。中部棕色框架为轿厢连接承载段，设置了4mm厚的连接挂板，挂板上预留了多组螺栓安装孔，可直接与轿厢架的上梁、立梁进行刚性连接，挂板位置的加强筋结构采用三角桁架式布局，在不增加过多板材重量的前提下，大幅提升连接部位的抗剪切、抗弯曲能力，避免电梯启停过程中连接部位出现应力集中变形。

　　框架侧边的黄色部件为对重导向轨安装位，预留了导轨支架的调节长孔，可在现场安装时根据井道实际尺寸进行前后、左右的位置微调，补偿井道土建施工的尺寸误差，降低现场安装的修配工作量。底部的L型延伸托架为检修平台承载位，日常运行时该托架不与其他部件接触，电梯检修状态时可承载检修人员与工具的重量，同时也作为轿厢蹲底时的辅助限位结构，与底坑缓冲器形成配合。安装边界方面，该结构整体竖向高度适配常规2.4m-2.6m的轿厢高度，横向安装尺寸可根据井道净宽进行适配调整，导向立柱的间距严格匹配T型电梯导轨的安装标准，顶部电机基座的安装平面平面度公差控制在0.5mm以内，保证曳引轮的安装垂直度，避免曳引绳出现偏磨问题。

　　连接挂板的4mm厚度经过载荷校核，可承受额定载重125%的静载荷测试要求，所有焊接部位均采用满焊工艺，焊后进行去应力处理，避免长期运行过程中焊接部位出现疲劳开裂。框架表面采用喷塑处理，不同功能模块采用不同颜色区分，既提升了结构的防锈耐腐蚀能力，也方便现场安装人员快速识别不同功能区域，减少安装错配的概率。在结构受力传递路径上，轿厢的垂直载荷通过连接挂板传递到竖向主框架，再通过顶部的安装支座传递到井道壁的承重梁上，曳引电机的工作载荷则直接通过顶部基座传递到主框架，与轿厢载荷形成共同受力体系，相比分体式的承重结构，这种一体化L型框架减少了中间连接环节，整体刚性更好，运行过程中结构的振动幅度更小，可有效降低电梯运行的噪音水平。现场安装时，该框架可分段进场组装，也可整体吊装就位，适配不同大小的井道入口尺寸，框架上预留的多个安装调节位，可适配不同品牌的曳引机、不同尺寸的轿厢架连接需求，具备较强的通用适配性，无需针对具体项目进行大幅的结构修改，可有效缩短电梯的安装调试周期。
