方形针柱式LED散热模组结构

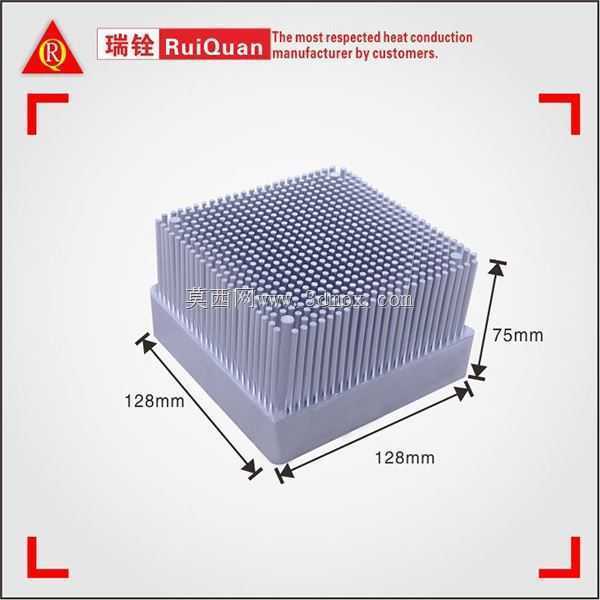

　　这款方形针柱式散热件主要面向高功率LED光源、密集电子元件和小空间热源的被动散热需求，在投光灯、工矿灯、舞台灯、电源模块以及功率器件密集布置的设备中都有较高适配性。实际选型时，散热结构往往不是孤立存在的，它需要同时兼顾热源接触面积、周边气流路径、安装高度限制和整机外观边界。该件采用128mm×128mm的正方形底面，整体高度控制在75mm，底部保留连续实心基座，上部布满直立针柱，能够在有限投影面积内形成较大的换热表面。

　　从热传递路径看，底部平整基座承担与LED基板、功率器件或导热界面材料贴合的作用，热量先由接触面进入基座，再通过密集针柱向周围空气扩散。针柱相比连续平直翅片，并非只沿单一方向引导气流，而是允许空气从多个方向进入柱间空隙，在自然对流条件下可减少流向限制；在存在风扇辅助对流时，柱体表面也能形成更充分的扰动，降低边界层对散热效率的影响。柱阵采用规则矩阵布置，柱与柱之间保留均匀间隙，既保证成型时材料填充稳定，也避免灰尘、纤维在狭窄翅片通道中形成大面积堵塞。

　　结构设计上，底部基座厚度需要兼顾热扩散与刚性。过薄的基座会使热量集中在热源正下方，边缘区域难以参与导热；过厚则增加重量和材料占用。该模型通过实心底板与针柱阵列组合，使热源中心的热量能够先在底板内横向扩散，再分配到上方大量柱体。针柱顶端处于同一高度，外形整齐，若整机需要上方压板、固定支架或外罩配合，可利用柱顶区域形成避让或支撑关系。正方形外轮廓对灯具类产品尤其友好，便于与方形LED灯珠板、透镜模组、压框和密封外壳对齐。

　　安装边界方面，128mm的长宽尺寸决定了它适合中等功率面光源，而不是极小空间的板载芯片。布置时应在散热件四周保留进气和排气空间，不能将针柱完全封闭在无气流通道的壳体内。若采用自然冷却，顶部与外罩之间应留出热空气上升通道，侧面也不宜被密封胶圈或装饰件完全遮挡；若采用强迫风冷，风扇风向可沿底面平行方向穿过柱阵，也可从下方送风、上方排风，但需避免气流短路。基座底面与热源之间的平面度十分关键，实际装配中通常配合导热硅脂、导热垫或相变材料使用，以降低接触热阻。

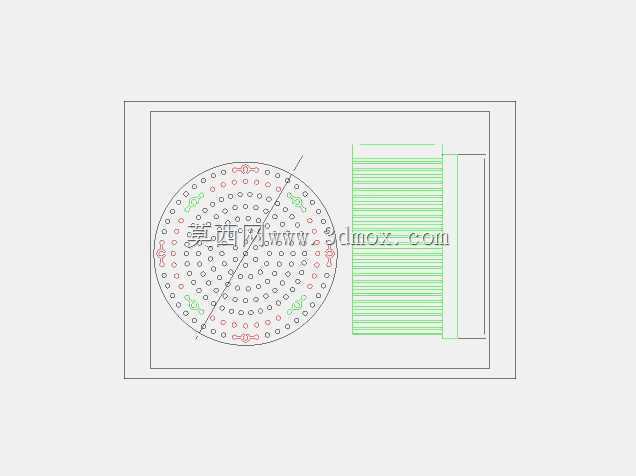

　　从三维建模角度看，该类零件适合采用参数化方式建立：先确定底板长宽、基座厚度、总高度，再定义针柱直径、柱间距、阵列数量和边缘安全距离。柱阵边缘与底板外沿应保留足够壁厚，防止加工或使用过程中边角柱体受碰撞断裂。若用于压铸铝或挤型后加工，需要考虑拔模斜度、圆角过渡和刀具可达性；若采用冷锻工艺，针柱的高径比、根部圆角和材料流动方向则是重点。模型中柱体根部与底板交接处应避免尖锐直角，适当圆角能够降低应力集中，也有利于金属成型时减少缺陷。

　　在工程应用中，这类散热件的价值不只在于表面积大，还在于其轮廓规则、方向适应性强、装配关系简单。方形底面便于与标准光源板匹配，针柱阵列能够在多方向气流下工作，75mm高度则在散热能力与灯具紧凑性之间取得平衡。设计人员在引用该结构时，可结合热源功耗、环境温度、允许温升和外壳空间，对柱径、柱高、柱间距及底板厚度进行调整，从而得到适合具体产品的热管理方案。
