悍马H1正脸剪影激光雕刻矢量设计

　　做激光加工相关的矢量轮廓设计时，最容易踩的坑就是轮廓断点多、线条交叉重叠，尤其是硬派越野这类线条硬朗、特征密集的车型前脸，稍不注意就会在光纤激光切割或者数控雕刻时出现跳刀、过烧的问题。这次的悍马H1正脸剪影设计，从一开始就锚定了工业加工场景的实际需求，没有做多余的装饰性线条，所有轮廓都按照单路径连续走刀的逻辑梳理，不管是用在金属铭牌蚀刻、亚克力广告字切割，还是木质文创产品的浮雕雕刻，都能直接导入设备生成刀路，不需要二次修图补线。

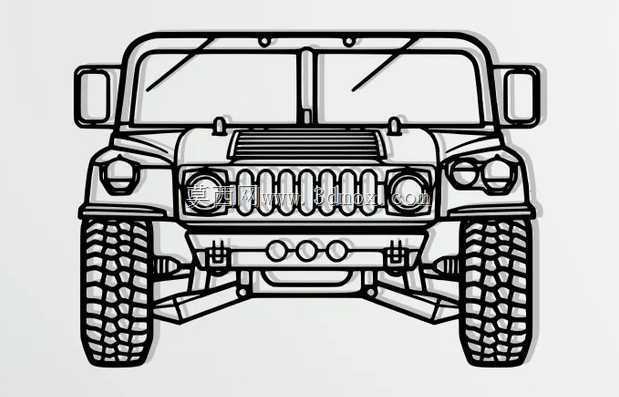

　　从实际应用场景来看，这类硬派越野的正脸剪影，线下改装店的装饰墙刻绘、越野主题周边的文创加工、汽车文化展的标识制作都是高频使用场景，甚至不少车主会定制这类剪影的金属车贴、中控装饰面板，这就要求轮廓的识别度必须足够高，不能为了简化线条丢失悍马H1的核心识别特征。设计过程中最先锚定的就是前脸的七孔竖向进气格栅，这是悍马车型最具辨识度的部位，每一个格栅的竖向线条都做了等宽处理，间距严格按照实车前脸的比例缩放，不会出现视觉上的宽窄失衡；两侧的圆形主大灯、下方的辅助小圆灯，还有前保险杠上的三个圆形拖车接口位，都用闭合轮廓做了区分，雕刻时可以根据加工材质选择全切或者半刻，做出不同的层次感。

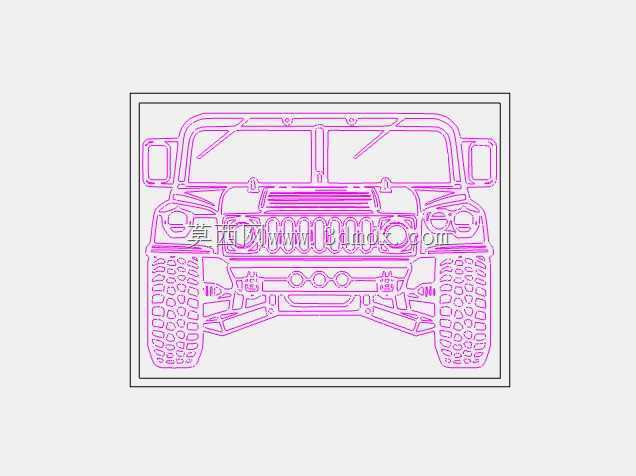

　　考虑到不同加工设备的幅面限制，整个剪影的外轮廓做了规整的矩形边界约束，左右外后视镜的突出距离、前保险杠的下沿位置、顶部挡风玻璃的上沿弧度，都控制在统一的外框比例内，不管是做10cm大小的金属钥匙扣挂件，还是做1.2m幅面的墙面装饰雕刻，都不需要重新调整比例缩放，不会出现拉伸变形的问题。挡风玻璃上的两个雨刮位置，没有做细碎的线条处理，而是用和外轮廓一致线宽的单线条表现，既保留了实车的细节特征，又不会因为线条过密在小尺寸加工时出现糊边；两侧的大颗粒越野轮胎，胎纹的块状轮廓做了简化合并，没有复刻每一个细小的胎纹沟壑，避免在激光雕刻时因为相邻线条间距过小，导致材料烧蚀粘连，尤其是加工薄不锈钢板或者密度板这类对热输入比较敏感的材料时，合理的线条间距能大幅降低废品率。

　　设计思路上没有追求写实的光影效果，全程采用等线宽的闭合轮廓逻辑，所有线条的交点都做了节点合并处理，不存在开放路径和重叠线段，导入CAD或者激光加工软件时不会出现轮廓报错。前防撞杠的横向加强筋、引擎盖上的通风口凸起、中网格栅的横向装饰条，这些细节都做了层级区分：最外层的车身外轮廓用最粗的路径标识，方便加工时设置更高的功率做全切；内部的细节线条用次一级的路径参数，适合做表面浅雕或者划线标记。针对不同的加工材质，轮廓的转角位置都做了微小的圆角过渡，没有尖锐的直角拐点，既可以避免激光加工时尖角位置过烧，也能让雕刻出来的成品边缘更顺滑，不会出现扎手的毛刺。

　　从安装边界的角度考虑，整个剪影的重心完全居中，上下左右的留白比例均匀，不管是粘贴在平面上做装饰，还是做带底座的桌面摆件，都不需要额外调整配重位置；如果需要做镂空切割，外轮廓的四个角预留了足够的安装孔位空间，用户可以根据自己的安装需求打孔固定，不会破坏核心的车型轮廓特征。很多同类的汽车剪影设计容易忽略轮拱的外凸弧度，悍马H1作为硬派越野，轮拱的宽体突出是很重要的视觉特征，这次设计里特意把轮拱的外凸弧度做了强化，和车身侧面的直线条形成明确的视觉区分，哪怕缩小到很小的尺寸，也能一眼识别出车型，不会和其他越野车型的剪影混淆。

　　在实际加工测试中，这套轮廓用30W光纤激光机加工0.8mm厚的304不锈钢，走刀速度设置在120mm/s时，不需要额外吹气辅助就能得到光滑无毛刺的切割边缘；用数控雕刻机加工5mm厚的椴木层板做浮雕，浅雕深度设置在0.5mm时，内部的细节线条也能清晰呈现，不会出现断刀或者线条糊掉的问题。针对亚克力背发光的应用场景，所有内部的镂空位置都做了均匀的留边处理，不会出现某一处镂空过大导致灯光不均匀的问题，完全能满足商业加工的精度要求，不需要设计人员再做二次调整。
