小型可3D打印农业作物播种切割一体化装置

　　这套小型作业装置的设计初衷，是面向家庭菜园、阳台种植、小型试验田这类非规模化农业场景，解决小面积种植场景下播种、苗期切割整理作业需要手动操作、效率偏低的痛点，整体结构完全适配FDM3D打印工艺，所有零件无需额外金属嵌件即可完成组装，打印完成后仅需简单去除支撑、打磨配合面即可投入使用，非常适合农业机械爱好者、小型种植户自行制作使用。

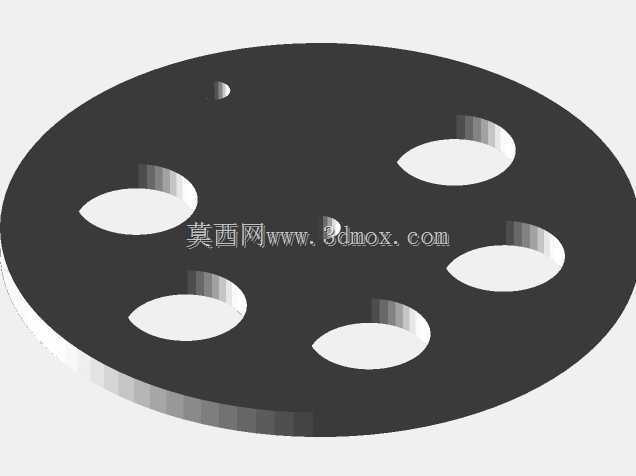

　　从功能实现逻辑来看，装置采用单动力输入的联动结构设计，动力输入端预留了标准手摇柄安装位，也可根据使用需求适配小型减速电机实现电动驱动，动力通过主轴齿轮组完成分流，一部分动力传递至前端播种执行端，通过带定量槽的排种轮实现种子的定量排送，排种轮的槽深可根据不同作物种子的粒径进行对应调整，能够适配叶菜类、谷物类、小型油料作物等多种常见作物的播种需求，播种端下方配套开沟与覆土结构，作业时可同步完成开沟、下种、覆土的完整播种流程，无需后续人工补整。另一部分动力通过曲柄连杆机构传递至后端切割执行端，切割端采用往复式动刀配合定刀的剪切结构，相比旋转式切割结构，往复剪切对作物茎秆的损伤更小，切割断面更平整，既可以用于作物苗期的间苗、打顶作业，也可以完成成熟作物的茎秆切割采收作业，切割高度可通过侧边的调节旋钮进行调整，适配不同生长阶段作物的作业高度需求。

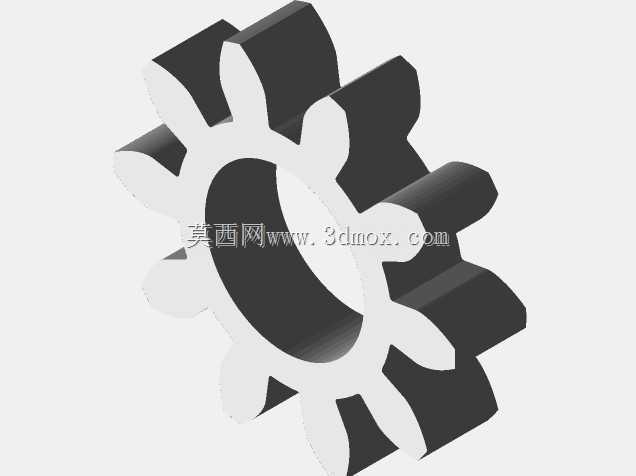

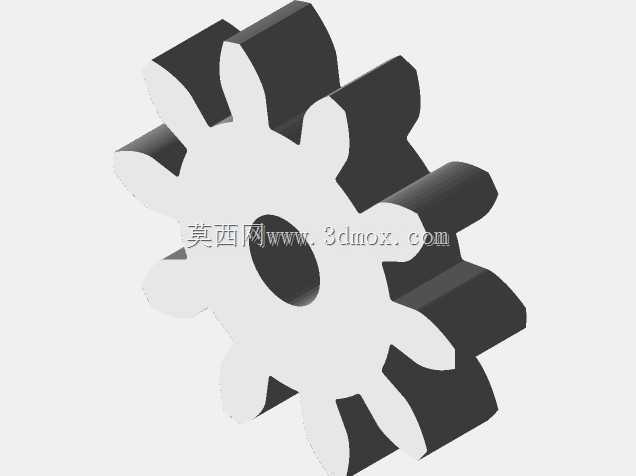

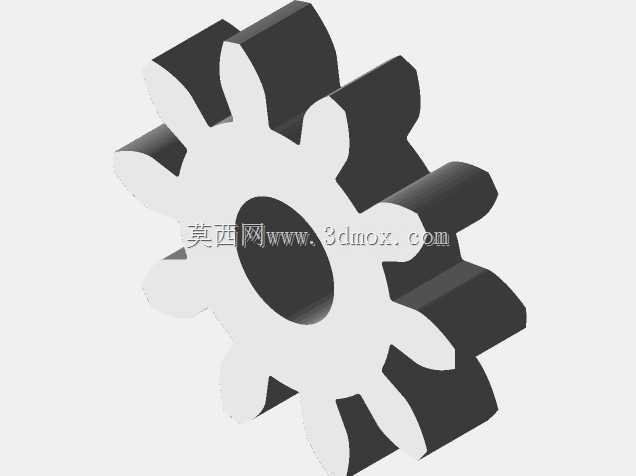

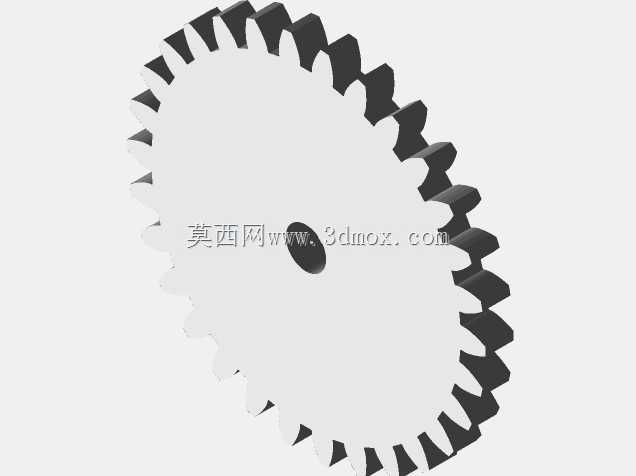

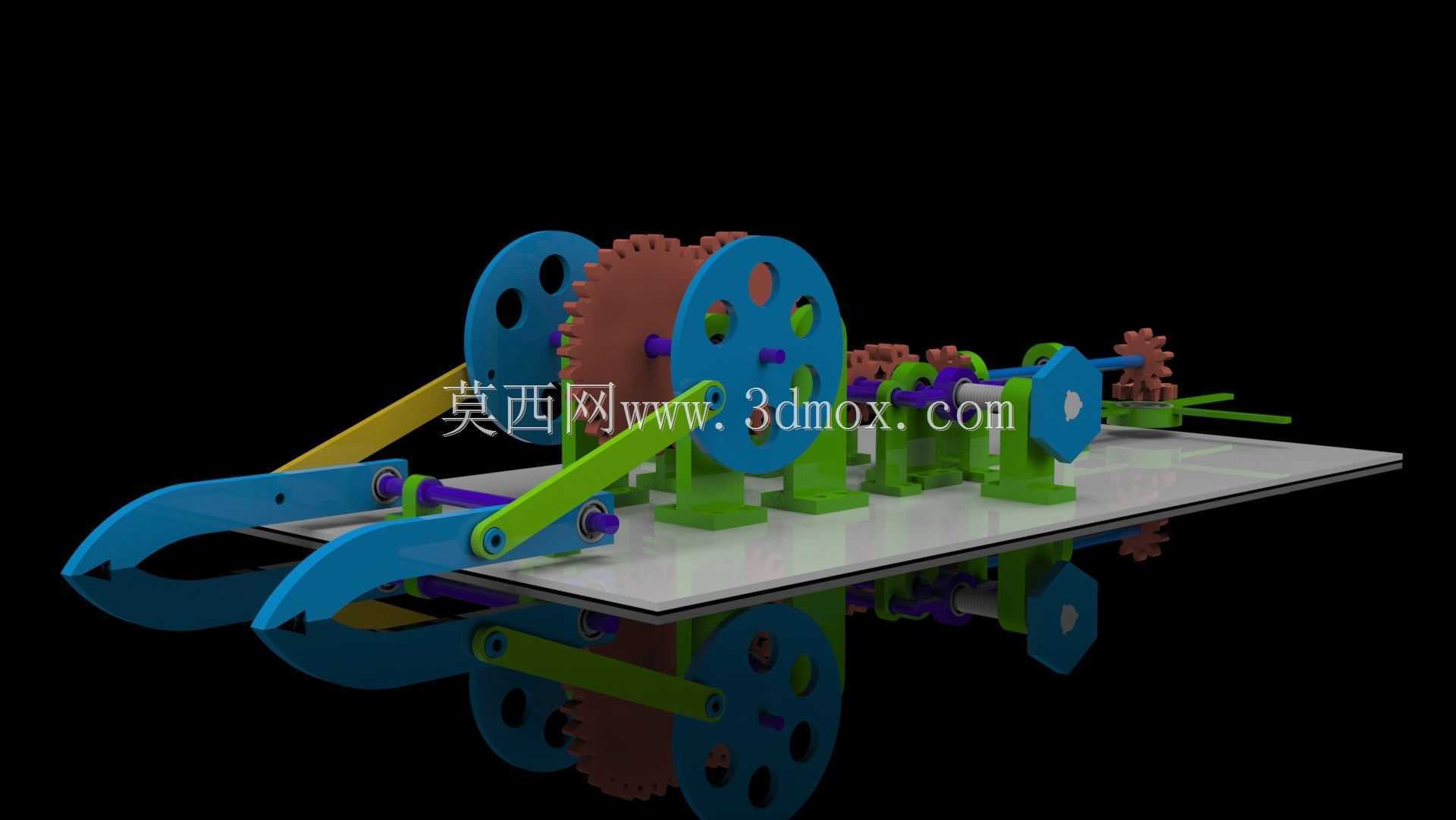

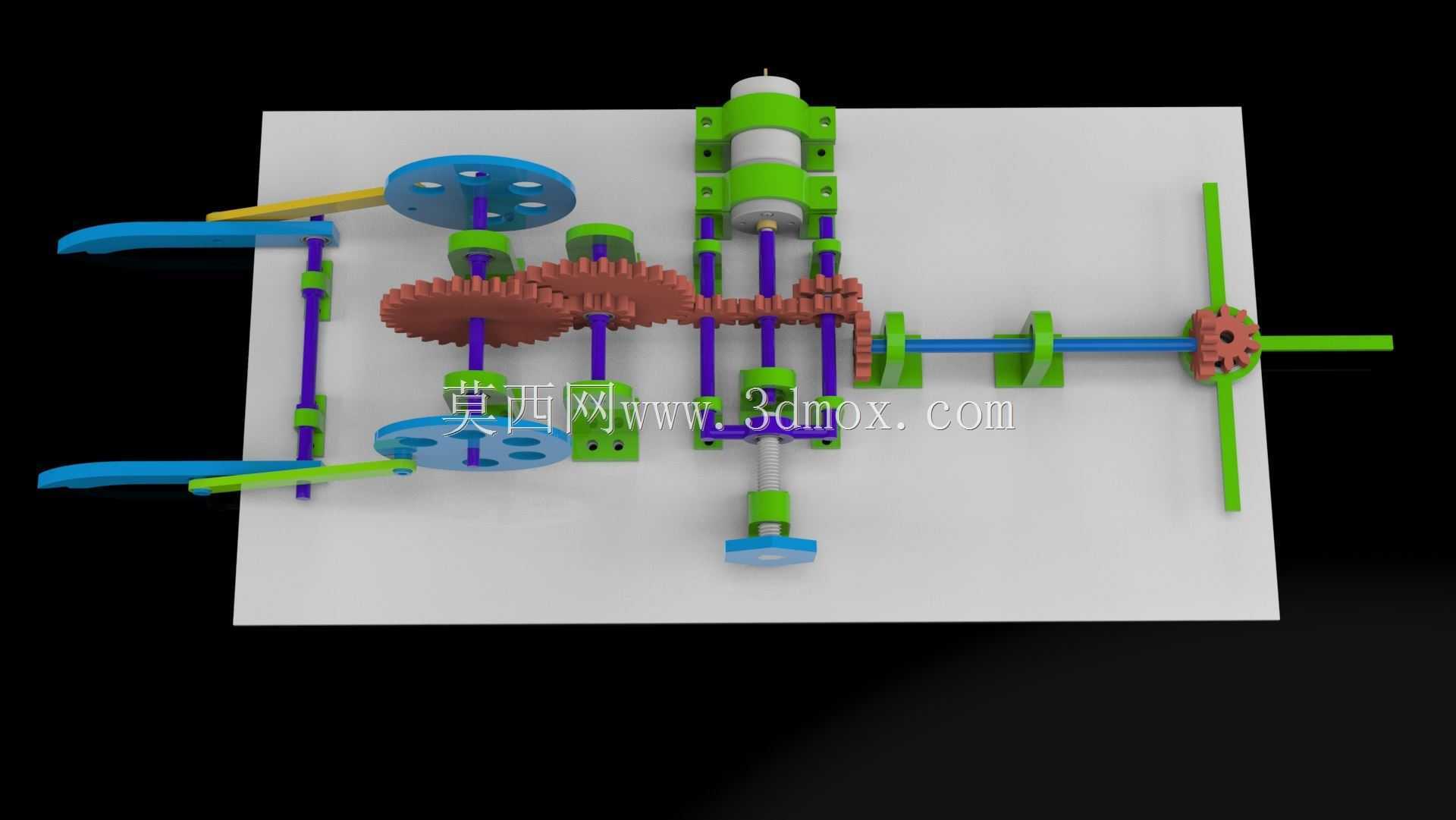

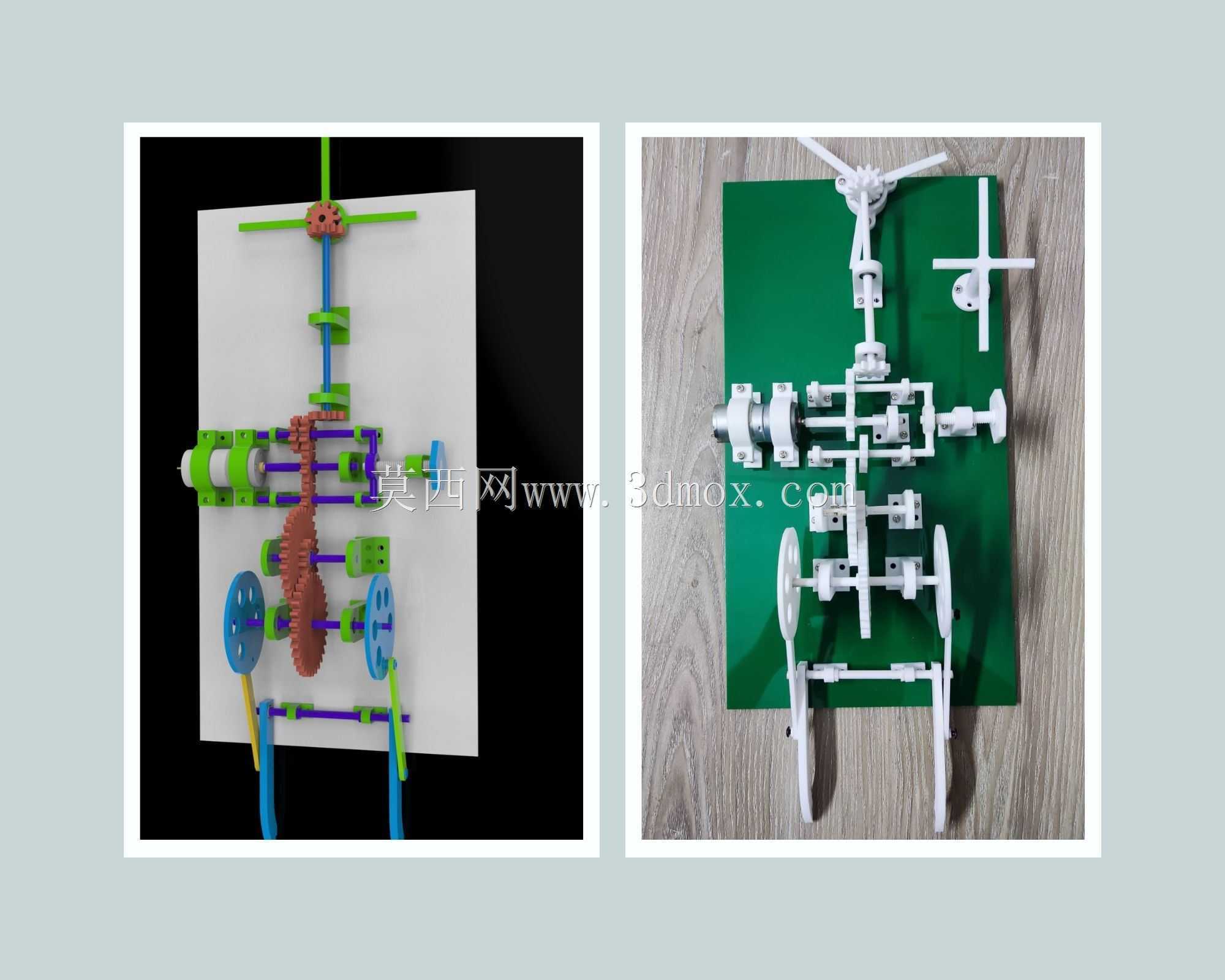

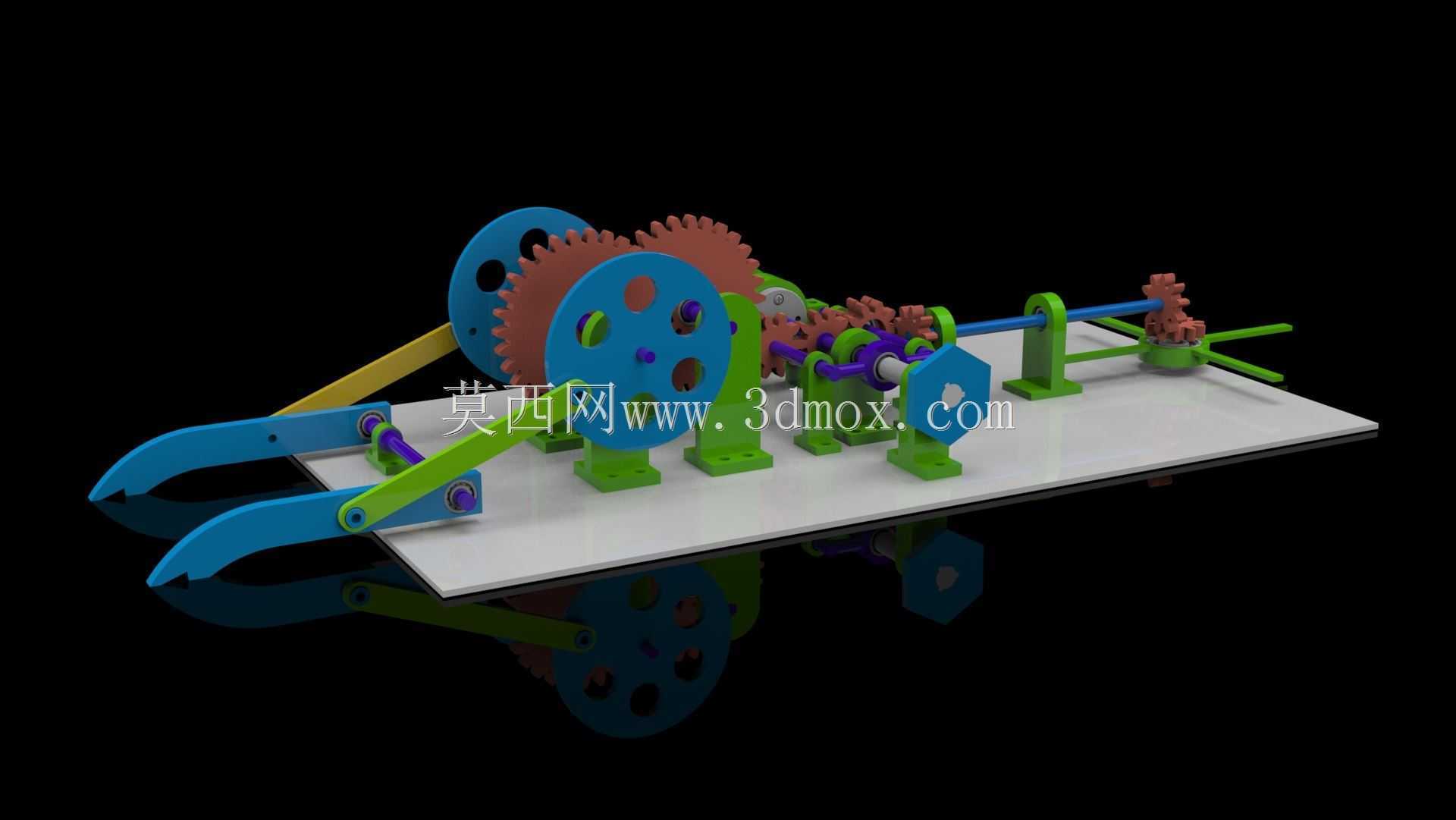

　　结构设计层面，整套装置的传动系统全部采用外露式齿轮、连杆布局，一方面是为了适配3D打印的工艺特性，避免封闭壳体带来的打印支撑过多、装配难度大的问题，外露结构也方便日常使用中的故障排查与零件更换，所有齿轮的模数均选用1.5模标准值，齿厚根据3D打印零件的强度特性做了加厚处理，常规PLA、PETG材料打印即可满足传动强度需求，不会出现常规小模数3D打印齿轮易崩齿的问题。行走部分采用前后轮轴同步联动的设计，后轮作为驱动轮与传动主轴直连，作业时推动装置前进即可同步带动播种与切割机构动作，无需额外配置行走动力，前轮采用万向轮结构，可灵活调整作业行进方向，适配小面积地块的转弯、换行需求。

　　安装边界与尺寸方面，整套装置组装完成后的整体宽度控制在180mm，对应单次播种的作业幅宽为150mm，单行作业可同时完成3穴播种，整体长度为320mm，高度为260mm，整体重量控制在1.2kg以内，单手即可拎取移动，不会给小地块作业带来额外的负重负担。所有零件的配合公差均按照FDM3D打印的常规精度设置，轴与孔的配合间隙预留0.2mm，打印完成后无需二次扩孔、打磨轴径即可顺利装配，齿轮啮合间隙预留0.15mm，既不会出现啮合过紧导致的传动卡滞，也不会因间隙过大出现传动回程差过大的问题。装置的所有连接部位均采用卡扣与M3标准螺丝配合的固定方式，无需定制特殊紧固件，使用者可直接使用常规五金店即可买到的标准螺丝完成组装，进一步降低了制作门槛。

　　实际使用场景中，这套装置既可以用于家庭阳台种植的叶菜播种、打顶作业，也可以用于农业科研单位的小面积试验田播种、采样切割作业，相比大型农用播种、收割设备，这套小型装置的灵活性极强，能够进入大型设备无法通行的狭窄地块、阶梯式种植区完成作业，同时3D打印的制作方式也方便使用者根据自身的种植需求，对排种轮尺寸、切割刀行程、行走轮直径等部件进行个性化修改，比如针对大粒径种子更换更大槽深的排种轮，针对高秆作物调整切割端的安装高度，不需要复杂的加工设备即可完成定制化调整。在结构可靠性验证层面，整套装置的传动部件均做了等强度设计，受力较大的主轴、连杆部位均做了加强筋处理，连续作业状态下不会出现结构变形、传动失效的问题，外露的传动结构也方便日常清理作业中沾染的泥土、作物残渣，每次使用后仅需用毛刷清理配合缝隙的杂物即可，无需复杂的维护保养。
