仅用旋转命令构建的活塞头结构设计

　　在往复式动力机械的核心运动组件里，活塞头是直接承接燃烧做功压力、完成能量转换的关键零件，其结构合理性直接决定动力单元的可靠性、密封性与使用寿命。这款活塞头的建模全程仅采用旋转特征完成主体构建，这种建模逻辑并非简化设计，而是完全贴合活塞头本身的回转体结构特性——绝大多数活塞头的核心轮廓都是绕活塞中心轴线回转形成的，采用旋转命令可以最大程度保证各段同轴度，避免多特征拼接带来的基准偏移误差，这也是实际工程建模中针对回转类核心零件常用的高效建模思路。

　　从实际应用场景来看，这类活塞头主要适配小排量四冲程内燃机，可用于通用汽油机、小型柴油机或者固定式动力机组，工作时需要在气缸套内做高速往复直线运动，顶面直接接触高温高压燃气，承受瞬时爆发压力的冲击，同时还要将燃烧产生的推力通过活塞销传递给连杆，最终带动曲轴旋转输出动力。活塞头的顶面是燃烧室的组成部分，这款活塞头的顶面采用平顶设计，这种结构的优势在于加工工艺性好，顶面受热面积相对均匀，在压缩比适配合理的前提下，能有效减少燃烧室内的积碳滞留区域，适合中小功率的通用动力场景。

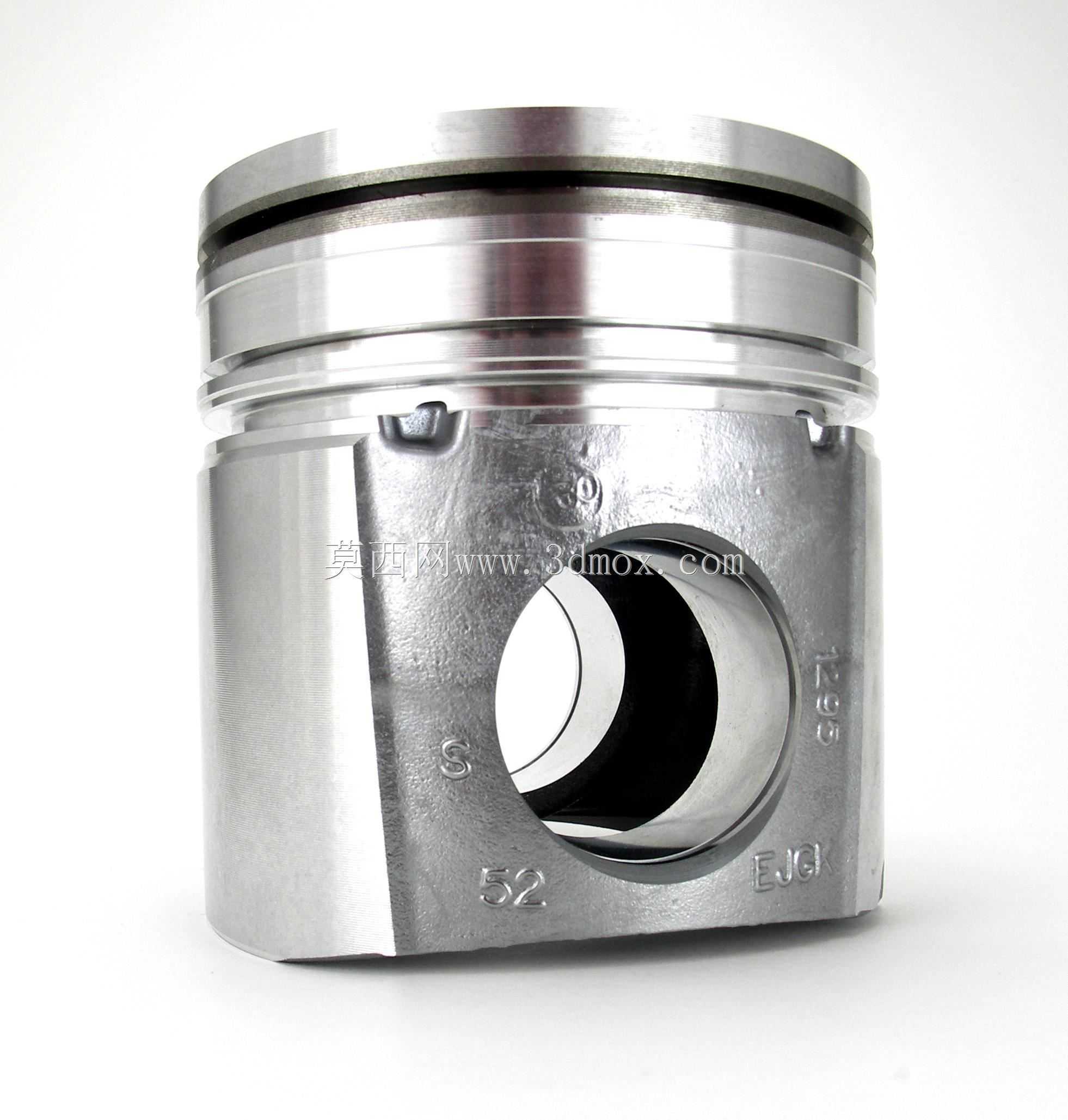

　　活塞头的环带区域设计有三道环槽，上方两道为气环槽，用于安装活塞气环，工作时气环紧贴气缸壁，阻断燃烧室高压燃气向下窜入曲轴箱，同时将活塞头吸收的大部分热量通过气环传导给气缸壁，再经由冷却系统带走；最下方一道为油环槽，槽底设计有回油孔，用于安装油环，刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、机油消耗量过大等问题。环槽的轴向宽度、径向深度都有严格的尺寸边界，建模时通过旋转命令直接切除出环槽轮廓，能保证各环槽与活塞轴线的垂直度，避免环组安装后出现偏磨、密封失效的问题。

　　活塞头的销座部分是连接活塞与连杆的核心受力区域，虽然整体建模以旋转命令为基础，但销座处的凸台结构在旋转主体轮廓时就已经预留了足够的加工余量，销孔的轴线与活塞轴线垂直相交，其中心高度决定了活塞的压缩高度，这一尺寸直接影响整机的压缩比与连杆运动摆角范围，设计时需要匹配对应的连杆小头尺寸、活塞销直径，保证运动过程中活塞裙部不会与曲轴平衡块、气缸套下端发生运动干涉。活塞裙部的型线设计采用了微椭圆结构，这部分轮廓在旋转建模时通过调整母线的型线轨迹实现，因为活塞工作时受热不均，销座方向的金属量多、热膨胀量更大，工作状态下裙部会变形为正圆形，冷态下的椭圆设计可以避免热态时活塞在气缸内卡滞，同时保证裙部与气缸壁的贴合面积均匀，减少往复运动的敲击噪声与偏磨量。

　　从安装边界来看，这款活塞头的外径尺寸需要与对应规格的气缸套内孔保持合理的配合间隙，间隙过大会导致压缩压力不足、敲缸，间隙过小则会在热态下出现拉缸、抱缸故障；活塞销孔的直径需要与选配的活塞销采用过渡配合，保证工作时销不会在销座孔内出现异常转动导致销座磨损；环槽的轴向间隙需要匹配对应活塞环的环高，保证环在槽内可以自由浮动但不会出现过大的泵油效应。整个活塞头的壁厚设计遵循等强度原则，顶面到环带、销座区域的壁厚过渡均匀，既避免壁厚过大导致整体重量增加、往复惯性力过大，也防止壁厚不足导致强度不够，在最高爆发压力下出现开裂、变形等失效问题。在实际建模过程中，采用单旋转特征构建主体，也方便后续进行参数化调整，只需要修改旋转母线的尺寸参数，就可以快速调整活塞的总高度、环槽位置、销座高度、裙部型线等核心尺寸，适配不同缸径、不同压缩比的动力机型设计需求，大幅提升结构迭代的效率。
