笔记本DC电源充电连接线组件结构

　　笔记本电脑充电连接线是便携式电子设备供电链路中常见的低压直流传输部件，一端连接电源适配器输出端，另一端通过圆柱型DC插头接入笔记本机身电源接口，承担适配器整流后直流电能向主机内部供电电路输送的作用。这类线束在办公、外勤检修、教学实验、工业移动工位等场景中使用频率很高，长期插拔、弯折、拖拽后容易出现根部断线、插头松动、内针接触不良等问题，因此在结构设计时需要同时兼顾导电可靠性、插拔手感、线缆抗疲劳和端部固定强度。

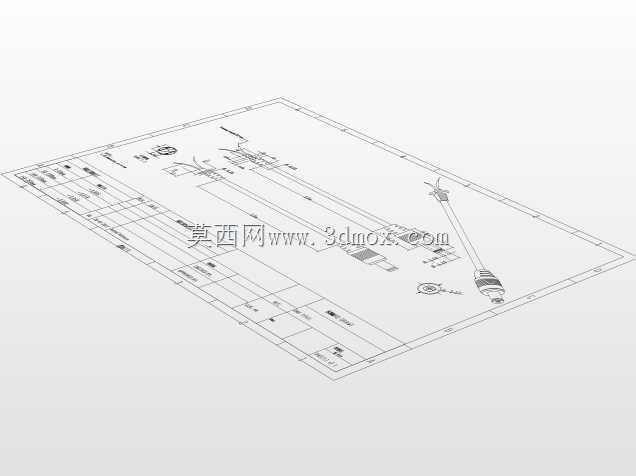

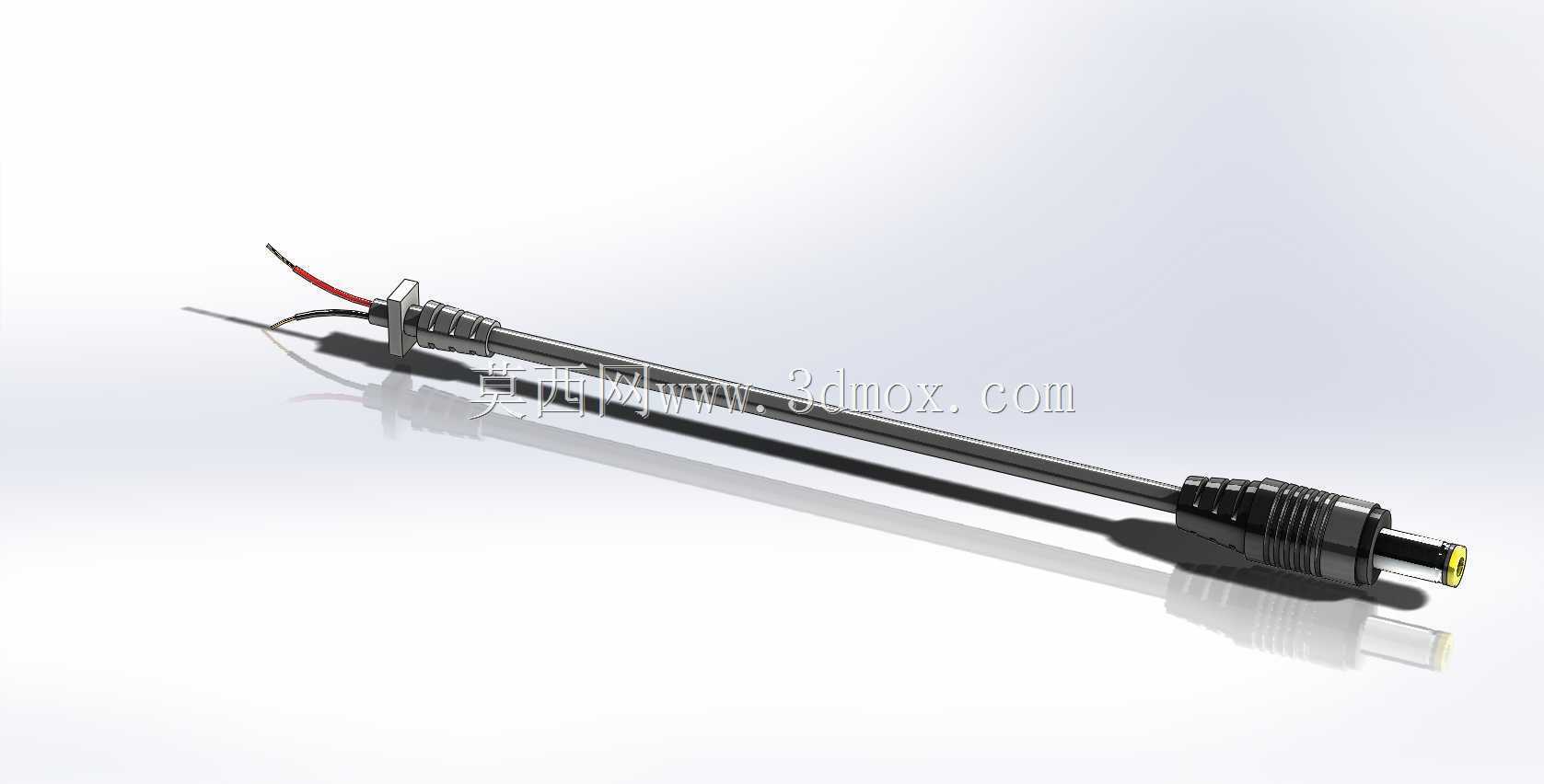

　　从结构组成看，该组件主要由多芯导线、尾部出线护套、金属固定垫片、锁紧螺母、圆柱DC公头外壳、绝缘塑封段、中心导电针以及外层接触套筒构成。线缆尾部采用带法兰的螺纹穿装结构，可在设备面板、适配器外壳或固定支架上开孔安装，通过螺母压紧垫片完成定位，避免线束在受拉时直接把作用力传递到焊点。该安装方式在小型控制柜、测试治具、桌面供电模块和外置电源盒中较为常见，开孔边界需要与螺纹外径、法兰直径和螺母对边尺寸匹配，同时预留扳手空间，保证装配时不会与周边壳体筋位干涉。

　　DC插头段采用同轴式导电结构，中心针与外层金属套筒分别对应直流输出的正负极路径，外部包覆多级防滑塑胶壳体。插头前端金属筒外径与笔记本电源母座内径形成间隙配合，插入后依靠套筒弹性接触和中心针导向实现导通。设计时需要控制插头圆柱段长度，过短会导致有效接触不足，过长则可能顶伤母座底部；中心针直径、端部圆角和同轴度也直接影响插拔寿命。塑胶外壳上的环形凹槽既提升成型时的材料结合面积，也能增强手持插拔时的摩擦力，表面台阶则为注塑包胶提供止挡位置，减少长期弯折后外皮与金属件之间出现相对滑移。

　　线缆部分采用双芯分离出线形态，正负导线端部裸露并预留焊接收缩量，便于在适配器内部与整流输出板连接。导线外被需要具备一定的柔软度，以适应笔记本移动使用时的反复弯曲；而在靠近插头和尾部固定位两处高应力区域，则通过加厚护套、变径过渡和包胶延长段来分散弯折半径。工程建模时应重点还原线束走向、插头轴线、尾部螺纹段长度、法兰压紧面以及裸线端的相对位置，不能只把成品当作简单圆柱体处理。因为在整机布线中，插头附近往往受到桌面边缘、设备侧壁和用户手部操作的空间限制，弯曲包络如果表达不准确，后期样机装配时容易出现线缆顶住壳体、插头无法完全插合的情况。

　　安装边界方面，面板固定处需关注穿线孔直径、螺纹有效长度、螺母压紧厚度和法兰下沉空间；插头侧则需核对与笔记本电源口周围沉台的间隙，尤其是机身接口附近有斜面、凸台或橡胶脚垫时，插头外径和肩部长度会影响完全插入行程。线缆出线方向不宜紧贴锐边，应在结构上保留自然弯曲半径，避免导线铜丝在根部形成小角度死折。对于需要频繁维护的设备，尾部法兰结构还可作为应力释放件，使外部拉力先作用于紧固件和护套，再传递到内部焊点，从而提高供电连接的稳定性。

　　三维结构表达中，金属导电件、绝缘包胶、螺纹锁紧件和柔性线缆应分层次建立，既能用于外观评审，也能支持干涉检查、面板开孔和装配工艺分析。对结构设计人员而言，这类看似简单的连接线实际上集中体现了导电接触、密封固定、弯折防护和人机插拔等多方面要求，任何一处尺寸链控制不当，都会在实际使用中转化为发热、断电、松脱或外壳磨损等问题。
