交流稳压器用传动齿轮板结构设计

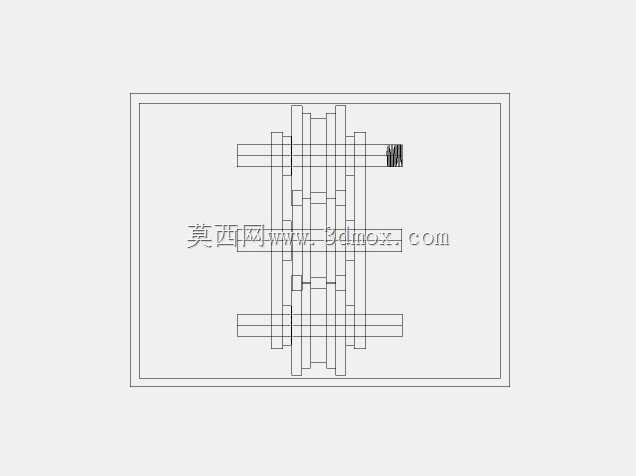

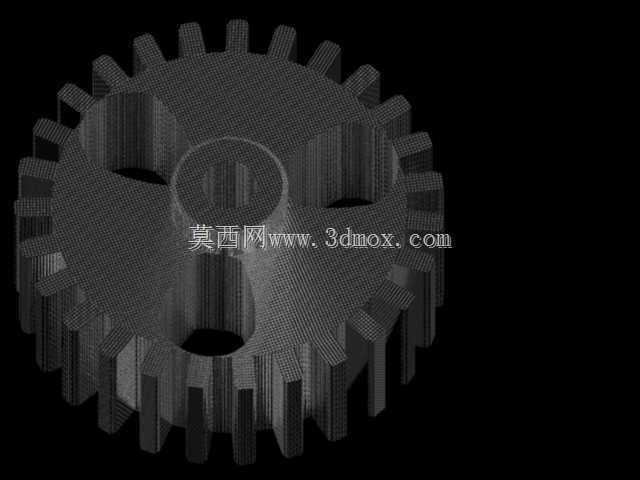

　　在交流稳压器的调压传动链路里，这类齿轮板是承担扭矩传递、动程转换的核心基础零件，区别于常规外置传动齿轮，它的安装场景完全处于稳压器内部的调压机构腔室，周边紧邻碳刷滑架、调压绕组支架以及位置反馈凸轮组，因此设计阶段首先要匹配腔室内的紧凑安装边界，不能照搬通用齿轮的参数做等比例缩放。从结构形态来看，该齿轮板采用辐板式整体成型结构，中心轮毂位置做了加厚凸台设计，凸台内的异型安装孔并非普通圆孔，而是匹配调压主轴的D型截面，目的是消除传动过程中的周向间隙，避免碳刷调压时出现回差导致输出电压波动，这一点是针对稳压器调压精度要求做的专属适配，和普通传动齿轮仅传递旋转扭矩的设计逻辑有明显区别。轮齿部分采用标准渐开线齿形，齿顶做了微小的倒角处理，

　　一方面是减少装配过程中齿面磕碰产生的毛刺，另一方面是和啮合的小模数驱动齿轮配合时，能降低入齿瞬间的卡滞概率，毕竟稳压器的调压动作多为小角度往复转动，频繁的正反向啮合如果齿顶棱边过于尖锐，长期运行后容易出现齿面点蚀，进而导致传动卡涩、调压响应滞后。辐板上开设的三个异型减重孔并非单纯为了减少材料用量，孔位的分布是经过动平衡校核的，因为稳压器在自动调压过程中，齿轮板的转速虽然不高，但如果质心偏离旋转中心，长期运行会产生周期性振动，传导到碳刷组件上就会出现接触不良、打火的问题，三个孔的位置刚好对应轮毂三个加强筋的间隙，在减重的同时不会削弱辐板的整体结构强度，孔边做的圆角过渡也能避免应力集中，防止长期交变载荷下辐板出现裂纹。安装边界方面，齿轮板的轴向厚度需要匹配腔室内两侧限位卡圈的间距，装配后轴向窜动量控制在0.1mm以内，既不能过紧导致转动阻力过大，也不能过松出现轴向窜动导致齿面啮合宽度不足；齿顶圆直径要和周边的绕组支架保持至少2mm的安全间隙，避免调压转动过程中齿顶刮蹭绕组绝缘层，造成绝缘破损短路的风险。实际应用场景中，这类齿轮板不仅用于常规的接触式交流稳压器，在部分参数相近的自耦调压器、精密调压电源的传动机构中也能适配，它的核心作用是把伺服电机输出的高转速小扭矩，通过和减速齿轮组的啮合转换为低转速大扭矩的旋转动作，带动碳刷架沿着绕组表面平滑移动，实现输出电压的连续调节。设计过程中还要考虑材料的选用匹配，因为稳压器内部长期处于通电升温的工作环境，

　　腔室内的常年工作温度在40-60摄氏度之间，所以齿轮板的材料需要具备良好的尺寸稳定性，不能因为长期受热出现齿形形变导致啮合间隙变化，同时还要兼顾一定的耐磨性能，毕竟稳压器的全生命周期内调压动作的累计次数可达数十万次，齿面的磨损量要控制在允许范围内，才能保证长期调压精度不出现明显衰减。和外置传动齿轮不同的是，这个齿轮板不需要做额外的表面防锈处理，因为稳压器内部腔室是相对封闭的，没有水汽、粉尘的直接侵蚀，过度的表面涂层反而会增加齿面的配合间隙，影响传动精度。在三维建模过程中，齿形的绘制需要严格匹配啮合齿轮的模数、压力角参数，同时要预留合理的齿侧间隙，既要保证正反向转动时没有明显空程，又要避免间隙过小导致高温下齿面膨胀卡滞；

　　中心安装孔的尺寸公差要和调压主轴的公差做适配，采用过渡配合的公差带，装配时不需要额外的键连接，靠D型截面的平面传递扭矩，既简化了装配工序，也减少了零件数量，提升了机构的整体可靠性。辐板与轮毂、轮缘的过渡位置都做了圆角处理，避免机加工过程中出现应力集中，也减少了热处理环节的变形概率，对于小批量生产的场景，这种结构既可以采用注塑成型加工，也可以采用粉末冶金烧结加工，两种工艺都能实现较高的尺寸一致性，不需要二次精加工齿面，能有效控制生产成本。在实际装配调试环节，齿轮板的啮合位置需要和驱动齿轮的中心距严格对齐，中心距偏差过大会导致齿面啮合过紧，转动阻力增大，伺服电机负载升高，严重时会触发过流保护导致调压功能失效；中心距偏差过大则会导致齿侧间隙过大，调压回差超标，输出电压的控制精度达不到设计要求。
