本田越野摩托车钢制制动盘结构设计

　　越野摩托车在非铺装路面、林道、沙地、泥地以及连续坡道中行驶时，制动系统承受的载荷与普通道路车辆有明显差异。制动盘作为盘式制动器中直接与摩擦片耦合的旋转零件，不仅要把制动钳输出的夹紧力转化为减速力矩，还要面对泥水冲刷、砂石撞击、热循环以及频繁冲击带来的复杂工况。该零件围绕本田CR与CRF系列越野车型的前、后制动位置进行结构还原，重点表现薄板环形盘体、中心安装边界、散热开孔以及轻量化轮廓之间的关系，适合用于摩托车底盘结构分析、制动系统装配校核、改装件方案讨论以及激光切割下料前的外形验证。

　　从实际用途看，制动盘安装在车轮轮毂侧，随车轮同步旋转。制动时，制动钳两侧摩擦片夹紧盘体，摩擦作用使车轮转速下降。越野场景下，骑手常在入弯前、下坡段、跳跃落地后以及低速脱困过程中反复使用制动，盘体会经历短时高温、泥水急冷和局部机械冲击。若盘体轮廓不合理，可能出现摩擦片接触面积不足、排泥不畅、热变形集中、安装孔位受力偏大等问题。因此在设计这类盘片时，不能只把它看作一个简单圆环，而需要同时考虑制动扭矩传递、摩擦面有效宽度、中心定位、孔边应力、板材厚度以及与轮毂、螺栓、制动钳的空间边界。

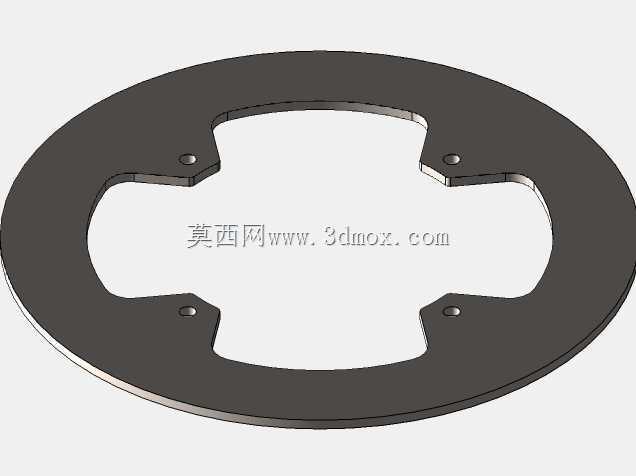

　　该模型的外形以扁平金属圆盘为基础，整体采用薄板结构，适合通过钢板或不锈钢板激光切割获得毛坯。盘体外侧保留连续的环形摩擦带，为摩擦片提供稳定接触区域；中心区域并非完整封闭盘面，而是通过多组异形开孔形成镂空结构。这些开孔一方面减少盘体质量，降低车轮非悬挂重量，另一方面在越野行驶中为泥水、粉尘和碎屑提供排出通道，减少摩擦面之间的磨粒滞留。盘体中部的安装轮廓与轮毂配合，孔位和缺口围绕中心轴线分布，用于传递制动扭矩并限制盘体相对轮毂的转动。

　　建模时应先建立车轮旋转轴线，再以轴线为基准绘制盘体外圆、内圆和摩擦带宽度。环形摩擦面需要保持足够的径向宽度，以覆盖摩擦片在制动过程中的接触范围；若摩擦带过窄，会导致比压升高、局部磨损加快；若过宽，则会增加无效质量并可能与制动钳或轮辐发生干涉。中心镂空区域的轮廓不宜随意追求造型，开孔边缘应避免尖锐转角，尤其是安装孔与镂空槽交汇位置，应设置圆滑过渡，降低激光切割件在冲击载荷下产生裂纹的风险。

　　安装边界是该类零件能否装车使用的关键。中心孔、定位缺口和固定孔需要与轮毂对应特征保持同轴和周向相位关系。盘体厚度会影响制动钳活塞行程、摩擦片间隙以及制动手感，因此在三维设计中应把盘体厚度、摩擦面平面度、安装孔分布圆直径、孔边到内轮廓的最小距离作为重点检查项。对于越野摩托车，盘体受到侧向撞击的概率较高，安装孔周围应保留足够材料宽度，避免孔边成为薄弱截面。外圆边缘与制动钳、轮辐、泥瓦等周边零件之间也要留出安全间隙，尤其在车轮受冲击产生微小位移时，不能出现刮碰。

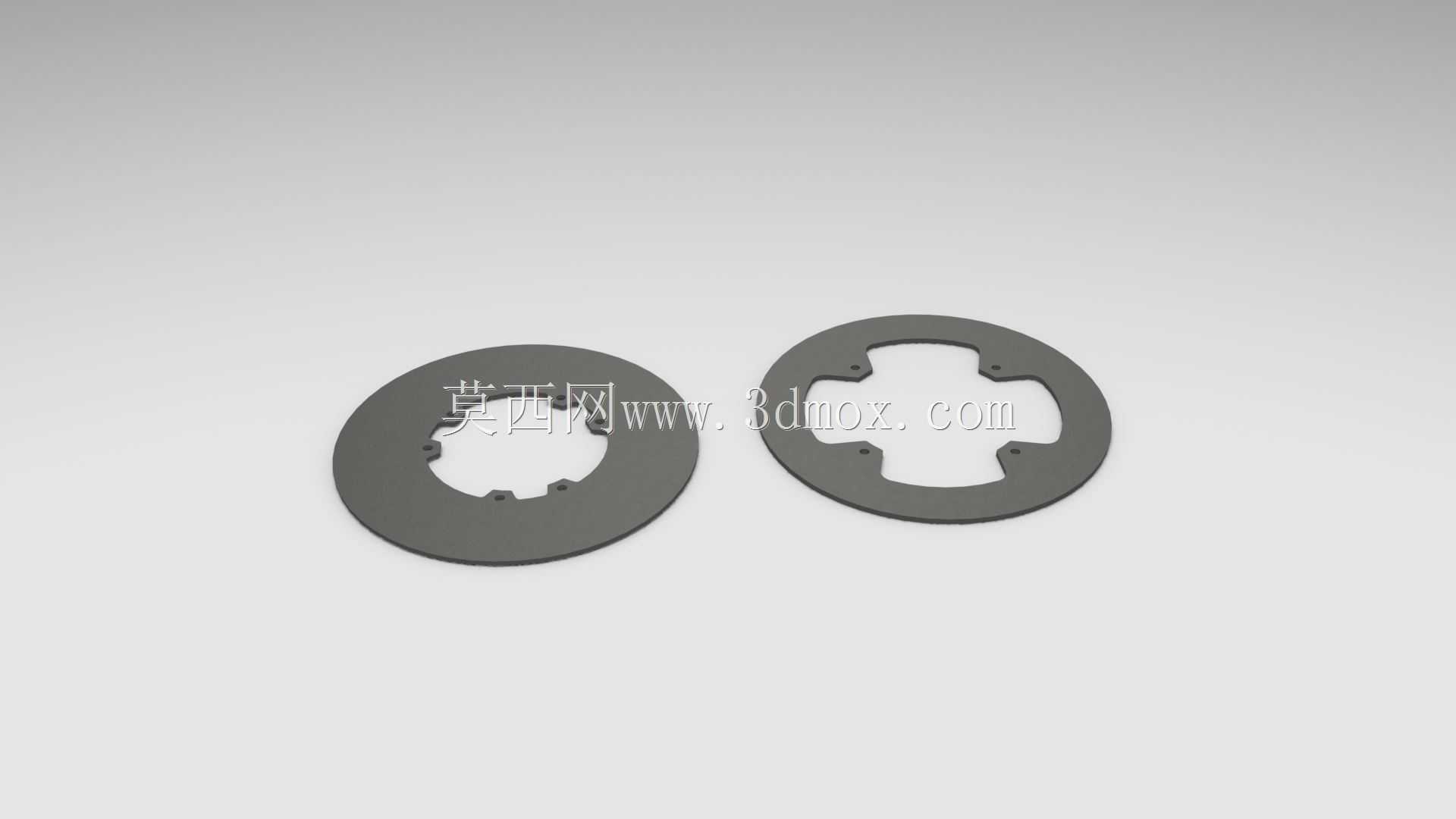

　　散热与排屑结构需要结合制动盘旋转方向理解。车辆前进时，盘体随车轮转动，开孔和弧形缺口可以带动空气穿过盘面，帮助摩擦热散出；在泥水环境中，开孔又能让摩擦片刮下的污泥和水膜更快离开接触区，降低制动迟滞感。模型中两种盘片轮廓体现了不同开孔布局：一种偏向保留较完整的环形摩擦区，适合强调制动稳定性；另一种中心镂空面积更大，轻量化和排泥特征更明显，适合越野改装场景。设计时应在摩擦面积、结构刚度和开孔率之间平衡，不能单纯为了减轻重量而削弱盘体刚性。

　　从制造角度看，这类盘件通常先由板材切割出平面轮廓，再进行孔位加工、去毛刺、倒角、平面度校正和必要的表面处理。三维模型中应准确表达外圆、内孔、异形槽、安装孔和盘厚，使切割路径与成品轮廓一致。摩擦面不应设置无意义的凸起或装饰特征，因为制动过程要求摩擦片在环形区域内平稳贴合。盘体边缘的小倒角可以减少应力集中和切割毛刺，但不能影响摩擦片有效接触。若用于后续工程出图，还应补充材料厚度、孔位公差、同轴要求、表面粗糙度以及热处理或表面强化要求。

　　在装配关系上，制动盘不是孤立零件。它需要与轮毂端面贴合，通过固定件锁紧，并与制动钳摩擦片保持规定间隙。模型审查时应沿车轮轴线检查盘体是否位于摩擦片中央，沿径向检查外圆是否进入制动钳有效扫掠范围，沿周向检查安装缺口是否与轮毂驱动特征匹配。对于前制动盘，直径通常更大，以获得较高制动力矩；后制动盘则更强调低速控制、泥地排屑和抗冲击能力。虽然模型展示的是盘体本身，但在完整底盘设计中，还应把轮胎、轮辐、轮毂、制动钳、前叉或后摇臂一并纳入干涉检查。

　　结构强度方面，盘体最需要关注的是开孔桥接区和安装孔周边。制动扭矩从摩擦面通过盘体传到中心安装区，材料在孔与孔之间、孔与外轮廓之间形成传力路径。若镂空槽过长、连接臂过窄，紧急制动时可能产生明显弹性变形，导致制动踏板或手柄手感发软。合理的做法是让中心连接臂均匀分布，截面变化平缓，避免局部突然收窄；外摩擦环则保持连续，以保证摩擦片在整个制动过程中接触稳定。

　　该制动盘模型适用于摩托车制动系统教学、越野车型零部件逆向参考、切割件结构设计以及装配空间验证。通过它可以直观理解薄板制动盘如何在有限重量下完成扭矩传递、摩擦制动、散热排泥和轮毂安装等功能，也能提醒设计者在外观开孔之外，重点校核孔位、间隙、摩擦带宽度和盘体刚性。
