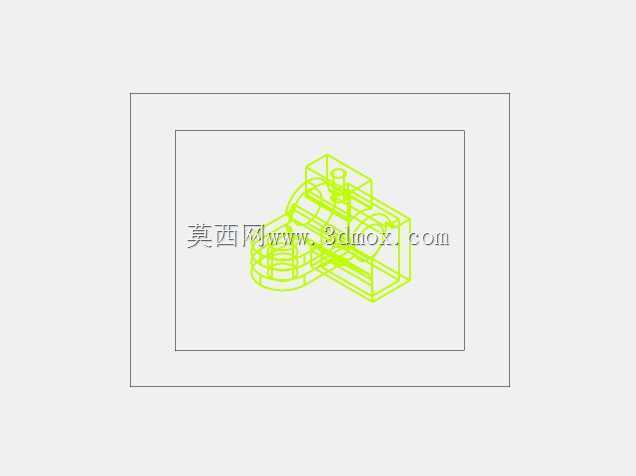

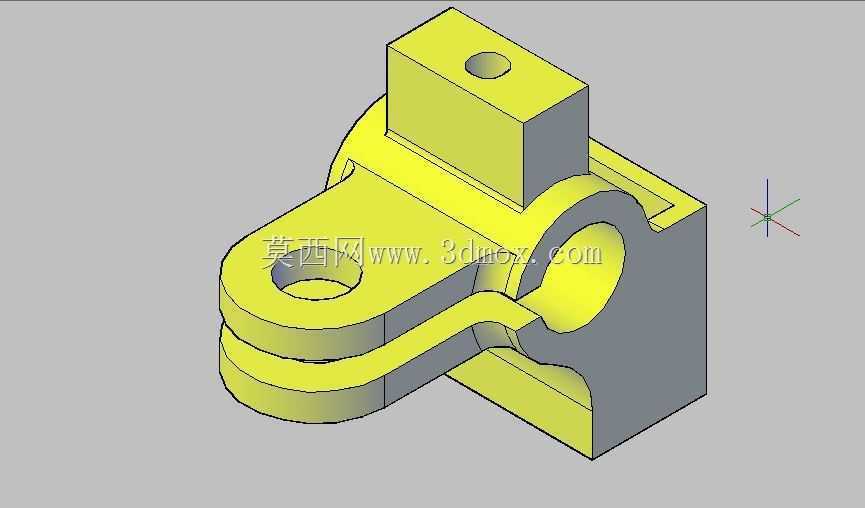

在工业传动系统的停机安全控制环节里,这类制动构件是电机输出轴端的核心配套部件,主要承担电机断电后的快速锁止、负载保持功能,避免传动链路在惯性作用下出现非预期转动,广泛适配起重设备、输送线、机床主轴等需要精准停机定位的场景,尤其是在垂直起升类工况中,可靠的制动结构能直接避免溜钩、坠物等安全风险,是传动系统安全冗余设计里不可缺失的一环。从结构设计逻辑来看,这个构件采用了分体式抱合的基础构型,主体的环形套腔是直接与电机输出轴侧的制动鼓配合的工作面,内腔的圆弧面加工精度直接决定制动时的接触贴合率,设计时需要预留0.2到0.3毫米的摩擦片安装间隙,避免常态运行时出现拖磨损耗。上部的凸台结构是制动驱动力的输入接口,
预留的通孔用于连接驱动推杆或者杠杆机构,当制动指令触发时,外部驱动力通过这个凸台传递,带动两侧的抱合臂绕铰接点收拢,对制动鼓施加径向正压力,依靠摩擦力实现转轴的减速锁止。侧面延伸的弧形连接臂是整个构件的力传递路径,设计时做了等强度的圆弧过渡,避免直角位置出现应力集中,在反复的开合制动载荷下,这个位置的疲劳强度直接决定构件的使用寿命,建模时特意对过渡圆角做了加厚处理,匹配常用的球墨铸铁材质的力学性能,不需要额外做加强筋就能满足百万次制动循环的强度要求。右侧的方形基座是整个制动器的安装定位基准,基座上的凹槽结构用于和电机端盖的定位凸台配合,安装时不需要额外做同轴度找正,只要把基座凹槽卡入端盖凸台,
拧紧紧固螺栓就能保证制动腔和输出轴的同轴度控制在0.1毫米以内,大幅降低现场安装的调试难度。从安装边界来看,整个构件的轴向宽度控制在适配Y系列100到132机座号电机的尺寸范围内,环形腔的内径匹配常规120毫米直径的制动鼓,上部凸台的通孔中心到安装基座底面的高度差,和常用的电磁制动推动器的输出行程完全匹配,不需要额外做转接件就能直接装配。在实际工况适配性上,这个结构的开合角度预留了足够的摩擦片磨损补偿空间,当摩擦片磨损量达到2毫米时,只需要调整推杆的连接长度就能恢复正常的制动间隙,不需要拆解整个制动构件,日常维护的操作门槛很低。建模过程中对各个配合面的公差做了匹配设定,环形内腔的圆柱度公差控制在0.05毫米,
安装基座的平面度公差不超过0.03毫米,保证装配后不会出现偏磨问题。力传递路径上的各个铰接位置都预留了润滑脂注油通道的安装空间,长期运行时可以定期注油保养,降低铰接位置的磨损速率。不同于一体式的制动钳结构,这种抱合式的构型对制动鼓的包角更大,制动时的接触面积能达到整个圆周的70%以上,相同正压力下能提供更大的制动力矩,同时单位面积的摩擦压强更低,能有效延长摩擦片的更换周期。在结构细节处理上,所有的棱边都做了1到2毫米的倒角处理,既避免装配时划伤操作人员,也能消除热处理环节的应力集中点,降低铸件开裂的风险。上部凸台的通孔做了铰孔加工要求,和驱动销轴的配合采用H7/k6的过渡配合,避免长期受冲击载荷出现销轴松旷的问题。侧面连接臂的截面采用变厚度设计,靠近铰接点和受力输入点的位置厚度更大,中间力传递段厚度适当减小,在保证整体强度的前提下尽可能降低构件的自重,减少制动动作时的惯性冲击,提升制动响应速度。
