内燃机用带环槽活塞结构三维数模

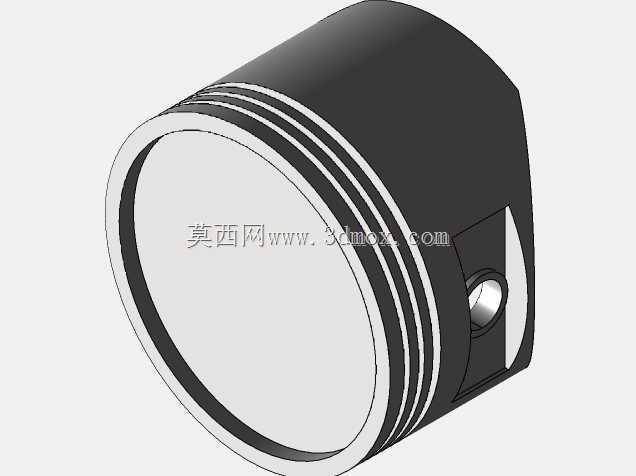

　　在往复式动力机械的结构体系里，活塞是直接参与能量转换的核心承压部件，不管是小排量通用汽油机、车用柴油机，还是部分小型空气压缩机的往复压缩单元，都需要依靠活塞在缸筒内的规律往复运动，完成工质密封、压力传递、动力输出的核心流程，其结构设计的合理性，直接决定了整套动力单元的压缩比稳定性、密封可靠性、运行寿命与动力输出效率。这款活塞的设计完全围绕实际工况的受力与密封需求展开，整体采用回转类主体加侧向销座的结构布局，主体外圆柱面加工有三道等距分布的环槽结构，用于配套安装活塞环，其中靠燃烧室侧的环槽适配气环，负责阻隔燃烧室内高压工质向曲轴箱窜动，靠销座侧的环槽适配油环，负责刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧。环槽的宽度、

　　深度以及相邻环槽的间距都经过匹配计算，既保证活塞环安装后有足够的胀缩余量适配缸筒的微观形变，也避免环槽间距过小导致活塞头部热传导路径不足，引发工作状态下的热变形卡滞。活塞侧向的销座采用对称式凸台结构，内部加工有贯穿的销孔，用于安装活塞销，连接活塞与连杆组件，销孔的位置经过偏心量匹配，可有效降低活塞换向时对缸壁的敲击噪声，同时销座与活塞主体的过渡位置做了圆弧加强处理，避免工作过程中燃气压力与往复惯性力叠加，在过渡位置产生应力集中导致部件开裂。活塞的内腔采用薄壁镂空设计，在保证整体结构刚度满足最高爆发压力要求的前提下，尽可能降低活塞自身的往复运动质量，以此减小曲轴连杆机构的往复惯性载荷，降低整机运行过程中的振动水平，

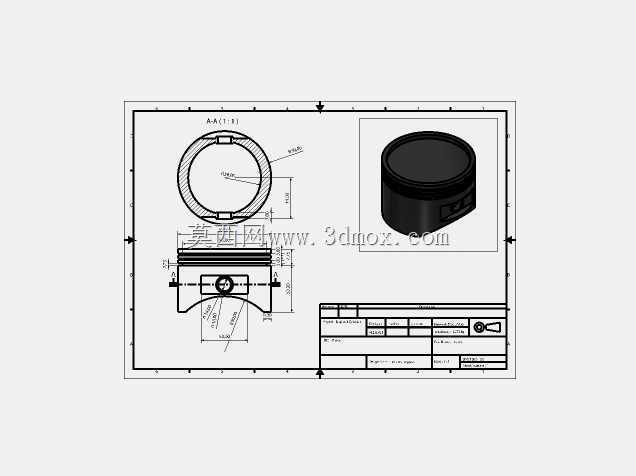

　　同时内腔的轮廓也匹配了冷却油道的喷射路径，保证工作过程中机油可以喷射到活塞头部内侧，带走燃气传递的热量，控制活塞整体的工作温度在材料允许范围内。从安装边界来看，这款活塞的外形尺寸为直径100毫米、总高度67.75毫米，适配内径100毫米的缸筒组件，安装时需要先将活塞环按开口错位要求装入对应环槽，再通过活塞销将活塞与连杆小头连接，销孔两端配套卡簧限制活塞销的轴向窜动，安装完成后活塞在缸筒内的往复行程需要与曲轴的曲柄半径匹配，保证活塞运行到上止点时，活塞顶面与缸盖之间的压缩余隙符合设计值，避免压缩比异常引发的动力不足或者爆震问题。在实际选型应用中，这类尺寸的活塞多用于中等排量的通用动力机械或者小型固定动力机组，

　　设计过程中需要重点匹配活塞与缸筒的配合间隙，间隙过大会导致密封性能下降、敲缸异响，间隙过小则会在热机状态下出现活塞膨胀卡滞，引发拉缸故障；同时活塞环槽的加工精度需要严格控制，槽侧的平面度与粗糙度直接影响活塞环的密封效果，若槽侧加工精度不足，会导致活塞环无法完全贴合槽面，出现燃气窜漏、机油上窜的问题。另外活塞销孔的同轴度、销座与活塞轴线的垂直度也有严格的公差要求，若形位公差超差，会导致活塞在缸筒内出现偏磨，不仅会缩短活塞与缸筒的使用寿命，还会增加整机的运行摩擦阻力，降低动力输出效率。
