交流稳压器接头连接用摇篮块结构件

　　在交流稳压器的组装生产环节，这类摇篮块属于核心的接头配套承载结构，主要承担接头部件的定位、支撑以及相邻加工部件的衔接作用，是稳压器内部导电连接部位的基础固定零件。从实际应用场景来看，交流稳压器长期处于电网电压波动的工况下运行，内部接头部位既要承载电流导通的接触应力，也要承受设备运行过程中产生的微幅振动，摇篮块的结构设计直接决定了接头连接的稳定性，一旦该部件出现形变或者定位偏差，很容易导致接头接触不良、局部温升过高，甚至引发稳压器输出电压异常的故障。

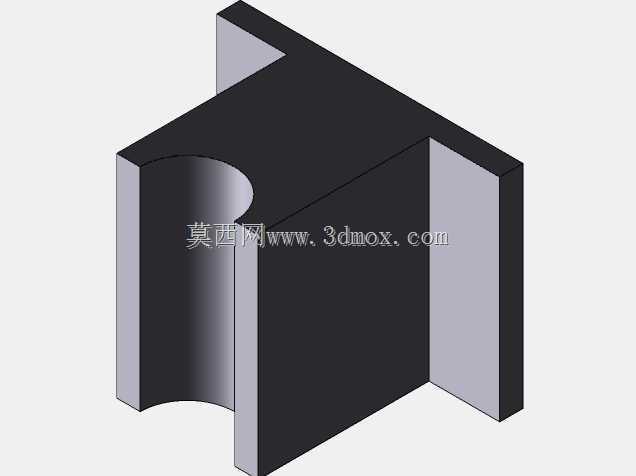

　　从结构设计思路来看，该零件采用一体式机加工成型方案，底部设置带安装平面的凸缘结构，安装平面的平面度公差控制在0.05mm以内，能够保证与稳压器内部安装基面的完全贴合，避免安装后出现倾斜偏移；上部的弧形凹槽结构是核心功能位，凹槽的曲率半径与配套接头的外圆弧尺寸完全匹配，对接头形成半包围式的承托，既可以限制接头径向的窜动，也能在接头装配时起到快速导向定位的作用，减少装配环节的调整时间。两侧的立式挡边结构高度经过精准核算，刚好覆盖接头的配合段长度，既不会因为挡边过高干涉接头的接线操作，也不会因为挡边过短导致接头侧向受力时脱出。

　　在安装边界方面，该零件的底部安装孔位间距严格匹配稳压器内部安装板的预设孔位，安装时不需要额外进行打孔调整，直接采用标准紧固件即可完成固定；零件的整体外形轮廓做了倒角处理，所有锐边都倒钝至R0.3，避免装配过程中划伤操作人员或者损坏接头的绝缘层。从受力特性来看，该零件的壁厚设计经过应力仿真验证，在接头额定电流下的接触压力、设备运输过程中的冲击载荷共同作用下，最大形变值控制在0.02mm以内，完全满足稳压器全生命周期的使用强度要求，不会因为长期受力出现塑性变形。

　　实际生产加工过程中，该零件的弧形凹槽与底部安装平面的位置度公差要求较高，加工时需要一次装夹完成两个关键面的铣削加工，避免二次装夹带来的定位误差，保证接头安装后与相邻导电部件的同轴度符合电气装配要求。在稳压器的整机装配流程里，摇篮块属于最先预装到安装基板上的结构件，预装完成后再进行接头部件的压装与接线，后续的绝缘测试、耐压测试环节中，该零件的结构稳定性也会直接影响测试数据的准确性，如果摇篮块的定位存在偏差，接头与周边部件的安全绝缘距离就可能不满足规范要求，需要返工调整。不同于普通的通用支撑件，该摇篮块的结构完全匹配对应型号交流稳压器的接头尺寸，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩了零件的占用空间，为稳压器内部其他元器件的布局留出了足够的余量，也能在一定程度上降低整机的材料成本。
