WEG CFW300变频驱动器电气结构设计

　　在工业电气传动系统的设计选型环节，低压变频驱动单元的结构适配性直接决定了成套柜内的布局效率与后期运维便利性，WEG CFW300系列变频单元的结构设计，正是瞄准中小功率传动场景的安装痛点完成的全维度适配。从实际应用场景来看，这类驱动单元广泛覆盖轻工生产线的传送带调速、小型风机泵类的工况调节、配套加工设备的主轴转速匹配等场景，这类场景普遍存在柜内安装空间紧凑、现场布线条件复杂、运维操作频次较高的共性特点，因此产品在结构设计阶段就没有走通用大体积变频的冗余路线，而是把安装边界的紧凑性作为核心设计锚点。

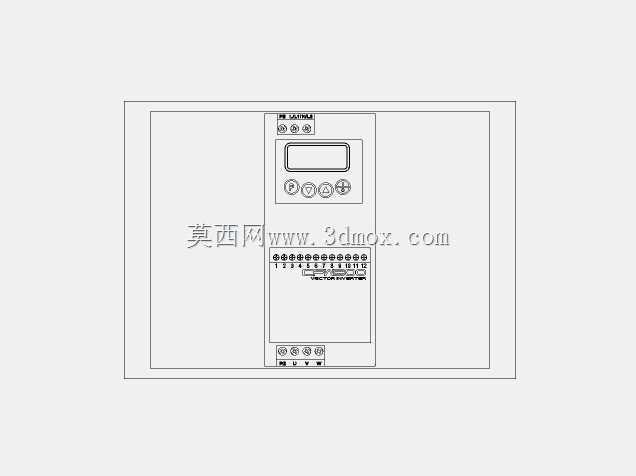

　　从产品功能特性对应的结构设计来看，正面操作区的布局完全贴合现场运维的操作逻辑：最上方的状态显示区域采用嵌入式安装的数码显示模组，凸起高度控制在5mm以内，既避免了柜内操作时的误磕碰，又能保证操作人员在1.2米的常规操作距离下清晰读取运行参数；显示区下方的功能按键组采用凹凸式触感设计，每个按键的按压行程设置为1.5mm，配合按键旁的标准化功能标识，操作人员即使在柜内光线不足的情况下，也能通过触感完成参数调整、运行状态切换等操作，不需要额外俯身辨识按键标识。主接线端子区设置在操作区下方的内凹腔体中，腔体深度预留了20mm的走线空间，强电动力线与弱电控制线的接线位之间设置了10mm高的绝缘分隔筋，从结构层面规避了强弱电布线时的信号干扰风险，端子排的固定位采用通用的M4螺丝孔位，适配行业内通用的叉形、圆形冷压端子，不需要额外采购专用接线配件就能完成现场布线。

　　在安装边界的尺寸设计上，这款变频单元的主体采用方正的立式壳体结构，壳体侧边预留了3mm的安装间隙余量，既可以采用背部导轨卡扣式安装，适配标准35mm电气安装导轨，也可以通过壳体四角的沉头安装孔直接用螺丝固定在柜内安装板上，两种安装方式的孔位完全兼容，不需要额外加工转接板。壳体的散热通道采用上下贯通的直通风道设计，进风口设置在壳体底部，出风口设置在顶部，风道内部没有多余的结构遮挡，配合壳体内部功率元件的贴壁安装设计，能让自然对流的空气直接带走元件工作产生的热量，在常规环境温度下不需要额外加装散热风扇就能满足额定功率下的持续运行需求，既降低了设备自身的功耗，也减少了后期风扇故障带来的运维成本。

　　从设计思路的落地细节来看，壳体的所有边角都做了R2的圆角处理，避免安装过程中尖锐边角划伤操作人员或者划破线缆绝缘层；操作区的透明防护盖板采用卡扣式固定，不需要借助工具就能快速打开完成参数设置，盖板闭合后能达到IP20的防护等级，阻挡柜内的灰尘、金属碎屑落入操作按键缝隙造成接触不良。功率元件的安装位与壳体背部的安装平面之间预留了0.2mm的导热胶填充间隙，当设备需要满功率长时间运行时，用户可以自行在背部粘贴导热垫，将热量传导到柜内安装板上辅助散热，不需要对原有壳体结构做任何改装。

　　在实际的成套柜布局设计中，这款变频单元的紧凑尺寸能让单台标准GGD柜内的安装容量提升30%左右，因为其接线区的内凹设计，线缆完成接线后不会额外占用柜体前部的操作空间，相邻安装的两个变频单元之间只需要预留10mm的散热间隙就能满足运行要求，不需要像传统大体积变频那样预留几十毫米的间隔空间。对于设备改造类项目来说，这种兼容两种安装方式的结构设计，能直接替换原有柜内的老旧驱动单元，不需要重新打孔加工安装板，也不需要调整原有柜内的布线走向，能大幅缩短现场改造的施工周期。

　　从结构建模的角度来看，这款产品的三维结构完全还原了实物的安装细节，包括所有卡扣的位置、端子排的接线空间、按键的凸起高度、安装孔的精确坐标，设计人员在完成柜内布局时，可以直接调用模型完成干涉检查，提前验证布线空间是否充足、操作距离是否符合人机工程要求，避免后期现场安装时出现结构干涉、操作空间不足的问题。模型的结构分层完全按照实物的装配逻辑划分，壳体、操作面板、端子排、卡扣等部件都是独立的可编辑结构，设计人员可以根据实际项目的需求，调整安装附件的配置，比如加装外部操作面板的延长线固定位、通信模块的扩展安装位等，不需要从零开始重构模型结构。
