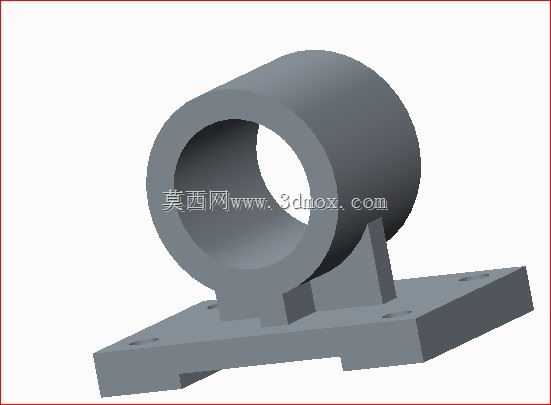

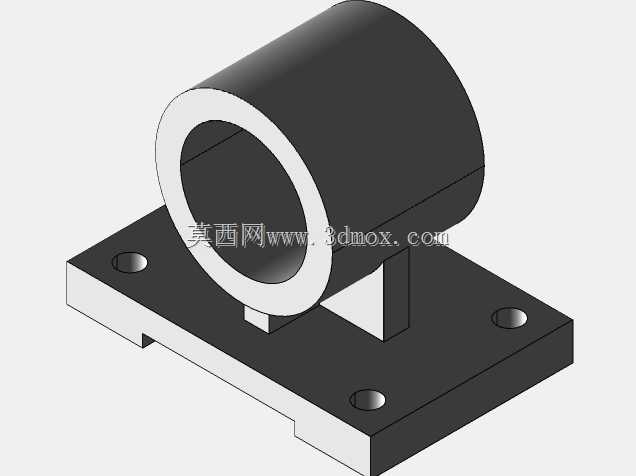

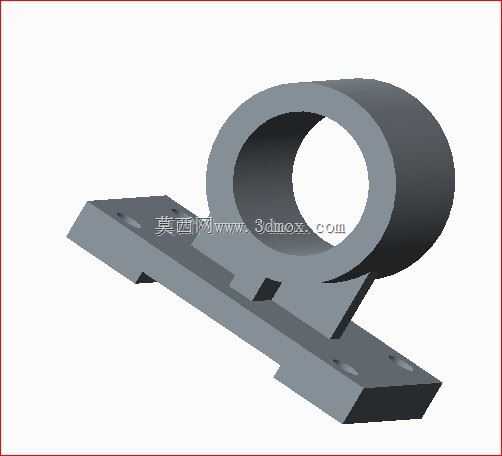

带安装底座的卧式轴套支撑固定座

　　做结构设计这么多年，这类带安装底座的卧式支撑件，是设备里最容易被忽略但又直接影响传动稳定性的零件，很多刚入行的工程师做这类零件的时候，要么只关注轴孔的配合公差，要么把底座做的过于厚重徒增成本，很少会结合实际安装场景去平衡刚性、安装空间和装配便利性。这个支撑固定座的核心功能，是为穿过轴孔的回转类零件提供径向支撑，同时通过底部的安装板实现与设备机架的刚性连接，常见于小型输送线的从动辊支撑、小型传动机构的光轴定位、工装夹具的导向轴固定这类场景，相比立式支撑座，卧式结构的重心更低，在有小幅振动的设备工况下，连接稳定性更好，不容易出现固定螺栓松动的问题。

　　从结构设计思路来看，这个零件把支撑轴套和安装底座做成了一体化结构，省去了分体式结构需要额外加工连接面、加装紧固件的工序，也避免了分体装配带来的累积公差，轴套部分的壁厚做了均匀化处理，既保证了轴孔受力时不会出现薄壁变形，也不会因为壁厚不均导致注塑或者铸造过程中出现缩孔缺陷。底座部分做了下沉式的安装槽设计，两侧的凸台刚好可以卡在机架的安装导轨上，装配的时候不需要额外做定位治具，直接把底座卡入导轨槽就能完成预定位，再穿入固定螺栓即可，能大幅减少现场装配的调整时间。底座上的安装孔做了沉头设计，螺栓锁紧后头部不会突出底座平面，不会和周边运动的零部件产生干涉，这一点在空间紧凑的小型设备里尤其重要，很多新手设计的时候容易忽略沉头深度，导致螺栓头突出刮蹭到传动皮带或者线缆。

　　关于安装边界和尺寸配合，轴孔的内径是和配套的光轴或者轴套做间隙配合的，实际选型的时候要注意，轴孔的长度和支撑轴的直径比例要控制在合理范围，一般来说支撑长度不小于轴径的1.2倍，才能保证支撑的稳定性，避免轴在转动过程中出现翘曲。底座的总宽度要和所适配的安装导轨槽宽匹配，下沉槽的深度一般在3-5mm，既能起到定位作用，也不会因为槽深过大导致底座有效厚度不足。安装孔的中心距要和机架上的预装孔位严格对齐，孔的直径比所用固定螺栓大0.5-1mm，给装配留出适当的调整余量，避免因为加工误差导致螺栓无法穿入。轴套的中心高是这个零件最关键的安装尺寸，直接决定了被支撑轴的中心高度，设计的时候要和配对的主动轴、传动轮中心高保持一致，否则会出现传动带跑偏、齿轮啮合异常的问题。

　　实际应用中，这类支撑座如果用在有粉尘或者切削液的工况下，可以在轴孔两端加装密封圈，避免杂质进入轴孔磨损配合面，延长零件的使用寿命。如果是用在有一定载荷的传动场景，轴孔内壁可以加装铜套或者直线轴承，把滑动摩擦变成滚动摩擦，降低传动阻力，这时候轴孔的内径公差要根据所配轴承的外径公差做调整，保证轴承能够顺利压入，同时不会出现配合过松导致跑外圈的问题。底座和轴套连接的位置做了加强筋过渡，避免应力集中，在承受径向载荷的时候，连接位置不会出现断裂问题，很多人做设计的时候容易漏掉这个过渡结构，设备运行一段时间后就会在直角连接处出现裂纹，尤其是在有冲击载荷的工况下，加强筋的作用非常明显。

　　从建模逻辑上来说，做这个零件的时候要先确定轴孔的中心高，再向下推导底座的厚度和安装槽的深度，之后再确定安装孔的位置和轴套的长度，最后做过渡圆角和沉头孔的细节，建模过程中要注意壁厚的均匀性，所有的转角位置都要做圆角处理，避免应力集中，同时也要考虑加工工艺性，如果是采用铣削加工的金属件，要保证刀具能够顺利到达所有加工面，不要出现无法加工的死角；如果是采用注塑工艺的塑料件，要设计合适的拔模斜度，保证零件能够顺利脱模。
