交流稳压器用U型铰接支撑机械构件

　　该构件是交流稳压设备内部用于承载核心调压模组的支撑铰接部件，在交流稳压器的整机结构中，承担着固定调压线圈筒体、衔接两侧铰接摆臂的核心作用，是稳压器实现电压调整过程中，支撑活动调压组件完成角度偏转、位置微调的关键受力结构件。从实际应用场景来看，这类构件多用于接触式交流稳压器的调压机构总成中，当稳压器根据输入电压波动调整碳刷与线圈绕组的接触位置时，两侧的摆臂会绕端部铰接孔产生小角度往复摆动，底部的筒体安装位用于套设固定调压线圈的中心定位轴，确保线圈在摆臂摆动过程中始终保持轴向定位精度，不会出现径向窜动影响碳刷接触可靠性。

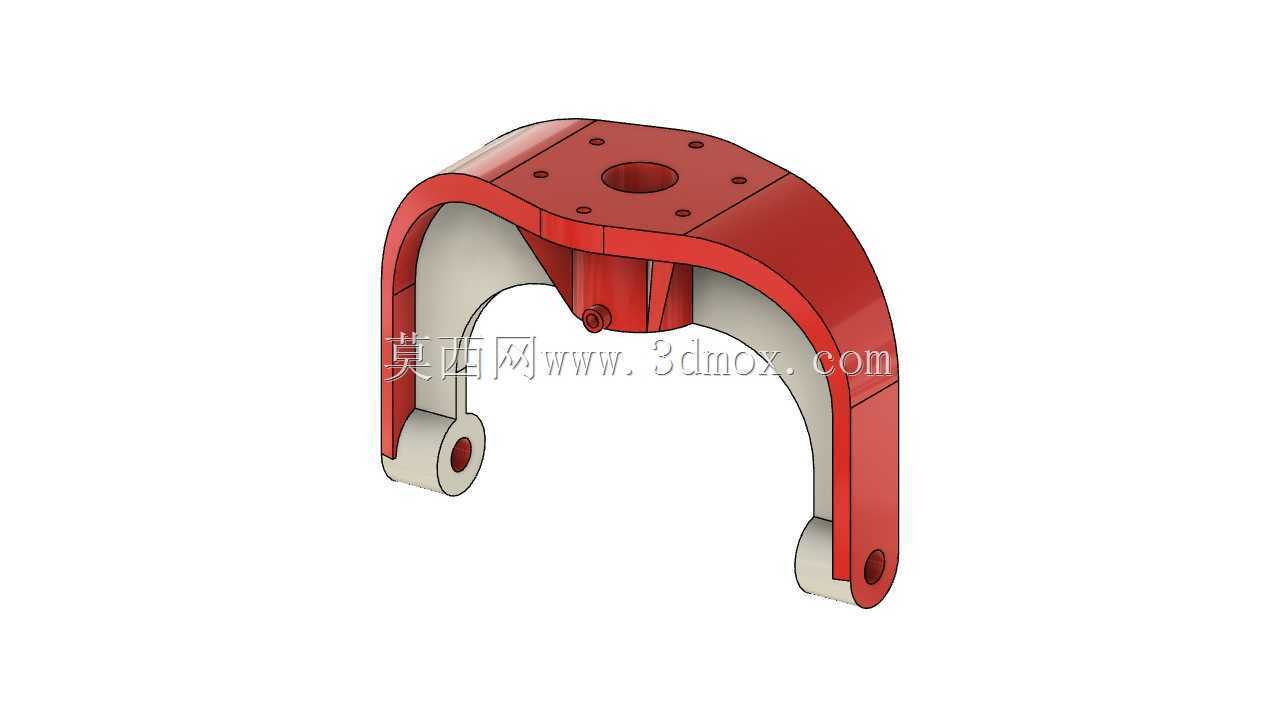

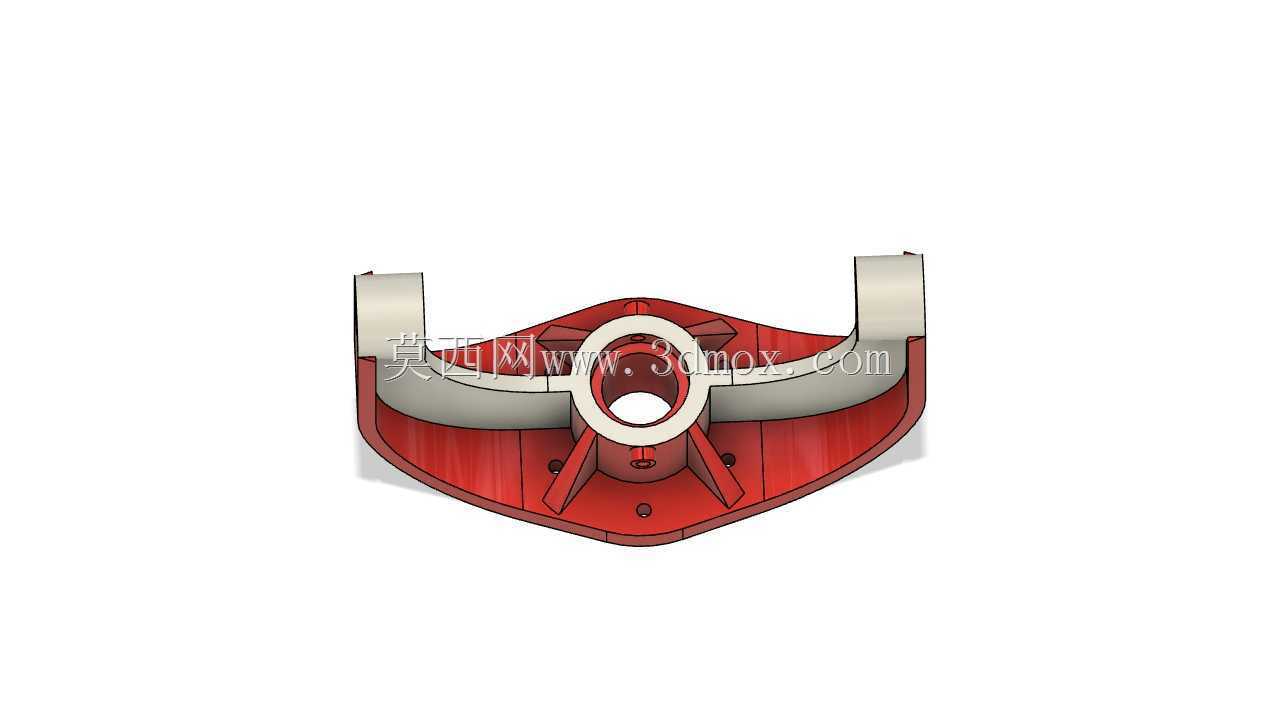

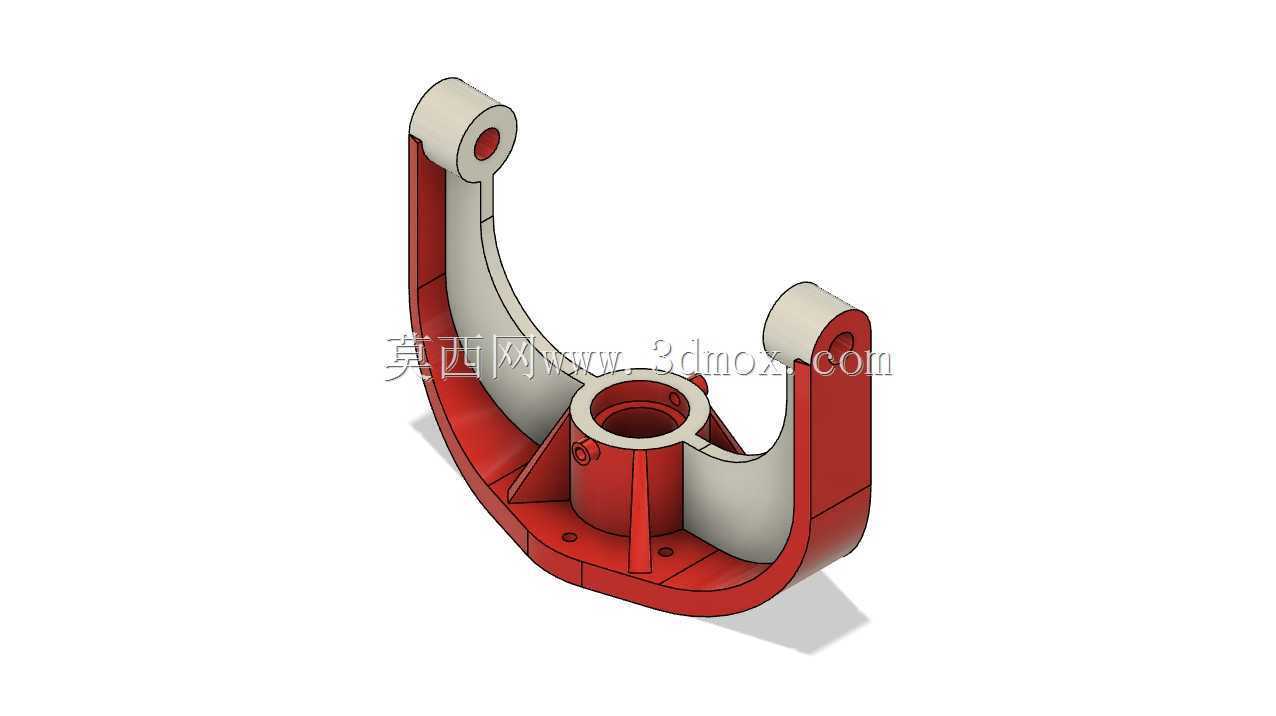

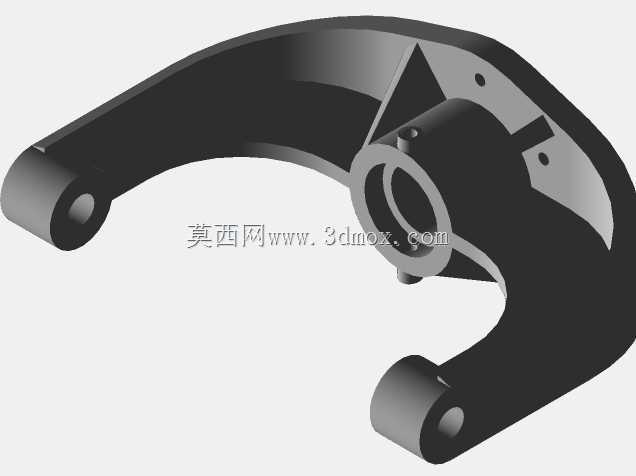

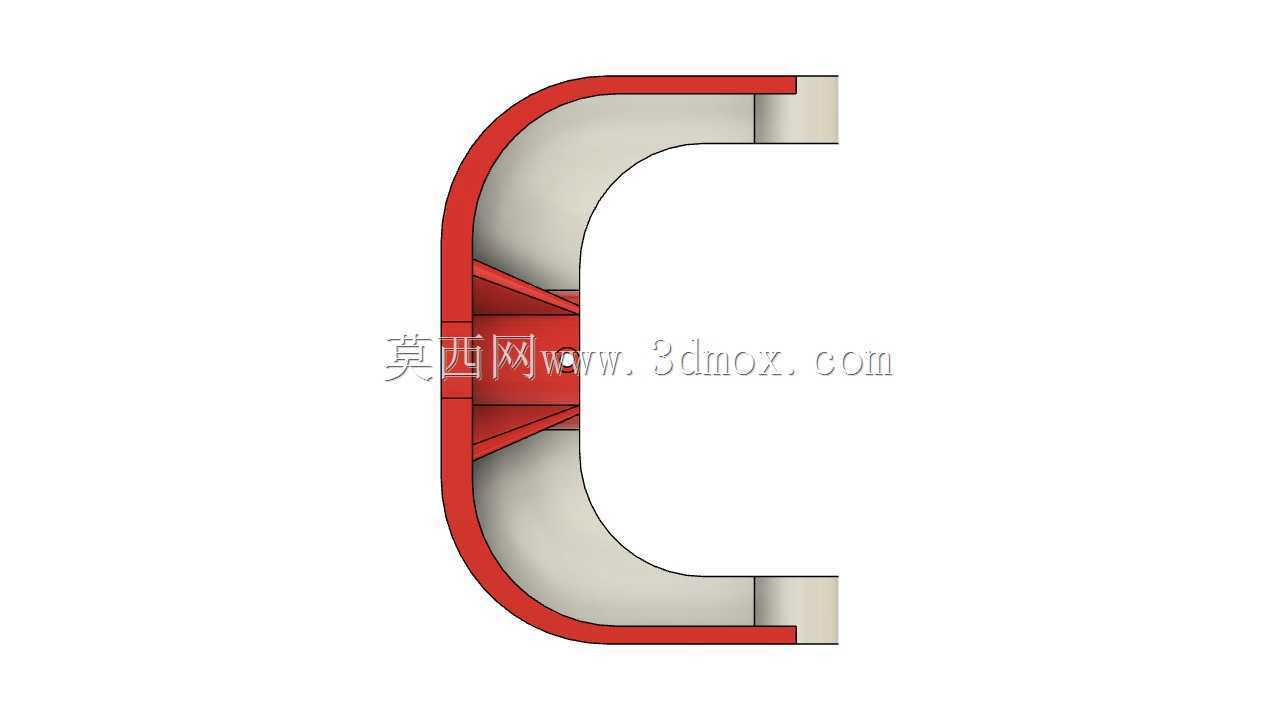

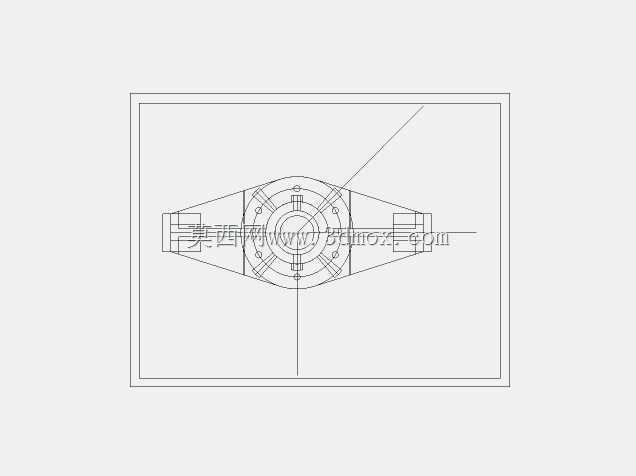

　　从结构功能特性来看，构件整体采用一体化铸造成型后做机加工的工艺路线，主体为U型对称布局，底部是带加强筋的环形安装基座，基座中心设置同轴的筒体定位腔，腔体内壁预留有轴向定位卡槽，用于和调压线圈中心骨架的凸台配合，限制线圈周向转动；基座底面分布三个沉头安装孔，可通过螺栓将整个构件固定在稳压器的内部安装钣金上，安装孔的位置度公差控制在0.1mm以内，避免装配后出现基座偏斜导致摆臂运动卡滞。两侧向上延伸的摆臂为变截面弧形结构，靠近基座的位置厚度更大，向端部铰接孔位置逐渐收窄，在保证结构强度的前提下尽可能降低构件自重，减少摆臂摆动时的惯性力矩；摆臂端部的铰接孔内压装有铜套，用于和铰接销轴配合，铜套的内径公差带选用H7，和销轴的g6公差配合形成间隙配合，保证摆臂转动顺滑无卡滞，同时铜套的自润滑特性可以减少长期往复摆动带来的磨损，提升构件的使用寿命。

　　设计过程中首先围绕稳压器内部的安装边界做尺寸约束，构件整体的最大外轮廓宽度控制在120mm以内，总高度不超过95mm，底部基座的最大外径为70mm，确保可以适配额定容量5kVA到10kVA的立式交流稳压器的内部安装空间，不会和周边的接线端子、散热风道、控制电路板产生结构干涉。受力校核阶段重点验证了摆臂在最大负载下的结构强度，当摆臂端部承受调压组件带来的150N径向载荷时，摆臂的最大形变量控制在0.05mm以内，不会因为形变导致铰接孔同轴度超差，同时基座和摆臂衔接的位置设置了三角形加强筋，筋板厚度为4mm，有效分散摆臂摆动时传递到基座的应力，避免长期交变载荷下出现应力集中导致的构件断裂。表面处理方面，构件主体采用喷塑工艺做红色绝缘涂层，摆臂内侧和铰接孔端面做机加工后镀锌处理，既满足稳压器内部的绝缘防护要求，也保证配合面的尺寸精度不会因为涂层厚度出现超差。

　　在实际装配调试环节，该构件的安装流程首先是将铜套压入两侧摆臂的铰接孔内，保证铜套端面和摆臂端面齐平，随后将调压线圈的中心骨架对准基座的定位腔装入，通过基座侧面的紧定螺钉锁定骨架位置，再将整个构件通过底部沉头孔固定在稳压器的安装底板上，最后穿入铰接销轴连接摆臂和碳刷架组件，装配完成后需要手动摆动摆臂，验证全程无卡滞、无异响，摆臂的摆动角度范围可以覆盖-15°到+15°的调压行程，满足稳压器在160V到250V输入电压范围内的调压动作需求。从长期运行的可靠性角度出发，该结构的对称布局可以保证两侧摆臂的受力均匀，不会出现单侧偏磨的情况，加强筋的设计也让构件可以承受稳压器运输过程中的振动冲击，避免出现结构变形导致调压机构失效。
