Garrett454135涡轮配套连接法兰结构

　　这款法兰是专门适配Garrett 454135型号涡轮增压器的配套连接部件，在涡轮增压系统的管路对接环节承担核心作用。在汽车动力改装、原厂涡轮配套维修、性能车动力升级的实际场景中，这类法兰的匹配精度直接决定了增压管路的密封可靠性，一旦法兰的安装孔位偏差、密封面平面度不达标，很容易出现增压压力泄漏，直接导致涡轮迟滞加重、动力输出不足，严重时甚至会因为高温高压气体泄漏引发周边管线老化加速的问题。

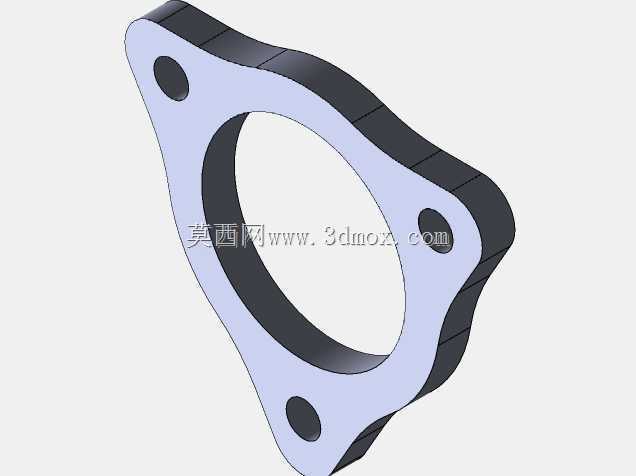

　　从实际功能来看，这款法兰属于对接式密封连接件，一侧贴合涡轮增压器的压气机或涡轮壳出口端面，另一侧对接进气或排气金属管路，通过三个周向均布的安装孔穿设螺栓实现压紧固定，中间的大直径通孔完全匹配涡轮端的通流口径，不会因为通流截面突变产生额外的气流阻力，避免影响涡轮的增压效率。设计过程中首先要确认涡轮端的安装基准，三个安装孔的中心距必须严格匹配涡轮壳体上的对应螺纹孔位置，孔位公差控制在±0.1mm以内，避免安装时出现螺栓别劲、法兰无法完全贴合密封面的问题。法兰本体的厚度经过匹配计算，既要保证螺栓压紧时不会出现结构变形，又要尽可能控制整体重量，避免给涡轮壳体增加额外的安装负载，毕竟涡轮在工作过程中本身会伴随持续的振动，过重的连接法兰会放大振动幅值，长期使用可能导致连接螺栓疲劳松脱。

　　法兰的密封面采用全平面加工设计，没有额外的密封槽结构，实际装配时配合耐高温密封垫片使用，适配金属管路的硬连接场景，密封面的平面度要求控制在0.05mm以内，表面粗糙度达到Ra1.6级别，保证垫片压紧后能够完全填充微观层面的表面间隙，在涡轮工作的高温高压环境下依然能保持稳定的密封性能。外形轮廓采用三角圆弧过渡设计，三个安装耳位置做了圆滑的倒角处理，既避免了尖锐边角在安装过程中割伤密封垫或者操作人员，也尽可能减少了法兰的外轮廓尺寸，在涡轮周边紧凑的安装空间内不会和周边的管线、支架产生干涉。

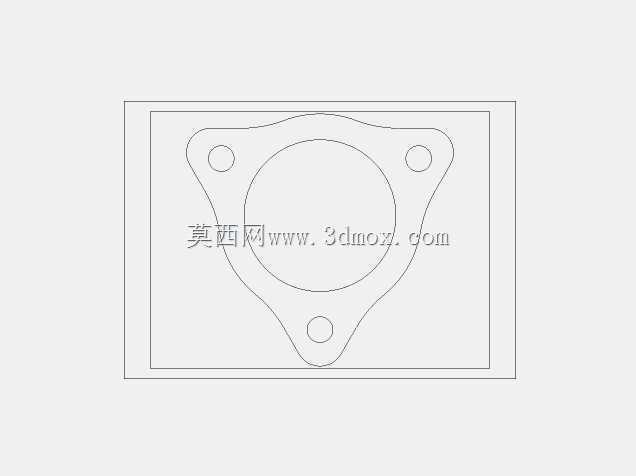

　　从安装边界来看，这款法兰的三个安装孔呈120度周向分布，完全匹配Garrett 454135涡轮的接口布局，安装时不需要对涡轮本体或者对接管路做额外的切割、打孔修改，属于直接替换的适配部件。法兰的内孔直径完全对齐涡轮的通流直径，内壁做了倒圆角处理，气流通过时不会产生尖锐的扰流，能够减少增压气流的压力损失，保证涡轮输出的增压压力能够顺畅传递到进气管路中。在材质选择的适配性上，这类法兰通常采用钢制或者铝合金材质加工，钢制版本适配排气侧的高温连接场景，能够承受排气端近千度的高温工作环境，铝合金版本适配压气机侧的低温进气侧，重量更轻，导热速度更快，能够一定程度降低进气温度。

　　在实际维修和改装作业中，这类专用法兰的匹配度远高于通用法兰，很多施工场景中如果使用孔位不对的通用法兰强行安装，往往会出现密封面错位、螺栓受力不均的问题，短时间使用就会出现漏气、螺栓断裂的故障。这款法兰的设计完全贴合对应型号涡轮的接口参数，安装时只需要将密封垫放置在法兰与涡轮端面之间，依次拧紧三个固定螺栓到规定扭矩即可，不需要额外做适配调整，能够大幅降低施工的难度，同时保证连接后的长期可靠性。法兰的侧边厚度均匀，螺栓压紧力能够均匀传递到整个密封面上，不会出现局部压力不足导致的密封失效问题，三个安装耳的位置做了局部加厚处理，避免螺栓拧紧时安装耳出现变形断裂的情况。
