适配路虎200/300TDI车型涡轮连接法兰

　　这款法兰件主要应用于路虎200/300TDI柴油动力单元的涡轮增压器与排气歧管、排气前段管路的连接工位，属于动力进排气系统的核心密封连接件，在实际装车场景中，需要同时承受涡轮端排出的高温排气冲击、持续的振动载荷以及管路对接的密封压力，是保障涡轮系统工作气密性、避免排气泄漏影响增压效率的关键结构件。

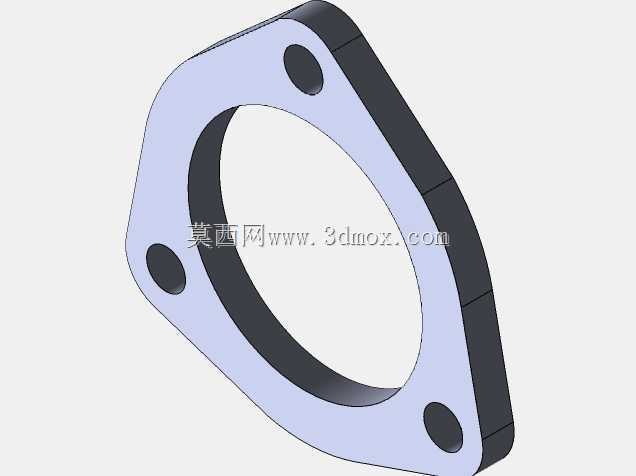

　　从实际使用需求出发，该法兰的设计首先围绕安装适配性展开，整体采用非对称三角式轮廓，三个安装孔位的位置完全匹配对应车型涡轮壳体与对接管路的预装螺栓点位，无需额外改动周边管路或壳体结构即可直接对位安装，三个孔位的孔径公差控制在螺栓过盈配合的合理区间，既保证安装时螺栓可以顺利穿入，又能避免间隙过大导致的安装错位问题。法兰中心的大直径通孔完全对应涡轮排气出口的通径，不会出现通径缩口导致的排气背压升高问题，保障涡轮排出的废气可以顺畅进入后续排气路段，不会因为法兰结构影响涡轮的工作响应速度。

　　结构设计上，法兰采用了等厚度的实体结构，厚度取值兼顾了高温下的结构刚性与安装空间限制，在排气系统持续高温工作的工况下，不会因为热应力产生翘曲变形，避免密封面失效导致的排气泄漏。法兰与密封垫接触的两个端面都做了平面度管控，表面粗糙度满足金属密封垫或者复合密封垫的压合要求，不需要额外涂抹密封胶即可实现可靠密封，降低后期维护的操作难度。三个安装凸耳的位置做了圆弧过渡处理，避免尖角位置产生应力集中，在长期振动工况下不会出现凸耳断裂的问题，法兰外缘的轮廓做了倒角处理，既可以去除加工毛刺，也能避免安装过程中划伤周边的线束或者管路。

　　安装边界方面，该法兰的外轮廓尺寸完全适配对应车型涡轮周边的预留空间，安装后不会与周边的发动机附件、机舱结构件产生运动干涉，三个螺栓的锁紧力矩可以按照常规排气法兰的标准力矩执行，不需要特殊的安装工艺。在实际选型替换时，只需要确认对接涡轮的型号为200/300TDI配套的加勒特系列涡轮，以及对接管路的法兰通径与该件匹配，即可直接替换原厂老化变形的法兰件，解决因为法兰翘曲、腐蚀导致的排气泄漏、增压压力不足问题。

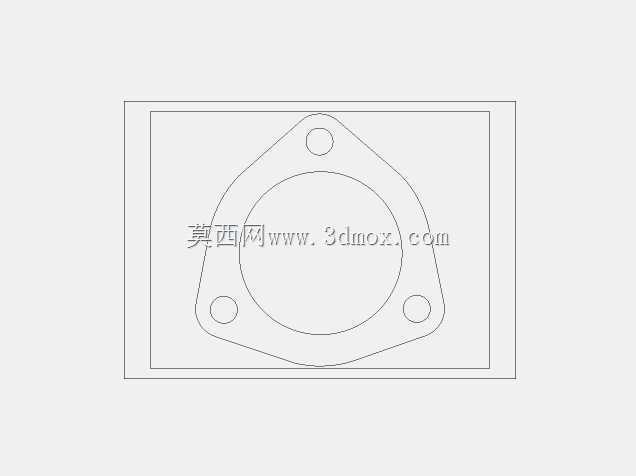

　　从建模逻辑来看，该模型完全按照实物的安装尺寸逆向构建，所有安装孔位的相对位置、中心通径的尺寸、法兰厚度、凸耳轮廓都与实际装车件保持一致，结构上没有多余的工艺冗余，也没有遗漏关键的安装定位特征，在做装配仿真时，可以直接导入动力总成的装配模型中，验证与周边部件的间隙是否符合设计要求，也可以基于该模型直接生成加工图纸，用于小批量的配件生产或者定制改装。不同于通用型的平法兰，该款法兰的非对称轮廓是专门对应特定型号涡轮的安装点位设计，不存在通用法兰需要现场配打孔位的问题，安装对位效率更高，密封可靠性也更有保障。

　　在实际工况中，该法兰长期处于300-800摄氏度的排气高温环境中，所以结构设计上没有采用复杂的异形减重结构，保证整体的热容量与结构强度，避免长期冷热交替产生的结构疲劳。三个安装孔的位置分布充分考虑了螺栓锁紧时的压力均匀性，锁紧后密封面的压力分布可以覆盖整个密封垫的环形区域，不会出现局部压力不足导致的密封失效。法兰的侧边做了轻微的拔模斜度，适配铸造或者冲压的加工工艺需求，不管是采用铸钢毛坯机加工，还是采用钢板激光切割后加工端面，都可以快速实现量产，加工工艺性良好。
