2.5英寸焊接式Johnny万向连接接头

　　在越野改装、非道路移动机械的传动与悬架连杆系统里，这类焊接式Johnny接头是替代传统杆端关节轴承的高可靠性连接件，尤其适配4x4车型的悬架控制臂、转向拉杆、防倾杆连杆等需要承受大冲击载荷、多自由度摆动的连接场景，相比常规卡扣式杆端，焊接固定的结构能消除连接间隙，在泥泞、扬尘、温差变化大的户外作业环境下，能大幅降低连接松旷的失效概率。

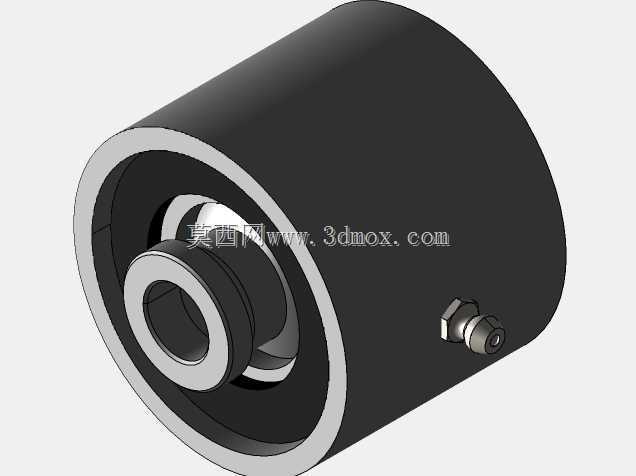

　　从结构设计逻辑来看，这款接头采用1:1的规格匹配设计，省略了扣环与外壳内部非必要的机加工冗余特征，核心的球铰衬套选用高密度高韧性聚氨酯材质，这种材料的邵氏硬度适配越野场景的冲击缓冲需求，既不会因为过硬导致铰接卡滞，也不会因为过软在大载荷下出现过量形变，同时聚氨酯材质本身耐候性优异，长期暴露在紫外线、泥水、油污环境中不会出现橡胶材质常见的开裂、老化变硬问题，能长期维持铰接阻尼的一致性。内部的传力核心球头采用热处理钢材制作，表面硬度达到重载铰接的耐磨要求，相比普通未热处理的球头，在高频摆动、径向冲击载荷下的磨损量能降低60%以上，避免长期使用后出现球头松旷导致的连杆定位失准。

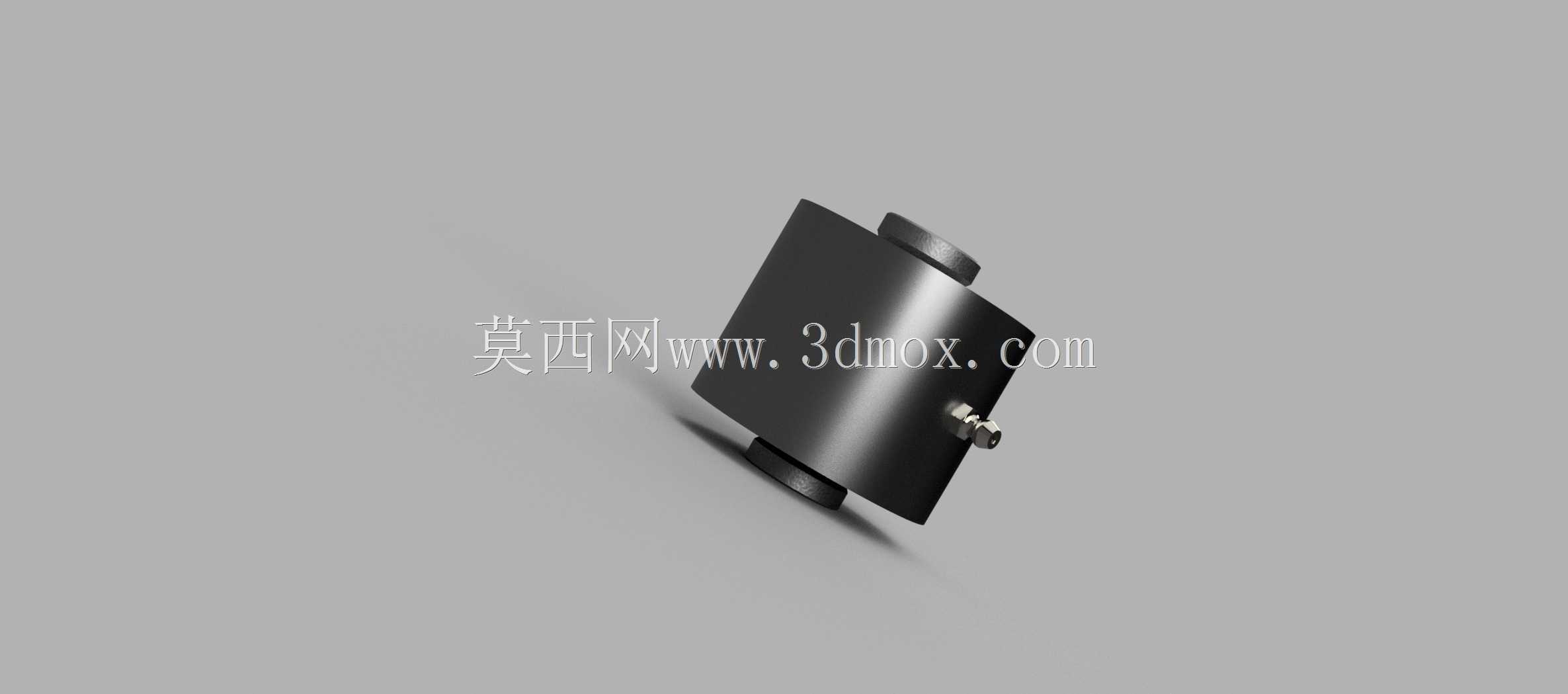

　　安装边界与尺寸参数完全适配越野改装的通用规格，球头中心预留9/16英寸的贯穿螺栓孔，适配行业通用的美制连杆固定螺栓规格，安装宽度控制在2又5/8英寸，能直接匹配市面上主流的控制臂、拉杆的安装耳座间距，不需要额外加工调整耳座宽度。接头外壳采用180壁厚的DOM无缝钢管制作，DOM管的尺寸精度高、壁厚均匀，焊接时的热变形量小，焊接后能保证球头安装孔的同轴度，不会因为焊接热应力导致球头转动卡滞。外壳侧面集成了zerk注油嘴，也就是通用的黄油嘴，可在日常维护时直接通过注油嘴向球铰摩擦面注入润滑脂，不需要拆解接头就能完成润滑保养，大幅降低后期维护的工作量，延长接头的整体使用寿命。端部的固定垫圈同样采用热处理钢材制作，能承受螺栓锁紧时的压紧力，避免长期交变载荷下垫圈出现形变导致螺栓预紧力衰减。

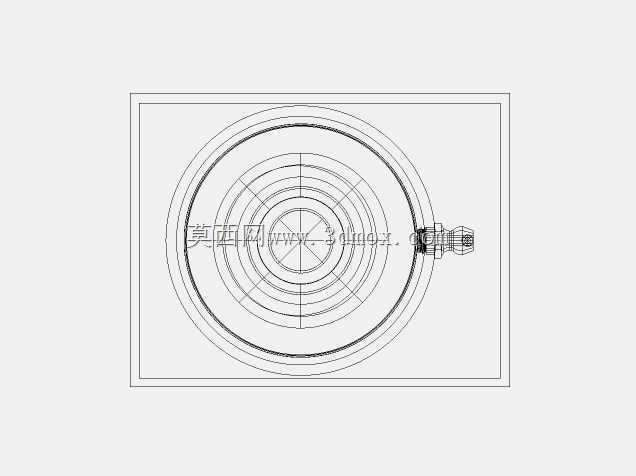

　　建模过程中需要重点关注几个配合公差的控制：首先是聚氨酯衬套与钢质球头的配合过盈量，过盈量太大会导致球头转动阻力过大，悬架动作卡滞，过盈量太小则会出现配合间隙，行驶过程中产生异响与冲击；其次是外壳与衬套的配合公差，要保证衬套压入外壳后不会出现轴向窜动，同时在焊接外壳与外部连杆时，要预留足够的热影响区距离，避免焊接高温传导到聚氨酯衬套位置，导致衬套受热融化失效；另外注油嘴的安装位置要避开焊接区域，同时要保证注油通道能直接连通到球头与衬套的摩擦面，避免出现润滑脂无法到达摩擦面的无效设计。

　　这类接头在实际装车使用时，焊接工序需要严格控制焊接参数，采用小电流多层焊的方式，减少焊接热输入，焊接后要自然冷却，不能用水骤冷，避免外壳出现焊接裂纹，同时冷却后要检查球头的转动灵活性，确认没有因为焊接变形导致卡滞。相比传统的橡胶衬套连接，这种Johnny接头的铰接自由度更高，能适应悬架跳动过程中更大的摆角，同时不会出现橡胶衬套扭转导致的悬架动作滞后，在极限越野场景下，能让车轮更好地贴合地面，提升抓地力，同时金属与聚氨酯的组合结构，抗冲击能力远强于普通杆端轴承，在飞跳、冲击载荷下不会出现球头脱出的失效问题。
