多段弯折金属输送管道结构设计

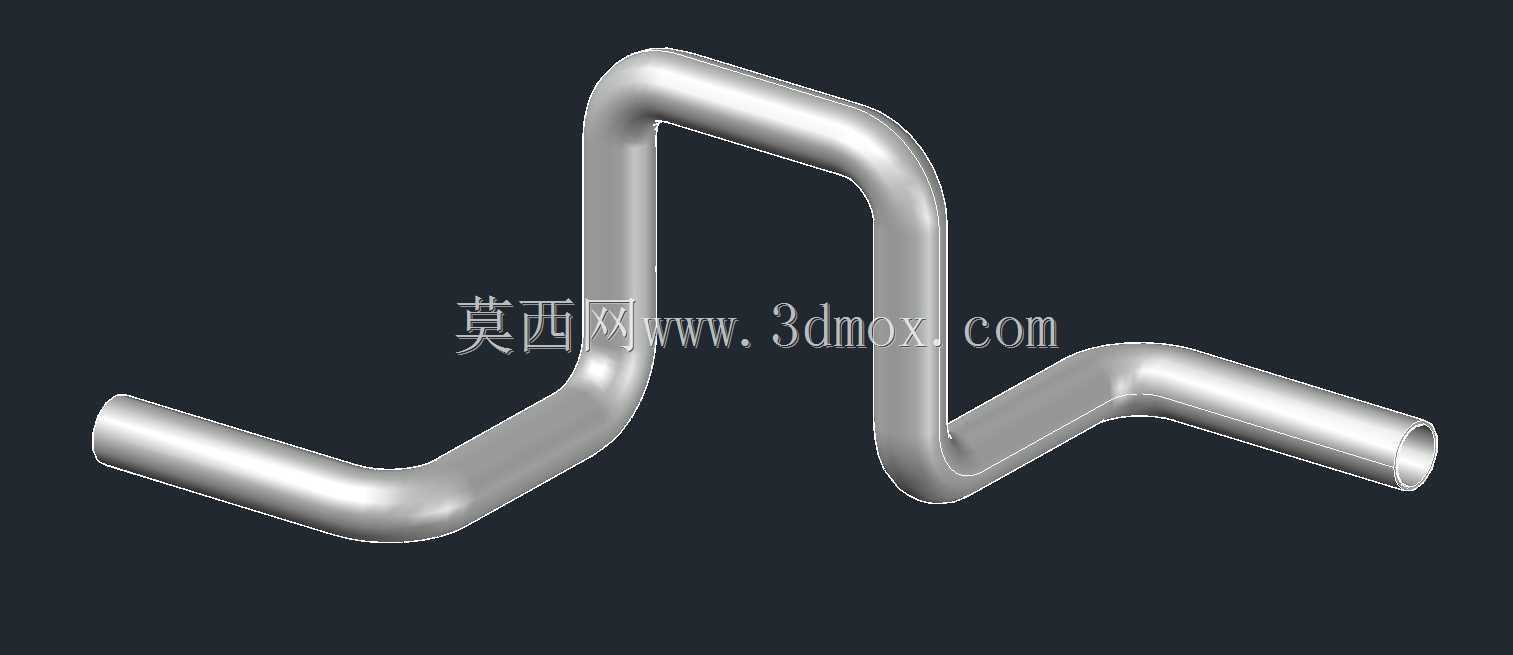

　　这类多段连续弯折的金属管道，在工业现场的流体输送场景里十分常见，不管是车间内的压缩空气支路布设、小型液压系统的回油管路排布，还是冷却循环系统的介质导流，都需要这类非直线的管件来适配设备之间的错位安装位，避开设备本体的突出结构、线缆桥架或者其他已布设的管路，不需要额外增加过多接头就能完成路径转向，能有效减少管路连接点的泄漏风险。从结构特性来看，整个管件采用等通径的空心圆管结构，所有弯折位置都做了等半径圆角过渡，没有直角死弯，这一设计首先是降低流体在管路内的沿程阻力，避免介质在弯折位置形成涡流造成压力损失，尤其是输送带有少量杂质的流体时，圆角过渡也能减少杂质在弯折处的沉积，降低管路堵塞的概率；其次从结构强度角度，

　　等半径弯折的工艺能避免管材在弯折位置出现壁厚减薄、褶皱或者开裂的问题，保证整个管路的承压能力均匀一致，不会在弯折位置形成应力薄弱点。设计这类管路的时候，首先要确认两端接口的相对空间位置，包括两个接口的轴向夹角、垂直与水平方向的偏移量，再结合现场需要避让的障碍物轮廓，确定每一段直管段的长度和弯折角度，每一段直管段都要预留足够的安装操作空间，尤其是两端的接口位置，要保证管路对接时扳手或者其他安装工具能有操作余量，不会因为空间不足导致接口无法拧紧。弯折半径的选择也不是随意确定的，要匹配所选管材的外径，常规金属管材的冷弯弯折半径一般不小于管材外径的1.5倍，要是弯折半径过小，很容易造成管材外侧壁厚拉薄过度，降低承压能力，

　　内侧则容易出现起皱问题，影响管路内壁的光滑度。安装边界方面，这类弯折管路的固定点一般设置在每段直管段的中部位置，不能把管卡设置在弯折位置附近，避免管路工作时因为介质压力波动产生的振动，在弯折位置形成交变应力导致疲劳损坏；同时管路布设时要和相邻的其他部件预留至少3-5mm的间隙，避免设备运行时的振动导致管路和其他部件产生摩擦磨损，长时间磨穿管壁造成介质泄漏。另外，这类连续弯折的管路在加工前要先做路径放样，确认每一段的长度和弯折角度累计误差不会导致两端接口错位，要是加工后两端接口的同轴度或者位置偏差过大，安装时强行对接会给管路施加额外的装配应力，设备运行时受压力和振动影响，很容易在应力集中的位置出现开裂。对于输送温度较高介质的场景，

　　还要在管路的合适位置预留热胀冷缩的补偿余量，避免温度变化导致管路变形拉扯接口。这类管件的内壁光滑度也有相应要求，尤其是输送洁净介质或者高粘度流体时，内壁不能有明显的凸起、凹陷或者加工残留的毛刺，否则会增加流体阻力，甚至残留介质造成污染。
