公制标准螺栓螺母及U型螺栓全套规格

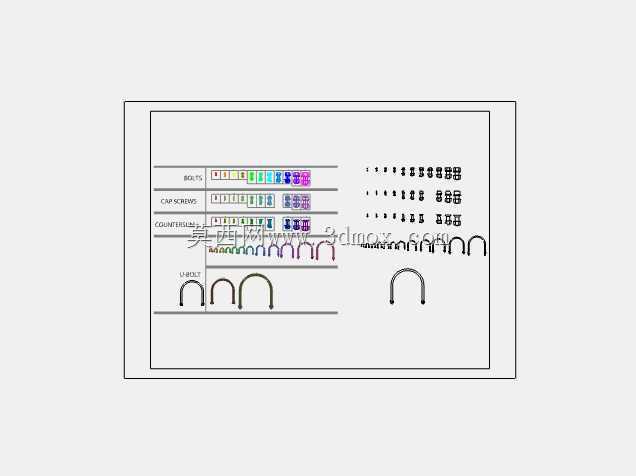

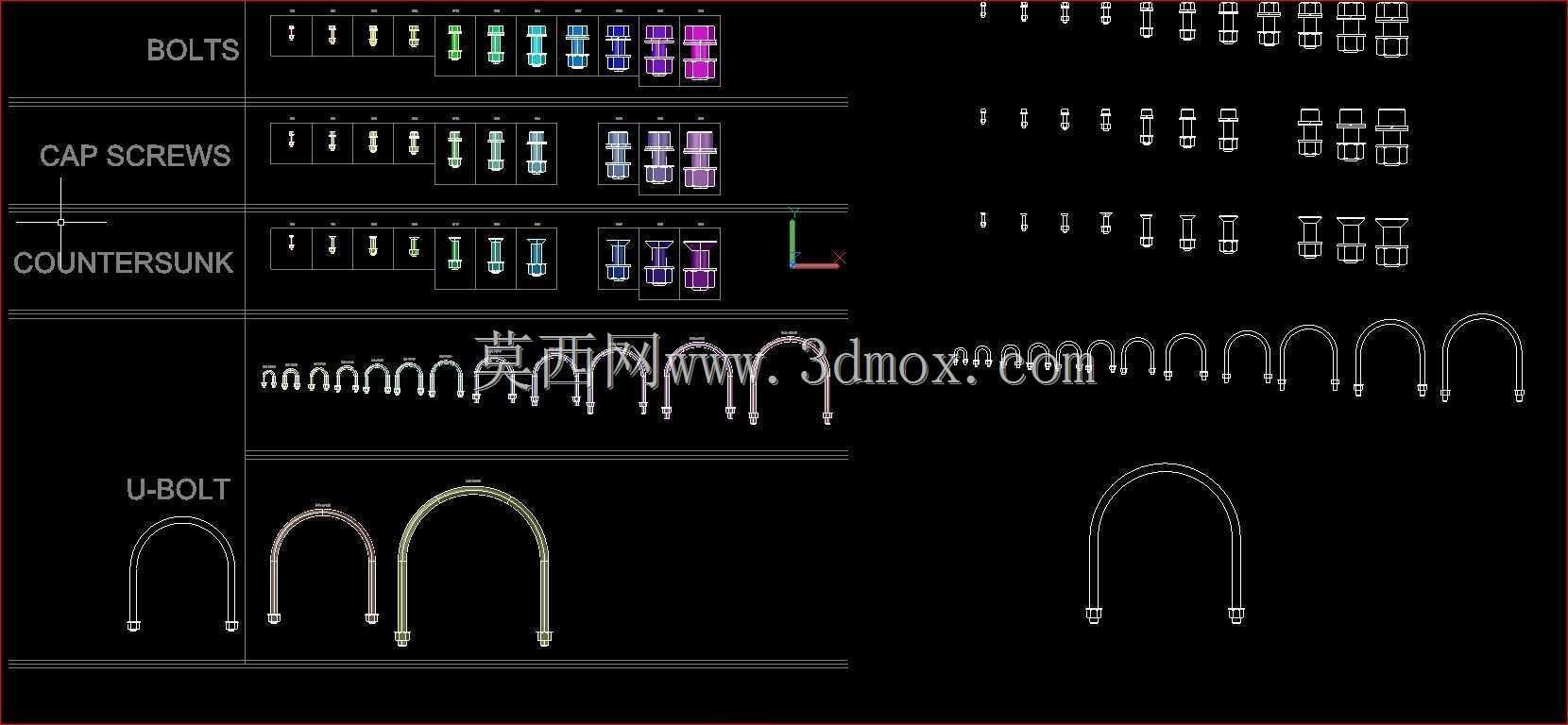

　　在各类机械结构装配、电气设备安装、管道支架固定、钢结构搭建场景中，螺纹紧固件是应用最广泛的基础连接元件，这套公制螺纹紧固件覆盖了外六角螺栓、沉头螺钉、各类配套螺母以及不同弯弧半径的U型螺栓，完全遵循公制螺纹标准的牙型角、螺距、公差配合要求建模，可直接用于装配体的干涉检查、BOM清单统计、工程图导出。

　　从实际选型应用来看，外六角螺栓主要用于需要较大预紧力的结构连接场景，比如变压器柜体框架拼接、设备机脚与安装基础的固定，建模时严格还原了六角头的对边尺寸、头部厚度、螺杆末端的倒角结构，不同长度规格的螺栓螺纹段长度按照标准要求设置，短规格螺栓采用全螺纹结构，长规格螺栓保留足够的光杆段适配不同厚度的被连接件，避免螺纹部分承受剪切应力影响连接强度。沉头螺钉则用于安装后要求表面平整无凸起的场景，比如设备外壳面板固定、钣金件拼接，建模时还原了90度沉头锥面，装配后螺钉头部与被连接件表面完全齐平，不会出现突出剐蹭的问题，配套的十字槽或者内六角驱动结构也按照标准尺寸制作，可直接用于装配工艺的模拟。

　　U型螺栓的应用场景相对特殊，主要用于圆形管件、线缆束的固定，比如交流稳压器内部的冷却管路固定、电气柜内的线缆排布固定、户外支架的圆管横梁连接，建模时覆盖了不同弯弧内径的规格，适配不同外径的圆管，两个直杆段的螺纹长度足够适配不同厚度的安装板，弯弧部分的圆角过渡平滑，没有应力集中的尖角，实际使用时配合压板可以将圆管牢牢固定，避免设备运行振动导致管路移位。配套的螺母全部按照公制标准螺纹制作，厚度、对边尺寸与对应螺栓规格完全匹配，建模时还原了螺母端部的倒角，方便装配时快速对中螺纹，避免错牙损坏螺纹牙型。

　　从设计思路上，整套模型全部采用参数化建模方式，不同规格的同类型零件可以通过修改参数快速调整尺寸，不需要重新绘制特征，结构设计人员在做整机装配时，可以直接调用对应规格的紧固件模型，不需要从零开始绘制标准件，大幅缩短设计周期。所有模型的安装边界尺寸都严格遵循公制紧固件标准，螺栓的通孔尺寸、沉头孔尺寸、螺母的扳手空间都预留了足够的操作余量，设计人员在排布安装孔位时，可以直接参考模型尺寸预留空间，避免后期装配时出现扳手无法操作、螺栓长度不够或者过长干涉其他部件的问题。

　　在实际工程应用中，这套紧固件模型可以用于装配仿真，模拟螺栓穿入、螺母拧紧的完整装配流程，检查相邻部件之间是否存在干涉，比如在变压器内部结构设计时，排布固定螺栓的位置需要避开内部的线圈、接线端子，通过三维模型装配可以提前发现位置冲突，在设计阶段就调整孔位，避免生产加工后出现装配问题。对于需要做有限元分析的场景，模型的螺纹牙型细节可以根据分析需求简化或者保留，在做整体结构强度分析时可以忽略螺纹细节简化计算，在做螺纹连接强度分析时可以保留精准的牙型结构，获取更准确的应力分布结果。

　　不同类型的紧固件在装配时的预紧力要求也有差异，外六角螺栓用于承重结构连接时需要按照扭矩要求拧紧，沉头螺钉用于面板固定时需要控制扭矩避免滑牙或者压坏面板，U型螺栓固定管路时需要对称拧紧两个螺母，避免单侧受力导致弯弧部分变形夹伤管路，这些实际装配的注意点在模型的结构细节上也有体现，比如U型螺栓的直杆段与弯弧段的过渡位置做了加强处理，承受夹紧力时不会出现断裂问题。整套模型覆盖了常用的公制紧固件规格，从微型的电子设备固定小螺丝到大型设备固定的大直径螺栓都有包含，适配从精密电子设备到重型工业设备的不同连接需求，结构设计人员可以根据实际的连接载荷、被连接件厚度、安装空间选择合适的规格，不需要额外核对标准尺寸，模型本身的尺寸精度完全满足设计选型、装配模拟、工程出图的使用要求。
