大众奥迪EA888涡轮增压IS38适配法兰

　　在民用性能车动力升级领域，EA888系列发动机的涡轮升级是非常普遍的改装方向，其中IS38涡轮作为三代EA888的高性能版本涡轮，常被用于替换原厂低功率版本的小尺寸涡轮，以获得更高的增压值上限与更宽泛的扭矩输出平台。这款适配法兰正是为IS38涡轮与定制进气歧管的对接场景设计，解决了原厂歧管与升级涡轮接口不匹配的安装痛点，避免了改装过程中切割原厂歧管导致的精度不足、密封失效等问题。

　　从实际使用场景来看，这款法兰主要应用于大众、奥迪旗下搭载三代EA888发动机的车型涡轮改装作业，包括高尔夫GTI、迈腾、奥迪S3等常见改装车型，在歧管定制环节中作为涡轮端的连接基准件使用。不同于原厂铸造的一体化歧管接口，这款法兰采用分体式设计，可单独加工后与定制的不锈钢歧管通过激光切割下料后焊接固定，既能够保证接口的形位公差精度，也能适配不同布局的定制歧管走向，满足前置、后置等不同涡轮布局的改装需求。

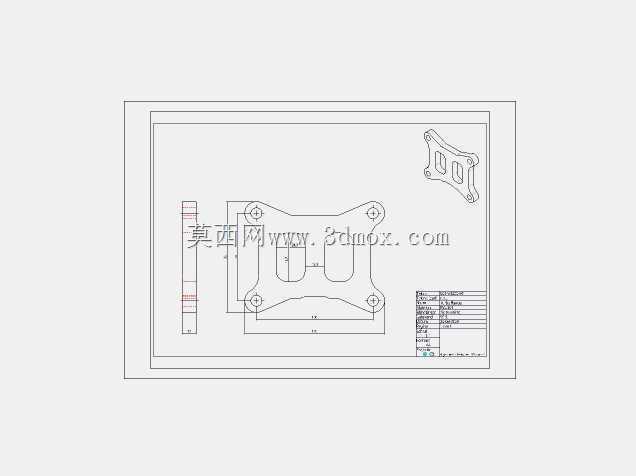

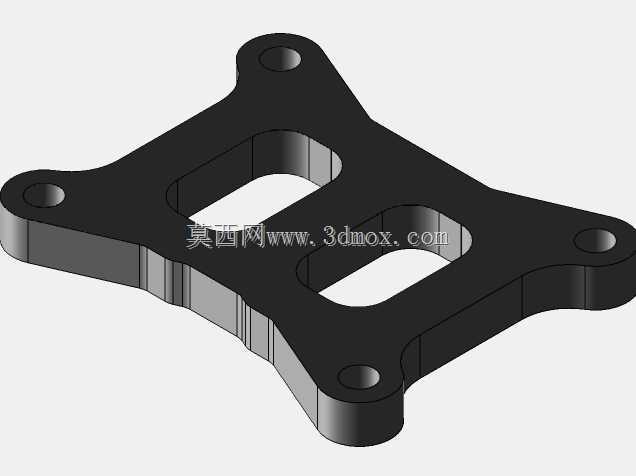

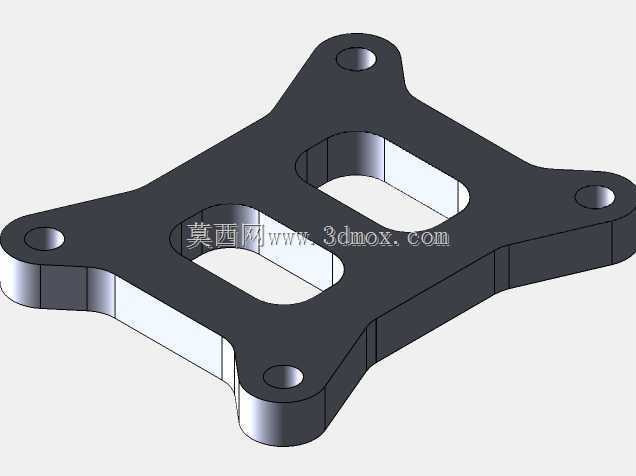

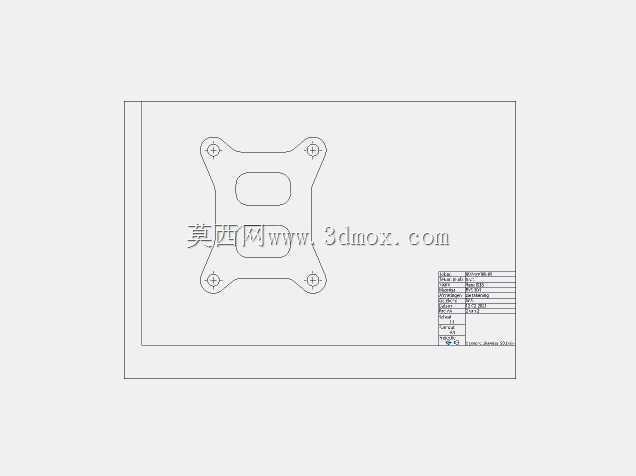

　　设计层面上，这款法兰采用了四角带安装孔的对称式布局，四个安装孔的位置完全匹配IS38涡轮压气机侧的接口螺栓孔位，孔位公差控制在±0.1mm以内，能够保证安装时螺栓顺利穿入，避免强行装配导致的涡轮壳体受力变形。法兰主体设置了两个大尺寸的矩形通流孔，通流孔的轮廓完全对齐IS38涡轮的压气机出口流道，在保证通流面积不小于涡轮原厂出口面积的前提下，尽可能压缩法兰的整体外形尺寸，避免与周边的发动机机脚、冷却管路、线束等部件发生干涉。法兰的厚度设计基准为12mm，这个厚度既能够保证焊接后法兰的平面度不会因为焊接热变形出现超差，也能在螺栓锁紧时提供足够的刚性支撑，避免长期在增压压力波动、发动机振动的工况下出现法兰变形导致的漏气问题。

　　材质选用上，这款法兰适配不锈钢材质加工，与常见的定制不锈钢歧管材质保持一致，焊接时不会出现异种金属焊接的兼容性问题，焊接后的焊缝强度高、抗热疲劳性能好，能够承受涡轮端传导过来的持续高温，以及增压工况下的压力冲击。法兰的密封面采用平面设计，安装时配合对应的金属密封垫片即可实现可靠密封，不需要额外加工密封槽，降低了加工难度与改装成本。

　　安装边界方面，这款法兰的四个安装耳采用了圆弧过渡的外轮廓，没有尖锐的棱角，既能够减少焊接时的应力集中点，也能避免安装过程中割伤周边的线束与胶管。法兰的整体外轮廓尺寸控制在刚好覆盖涡轮接口的范围，不会过多占用发动机舱内的有限空间，对于采用大尺寸中冷管路、加大节气门的改装方案，也不会出现空间干涉的问题。在焊接作业时，只需要将法兰与定制歧管的管口对齐，采用满焊的方式将法兰背面与歧管管口连接即可，焊接后需要对法兰密封面进行二次平面度校正，保证平面度误差不超过0.05mm，避免安装后出现漏气问题。

　　从结构设计的合理性来看，这款法兰没有多余的冗余结构，所有的轮廓设计都服务于安装适配与通流需求，两个矩形通流孔之间的加强筋宽度经过优化，既能够保证法兰整体的刚性，也不会遮挡通流面积导致进气阻力上升。在实际的改装作业中，这款法兰可以直接作为激光切割的下料模板，不需要额外进行三维测绘，能够大幅缩短定制歧管的加工周期，降低改装过程中的测绘成本与试错成本。对于经常承接EA888涡轮升级业务的改装厂与定制歧管加工厂商来说，这款标准化的适配法兰可以作为通用配件备货，不需要针对每一台车单独设计接口结构，有效提升了改装作业的效率与一致性。
