阿特拉斯科普柯直式气动拧紧工具结构

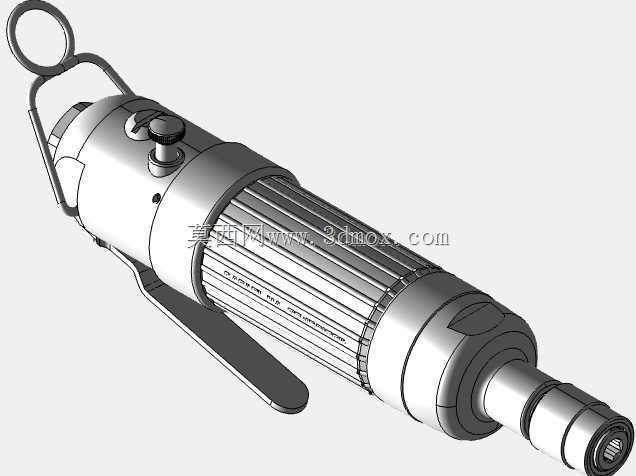

　　这款直式气动拧紧工具的三维结构，完全还原了工业装配线常用的直柄气动螺丝刀的实体形态，在汽车零部件装配、电子元器件锁付、五金制品组装、家电生产线等需要频繁螺纹紧固的工位上，这类工具是一线操作工人最常接触的手持作业设备。从结构设计逻辑来看，整体采用直筒同轴布局，动力输出轴与工具握持轴线完全重合，这种布局的优势在于作业时轴向压力可以直接传递到螺丝头部，不会产生偏心力矩，针对垂直向下的锁付工位，工人握持时手腕不需要额外施加抵消偏载的力，长时间作业的疲劳度远低于枪式结构的同类工具。工具主体的握持段做了防滑纹理设计，模型上还原的纵向凹凸筋条，实际生产中采用橡胶包覆或者硬质工程塑料滚花处理，既可以增加手部与工具外壳的摩擦力，避免沾附切削液、

　　装配油污时出现打滑脱手的情况，也能在一定程度上隔绝气动马达高频运转产生的振动，降低长期使用带来的职业性手部振动损伤。工具上部的拨杆式启停开关，采用按压触发的逻辑设计，开关的触发行程经过调校，轻压即可实现低速转动对准螺丝槽口，按到底则达到额定转速输出扭矩，这种渐进式的触发逻辑可以有效减少螺丝对位时的打滑滑牙问题，尤其针对小规格自攻螺丝、精密电子螺丝的锁付场景，能大幅降低不良品率。尾部的挂环结构是为生产线平衡吊配套设计的，在连续流水作业工位，工具通过弹簧平衡器悬挂在工位上方，工人取用时不需要承受工具本身的重量，只需要施加轴向的进给力即可完成锁付，挂环的连接位置做了加强结构，避免频繁拖拽出现断裂脱落。前端的输出批头套采用快换结构设计，

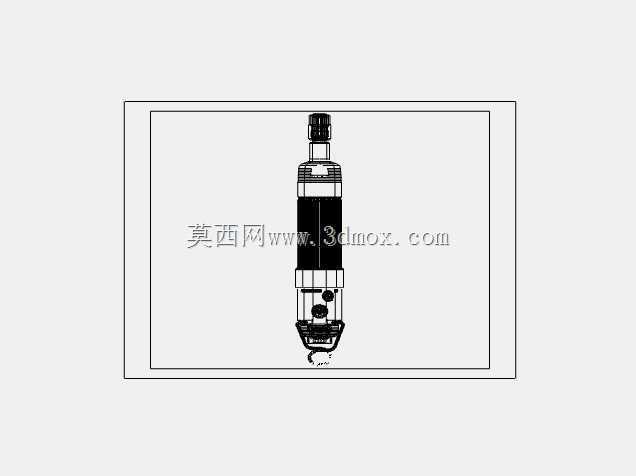

　　模型上还原的卡簧式锁紧结构，可以兼容标准规格的六角批头，更换批头时只需要向前拉动锁套即可取出旧批头，插入新批头后锁套自动回弹锁紧，整个更换过程不需要额外工具，能快速适配不同槽型、不同规格的螺丝锁付需求。从安装边界尺寸来看，整体直筒结构的外径控制在握持舒适的范围内，总长度适配成年人手部握持的最佳区间，针对狭窄空间内的锁付作业，直式结构的通过性优于带拐角或者偏心结构的工具，可以深入到产品内部的深腔位置完成螺丝紧固。工具侧面的旋钮结构是正反转切换开关，分别对应螺丝拧紧和拆卸两种工况，切换档位有清晰的卡位反馈，工人戴劳保手套操作时也能准确判断档位状态，不需要目视确认即可完成切换。进气接口位于工具尾部，

　　模型上预留的接口尺寸匹配车间常规的气动快插接头，接入压缩空气管路后，内部的气动马达将压缩空气的压力能转化为旋转机械能，经过行星齿轮组的减速增扭后，将设定范围内的扭矩输出到批头位置，针对有扭矩精度要求的锁付工位，这类工具可以搭配扭矩调节结构，将输出扭矩控制在工艺要求的区间内，避免扭矩过大拧滑螺丝或者扭矩不足导致螺丝松动。在三维建模过程中，这类手持工具的结构还原需要重点关注各部件的装配间隙，比如开关拨杆与主体外壳的活动间隙、批头套与前端壳体的同轴度、内部气道与马达腔体的密封配合位置，这些细节直接决定了模型用于装配仿真、人机工程验证时的参考价值。在生产线前期规划阶段，这类工具的三维模型可以导入工位仿真软件中，模拟工人操作时的手臂姿态、工具与待装配产品的干涉情况，提前判断工位布局是否合理，工具选型是否匹配产品的装配空间，避免后期设备进场后才发现操作空间不足、工具与产品结构干涉的问题，减少产线调试的时间成本。针对工具维修保养的场景，精确的三维模型也可以作为拆解培训的辅助资料，帮助新入职的设备维护人员快速掌握内部零件的装配顺序、易损件的更换位置，比如气动马达的叶片、密封胶圈、打击块这类损耗件的拆装路径，都可以通过三维模型做直观的演示，不需要完全依赖实物拆解就能完成维护流程的培训。
