圆柱端面旋转凸轮与从动针机构

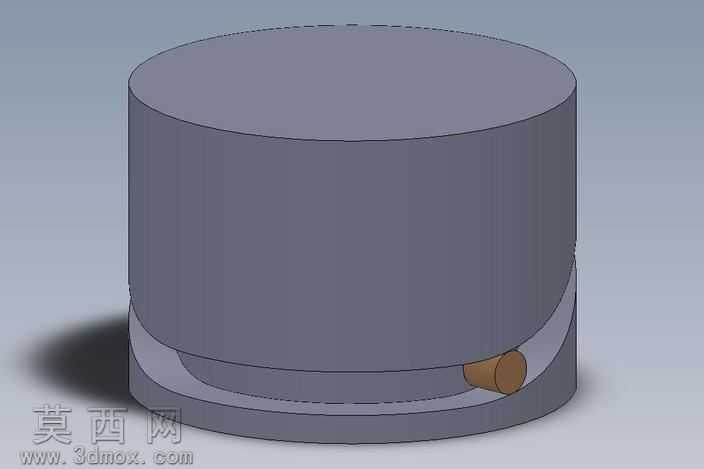

本作品为圆柱端面旋转凸轮与从动针配合的机械传动机构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定机构的核心传动逻辑，再逐一完成各零件的特征构建与装配约束。主体圆柱凸轮部分以旋转凸台特征构建基础圆柱基体，再通过螺旋线引导的扫描切除特征，加工出适配从动针运动轨迹的端面曲线沟槽，沟槽的曲率半径全程与从动针的圆柱直径做匹配校验，避免运动过程中出现卡滞、干涉问题；从动针采用简单的圆柱凸台特征构建，装配时通过同轴心、行程限位的配合关系，将从动针的圆柱面与凸轮沟槽的侧面做相切约束，还原真实工况下从动针沿沟槽滑动的运动状态。材质渲染阶段，为整体机构赋予哑光灰铸铁材质，通过调整环境光遮蔽参数与漫反射强度，还原金属机加工零件的哑光质感，沟槽边缘特意保留轻微的倒角特征，模拟实际零件加工后的去毛刺工艺效果，从动针部分赋予稍浅的铜合金材质，与凸轮主体形成视觉区分，便于观察两者的配合位置。结构设计上，凸轮的基圆半径、沟槽升程参数均经过运动仿真校验，确保凸轮绕中心轴定轴旋转时，从动针可沿预设轨迹完成往复直线运动，全程无行程死点，传动过程平稳无冲击；建模时所有特征均保留完整参数化尺寸，可根据实际传动需求调整沟槽升程、基圆直径、从动针直径等核心参数，快速适配不同工况的传动需求。装配体中特意添加了简易的基准轴与配合参考，可直接导入运动仿真模块添加旋转马达，直观演示凸轮旋转带动从动针往复运动的完整传动过程，模型的所有配合关系均经过干涉检查验证，不存在实体重叠、配合冲突的问题，整体建模逻辑贴合机械加工的实际工艺顺序，特征树清晰规整，可直接用于机械原理教学演示、非标传动机构方案选型参考，也可作为同类凸轮机构设计的基础模板，通过修改参数快速衍生出不同规格的适配方案。
