直齿圆柱齿轮式计数器传动箱结构设计

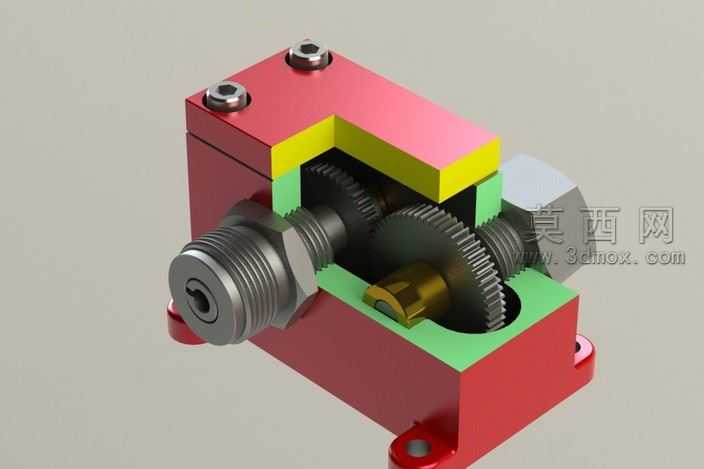

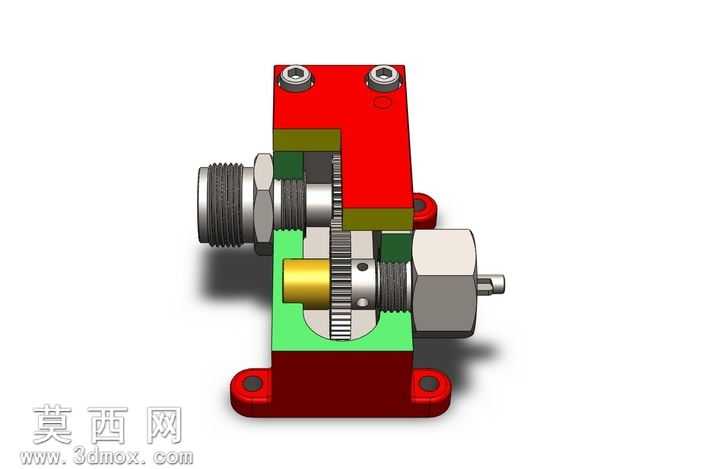

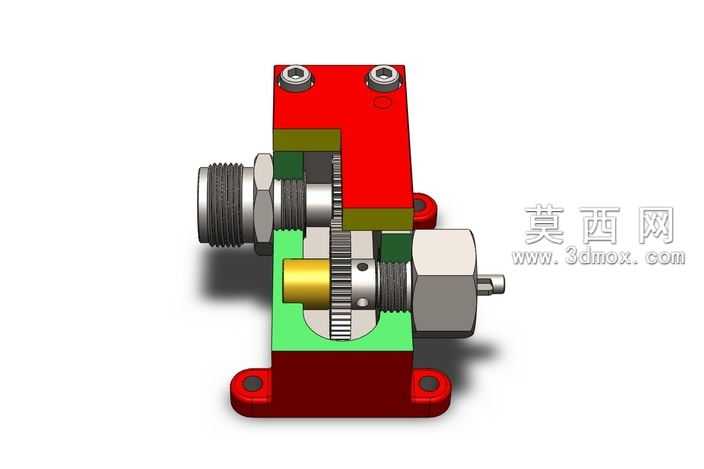

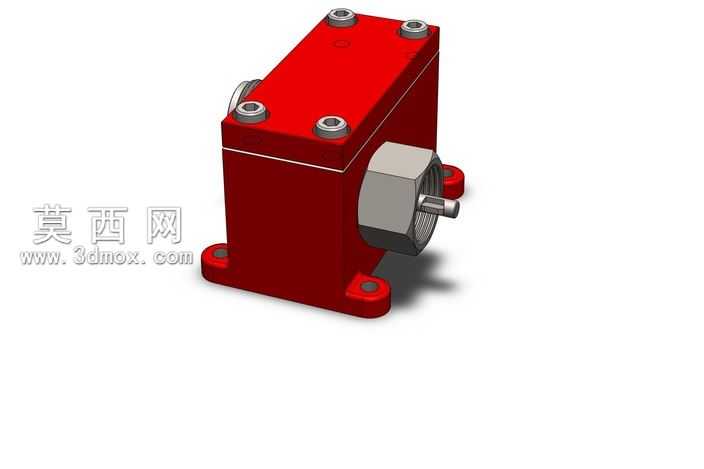

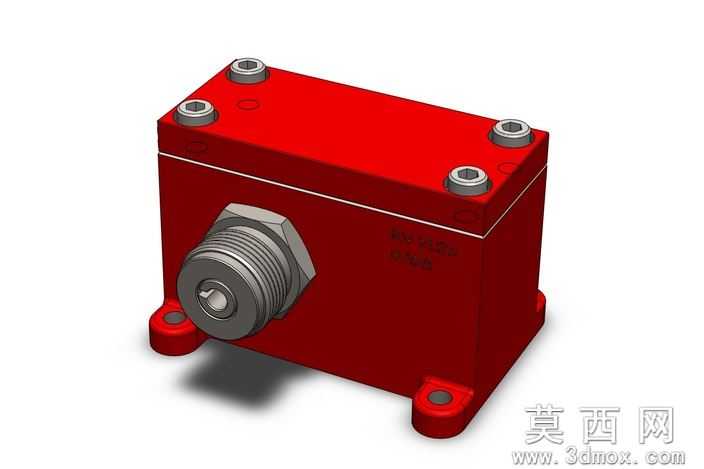

本计数器传动箱采用SolidWorks完成全参数化三维建模，整体为剖视展示结构，可清晰呈现内部传动逻辑与零件装配关系。建模过程中首先完成箱体基体的特征构建，上下分体式箱体采用红、绿分色材质区分，箱体安装脚处预留螺栓安装孔，顶部采用内六角螺栓实现上下箱体的紧固连接，保证箱体结构的装配密封性与结构刚性。传动核心采用直齿圆柱齿轮啮合结构，建模时严格按照标准渐开线齿形完成齿轮参数化绘制，保证齿轮啮合的齿侧间隙、重合度符合机械传动设计规范，实现输入输出端的转速比变换，适配有线卡车的速度计数匹配需求。输入输出轴端分别设计了外螺纹连接接头与六角锁紧结构，轴系部位配置了限位衬套与轴承结构，保证轴系转动的同轴度与运转稳定性，避免传动过程中出现轴系窜动问题。渲染阶段采用实体金属与工程塑料材质区分不同零件：齿轮、轴类零件采用抛光钢材质，还原金属零件的金属光泽与加工质感；箱体采用哑光工程塑料材质，不同功能的箱体部分采用差异化配色，既提升了模型的视觉辨识度，也方便快速区分不同装配部件；接头、螺栓等标准件采用镀锌金属材质，还原标准紧固件的真实外观质感。设计思路围绕简易可靠的传动需求展开，摒弃了复杂的行星轮系、蜗轮蜗杆等结构，采用最成熟的直齿圆柱齿轮定轴传动方案，整体结构紧凑、零件数量少，加工装配难度低，传动效率高，可稳定实现转速的匹配变换，为计数器提供准确的转速输入，满足车载工况下的计数传动可靠性要求。模型完成了全部零件的干涉检查，确保各运动部件在运转过程中无碰撞干涉，装配关系完全符合实际机械装配工艺，可直接用于教学演示、原理验证以及后续的工程化改型设计。
