日产GA16DS引擎配套曲轴结构三维设计

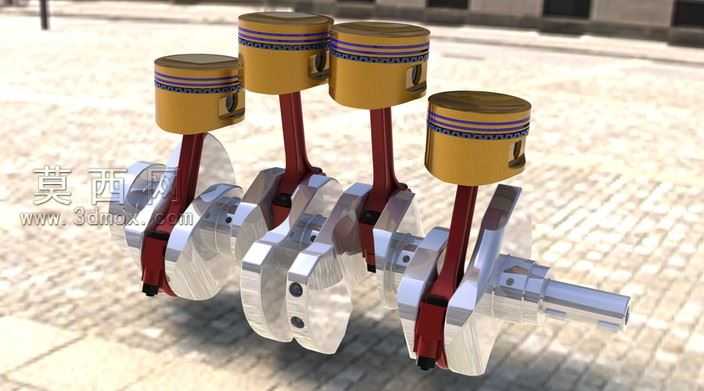

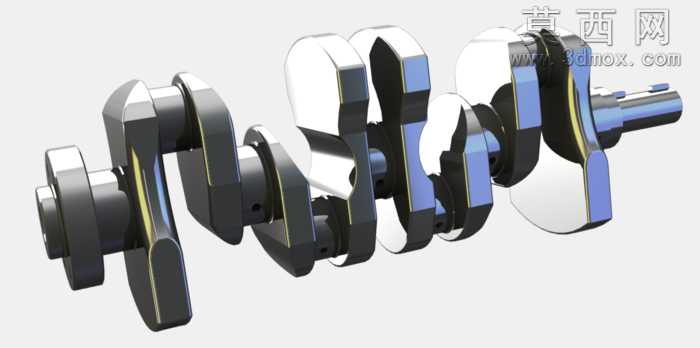

本次建模围绕日产GA16DS引擎配套曲轴展开，作为发动机动力转换的核心部件，建模过程严格遵循内燃机曲轴的实际结构逻辑，先梳理四缸引擎曲轴的曲拐排布规律，确定各主轴颈、连杆轴颈的相对位置与夹角参数，保证各缸做功行程的相位差符合直列四缸发动机的点火顺序要求。建模阶段先以旋转特征构建曲轴的基础回转主体，精准区分主轴颈与连杆轴颈的不同轴径尺寸，再通过拉伸、切除特征完成曲柄臂的轮廓塑形，针对曲柄臂上的平衡配重结构，参考原厂部件的配重轮廓做曲面优化，既保证配重块的质心位置能够抵消曲轴运转时的往复惯性力，也让整体结构的应力分布更均匀，避免应力集中带来的结构强度问题。细节处理上，对轴颈与曲柄臂的衔接位置做圆角过渡处理，还原实际零件的工艺倒角特征，同时在对应轴颈位置加工出润滑油道的通孔结构，还原曲轴工作时的润滑油路布局，保证模型结构与实物功能逻辑一致。材质与渲染阶段，为曲轴主体赋予合金钢材质，调整金属材质的粗糙度与反射参数，模拟锻钢曲轴经过精加工后的金属质感，对轴颈的高光区域做细微的粗糙度差异处理，区分磨削加工面与毛坯面的视觉差别，搭配柔和的环境光与定向补光，突出曲轴各曲拐的空间错落结构，让配重块、轴颈、曲柄臂的层次关系清晰呈现。整个建模过程以实物结构还原为核心，不做冗余的装饰性设计，每一处结构都对应曲轴实际运转的功能需求，既保证三维模型的外观还原度，也让结构参数符合内燃机曲轴的设计规范，可用于引擎结构教学、动力系统装配演示等场景，直观展示四缸发动机曲轴的空间结构与工作逻辑。
