雅马哈MT07摩托车线稿剪影激光切割造型

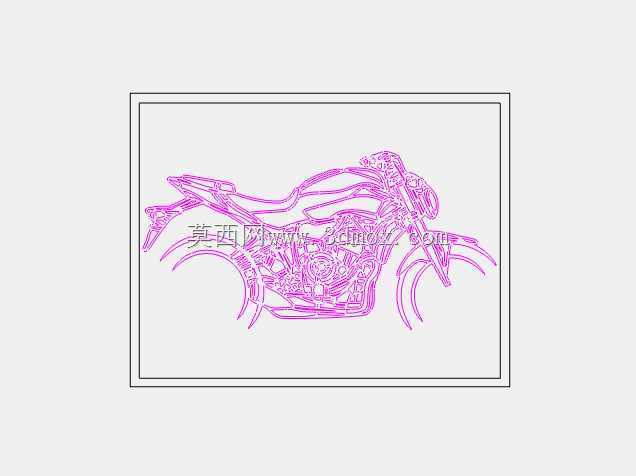

　　该造型以雅马哈MT07街车为原型，采用单线条轮廓提取方式，将整车侧视姿态压缩为适合平面加工的闭合矢量图形，主要服务于金属激光切割、数控雕刻、水刀下料、墙面装饰挂件制作以及机车主题文创产品开发。实际落地时，图形可直接导入光纤激光切割机，对1mm至6mm厚的冷轧钢板、不锈钢板、铝板或亚克力板进行轮廓切割；切割后的工件可经过折弯、焊接、打磨、喷塑、氧化或喷漆处理，形成车库墙面标识、机车展厅装饰画、维修车间背景墙、俱乐部LOGO摆件、门店橱窗陈列件等产品。

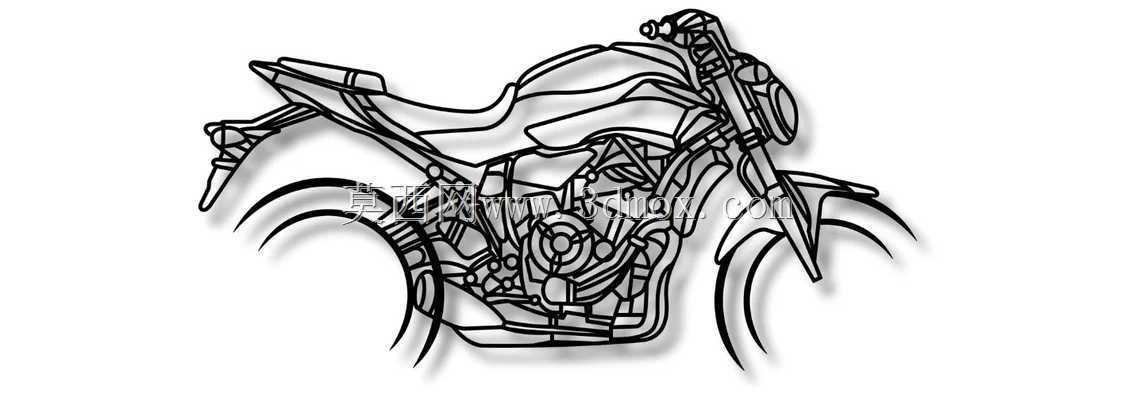

　　从结构表达来看，图形没有采用写实照片或复杂曲面建模，而是抓住MT07最具识别度的侧视特征：前倾的车头、裸露的钢管车架、紧凑的油箱隆起、高低过渡的座垫、尾部上翘的线条、双缸发动机区域的密集轮廓、前叉与后摇臂的走向，以及车轮和辐条的简化形态。线条在车把、前灯、发动机、车架和轮辋位置做了局部加密，使远看是完整摩托车剪影，近看仍能分辨机械层次；在油箱、座垫、尾罩等大面积区域则保留较宽的连续轮廓，避免切割后出现细小悬伸、尖角应力集中或材料残留过窄的问题。

　　设计思路上，这类二维轮廓件并不承担真实摩托车的承载、传动或行驶功能，核心目标是在保证视觉识别度的同时提高板材加工良率。工程处理时需要重点检查轮廓闭合性、线段重叠、自相交、微小开口和尖角密集区。激光切割路径中，过窄缝隙会导致热变形，细小孤立区域容易在加工时翘曲；因此线条间距通常要结合板厚复核，薄板可保留较丰富的发动机细节，厚板则应合并细碎线段。对于墙面挂件，还需要在不破坏外观的位置预留隐藏安装孔，或在背部焊接螺柱、安装挂耳；若作为独立摆件，则可在底部增加底座插槽，使摩托车轮廓与底板通过折弯件或激光切管支架连接。

　　安装边界方面，侧视剪影属于平面展开件，外形尺寸可按使用场景等比缩放。小尺寸桌面摆件可控制在200mm至400mm长度，适合3mm左右铝板或亚克力；车库墙面挂件常用长度800mm至1500mm，板厚建议2mm至4mm，以保证搬运和悬挂时不产生明显挠曲；展厅大型背景件可放大至2000mm以上，此时需要分块切割、背面加肋或采用框架拼接，避免整张薄板因自重产生波浪变形。安装孔位应避开视觉焦点，优先布置在车轮、发动机下部或尾部等线条密集处；墙面固定时可采用沉头螺钉、磁吸件、背栓或背部隐藏挂槽，若用于户外招牌，还需考虑镀锌底材、耐候涂层以及风载荷引起的振动。

　　在加工工艺衔接上，轮廓图形可先在CAD环境中清理重复线，再按板材规格套料，控制热切割顺序，长轮廓采用微连接或桥位防止工件移位。切割完成后，尖角和挂渣位置需要倒角打磨，外露表面可做拉丝、发黑、喷粉或烤漆。若用于发光装饰，还可在剪影背后预留LED灯带间距和背板安装面，利用金属轮廓遮挡灯珠形成光晕。该类作品把摩托车三维造型转化为可下料、可焊接、可悬挂的平面构件，既保留了MT07的机械姿态，也兼顾了板材加工、装配固定和场景展示的实际需求。
