天圆地方方形法兰接口过渡连接件

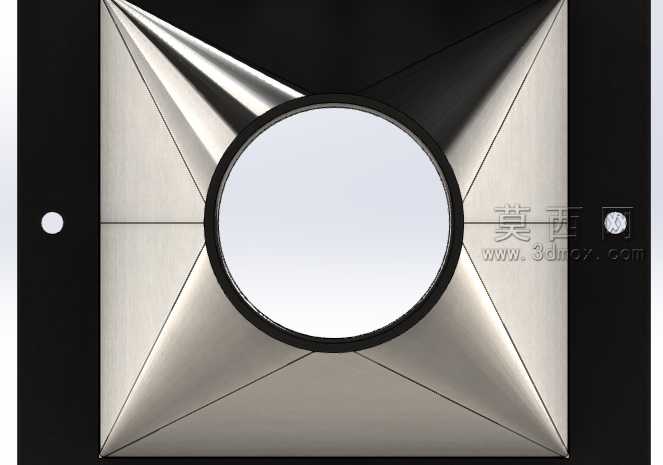

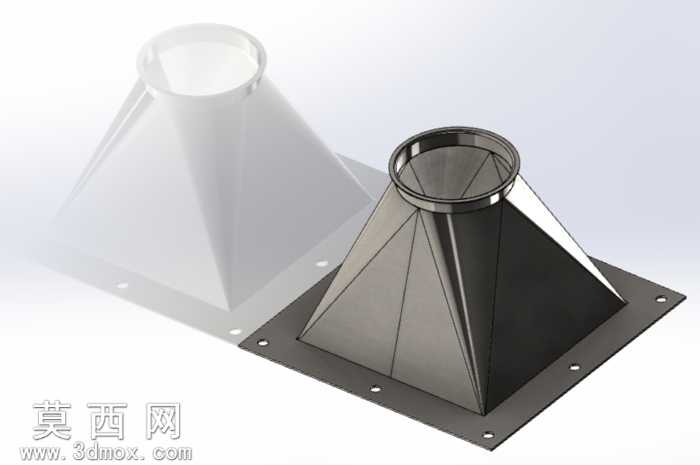

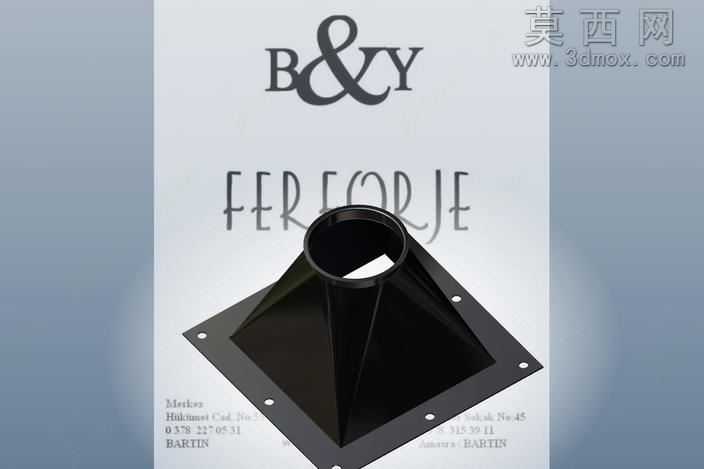

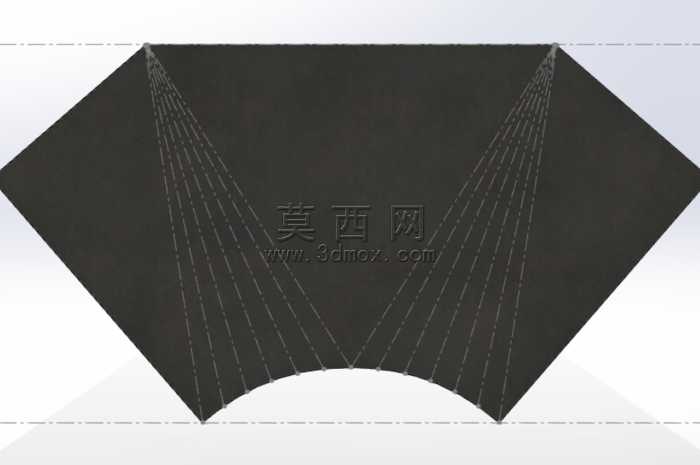

本模型为通风管路系统常用的天圆地方过渡连接件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循钣金构件的成型逻辑，先绘制底部方形法兰的安装基准草图，定位四个角点的安装孔位，保证孔位间距符合通用通风管路的安装标准，再绘制顶部圆形接口的截面轮廓，通过放样折弯特征生成四棱锥状的过渡主体，将圆形截面与方形截面平滑衔接，过渡段的折边位置做了等厚度处理，匹配常规钣金加工的板材厚度参数，避免出现加工干涉的问题。模型同时构建了实体与钣金两种特征结构，底部方形法兰带有均匀分布的螺栓安装孔，法兰边缘做了折弯压边处理，提升构件的结构强度，顶部圆形接口做了外翻卷边设计，方便对接圆形风管时进行卡箍固定或焊接作业。渲染阶段采用两种材质表现方案，半透明磨砂材质用于展示内部的流道过渡形态，清晰呈现从圆形截面到方形截面的流线型过渡曲面，验证内部流道无突兀折角，可有效降低通风过程中的风阻与紊流噪音；金属钣金材质则还原了实际加工后的哑光金属质感，对法兰安装面、接口卷边位置做了边缘高光处理，突出构件的加工细节与装配基准面。设计过程中重点考量了构件的实用性与加工可行性，过渡段的四个三角斜面的折弯角度经过反复校核，保证钣金下料后可通过折弯、焊接工序一次成型，无需额外的拼接工序，法兰孔位采用对称式布局，可适配多方向的安装需求，顶部圆形接口的直径与底部方形法兰的边长比例经过优化，兼顾变径过渡的平缓性与整体结构的紧凑性，避免过渡段过长占用过多安装空间，同时防止变径角度过大造成通风阻力骤升。模型的所有特征均保留可编辑参数，可根据实际使用的管路尺寸调整接口直径、法兰边长、板材厚度、安装孔位间距等参数，快速生成不同规格的同类型过渡连接件，可直接用于通风系统的装配干涉校验、工程出图以及钣金加工程序的生成，适配各类通风除尘、物料输送管路的变径连接场景。
