多缸活塞式发动机曲柄连杆机构结构

项目分类:发动机 发布时间:2024-09-22 ID:774362

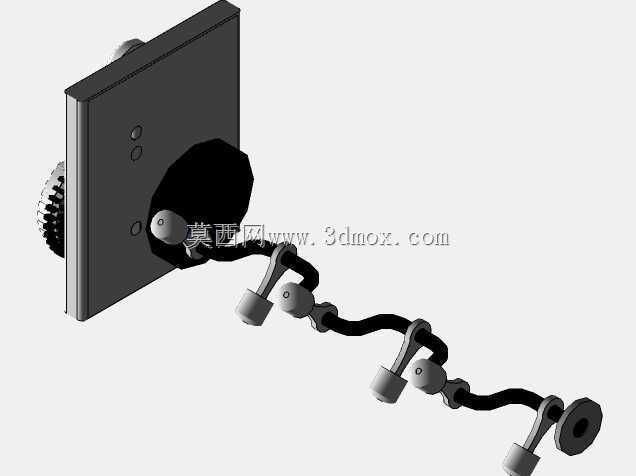

  • 多缸活塞式发动机曲柄连杆机构结构

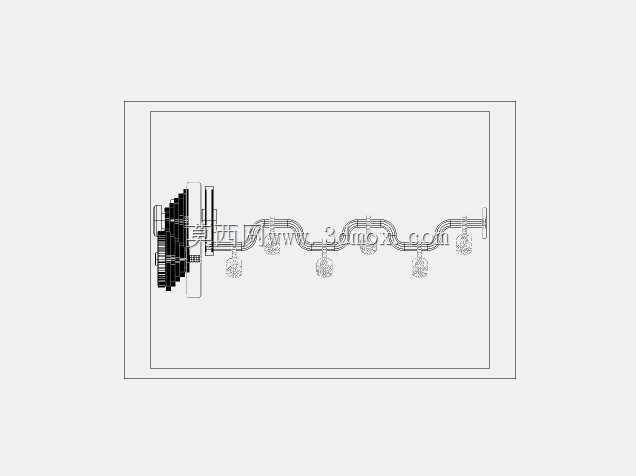

  • 多缸活塞式发动机曲柄连杆机构结构

  这套结构的核心是将活塞的往复直线运动通过连杆转化为曲轴的旋转运动,是往复式内燃机的核心运动总成,整套建模完全按照实际量产机型的运动干涉校验标准搭建,所有铰接副的配合间隙都预留了实际生产中的公差带范围,没有出现运动过程中部件碰撞的问题。从实际应用场景来看,这类结构广泛搭载在乘用车、商用车、小型工程机械以及通用动力机组上,不同缸数的布局对应不同的动力输出需求,直列布局的结构紧凑,维护便利性更好,V型布局的整机长度更短,运转平顺性更优,水平对置布局的整机重心更低,适合对操控性有要求的动力场景。在设计思路上,首先要确定的是曲柄半径与连杆长度的比值,这个参数直接影响活塞的侧推力大小以及整机的高度尺寸,比值过小会导致连杆过长,整机高度增加,

  机舱布置难度上升;比值过大则会让活塞对缸壁的侧推力急剧升高,加剧缸套与活塞环的磨损,缩短整机大修间隔。建模过程中,每段连杆的大小头孔中心距都严格按照选定的连杆比计算,曲柄销的中心与曲轴主轴颈中心的偏心距完全匹配曲柄半径,确保活塞运行到上止点和下止点时的行程符合设计排量要求。外形尺寸与安装边界方面,整套机构的轴向尺寸由缸数、曲柄厚度、主轴颈宽度以及平衡块的轴向厚度共同决定,径向尺寸需要考虑曲轴旋转时平衡块的最大回转半径,避免与缸体下部的油底壳安装面发生干涉,活塞的裙部长度设计要兼顾导向稳定性与往复运动惯性,过长会增加不必要的往复质量,提升曲轴的动平衡校正难度,过短则会导致活塞在缸套内摆动量过大,出现敲缸、偏磨的问题。

  连杆大头的剖分形式采用平切口设计,适合缸径较小的机型,安装时可以直接从缸套上方将连杆活塞组穿入,不需要额外预留缸体下部的操作空间;如果是大缸径高负荷机型,通常会采用斜切口设计,降低连杆大头的横向尺寸,方便从缸体上部完成装配。曲轴的平衡块布局完全按照各缸曲柄的离心力与往复惯性力的合力计算结果布置,每个平衡块的质心位置与质量都经过匹配,确保曲轴在额定转速范围内运转时的振动量控制在允许区间内,不需要额外加装过大的扭转减振器就能满足NVH要求。活塞销的连接采用全浮式设计,工作状态下活塞销可以在连杆小头衬套和活塞销座孔内自由转动,让磨损均匀分布在整个销的表面,延长部件使用寿命,两端的卡环槽位置经过精确计算,避免活塞销轴向窜动刮伤缸壁。从结构细节来看,连杆小头的油孔位置对准活塞销座的润滑油道,确保压力机油能够到达活塞销与衬套的配合面,形成稳定的油膜,避免干摩擦;曲柄臂上的油道斜孔连通主轴颈与曲柄销,将主油道的机油输送到连杆大头轴承,同时部分机油会通过连杆杆身的油道上行到小头衬套,形成完整的压力润滑回路。整套模型的所有配合面都按照实际装配关系设置了正确的约束,活塞与缸套之间是滑动副,活塞销与连杆小头、活塞销座之间是转动副,连杆大头与曲柄销之间是转动副,曲轴主轴颈与缸体主轴承座之间是转动副,完全可以直接导入运动仿真模块进行运动学分析,输出活塞的运动位移、速度、加速度曲线,以及各铰接副的受力变化数据,为后续的强度校核、疲劳寿命计算提供准确的边界条件。

  在实际选型匹配过程中,这类结构的尺寸参数需要与整机的排量目标、额定转速、输出扭矩要求一一对应,小排量高转速机型通常会采用较短的行程,降低活塞的平均运动速度,减少往复惯性力,适合高转速功率输出;大排量低转速机型则会采用较长的行程,提升低转速下的扭矩输出,适合载重牵引类的动力需求。安装边界的校核还要考虑前端轮系、后端飞轮壳的连接尺寸,曲轴前端的油封轴颈直径、带轮安装定位面的尺寸,后端的法兰盘定位止口、螺栓孔分布圆直径都要与匹配的附件完全适配,避免出现装配干涉。另外,活塞的环槽数量与宽度也按照常规汽油机的配置设计,包含两道气环与一道油环,气环负责密封燃烧室的高压燃气,油环负责刮除缸壁上多余的机油,避免机油窜入燃烧室参与燃烧,环槽的侧隙与背隙都预留了合适的范围,确保活塞环能够正常张紧与活动,不会因为热膨胀出现卡滞问题。
