AutoCAD环境下闭合传动滚子链结构设计

　　在各类机械传动场景中，链传动是应用极为广泛的动力传递形式，区别于带传动的打滑风险、齿轮传动的中心距严格限制，闭合传动链可在两轴中心距较远的工况下稳定传递扭矩，常见于输送线、动力输出单元、物料提升机构等场景中。本次设计的闭合传动链，采用标准滚子链结构形式，整体为闭环环形布局，适配AutoCAD二维设计环境下的结构校核、安装布局规划需求。从实际工程应用角度出发，链传动的核心优势在于平均传动比准确，传动效率可达98%左右，可在高温、多尘、油污等恶劣工况下维持稳定工作状态，这也是其在矿山输送、农机动力传递、机床进给机构中被大量采用的核心原因。设计过程中首先明确了传动链的功能边界：作为动力传递的中间载体，需要匹配对应链轮的齿形参数，链节距、滚子外径、内节内宽等核心参数均遵循通用传动链的尺寸规范，确保与标准链轮啮合时无卡滞、跳齿问题。整体闭合环的长度根据预设的两链轮中心距确定，链节数量为偶数，避免使用过渡链节带来的附加弯曲应力，这也是链传动设计中的常规工程准则——过渡链节的链板会承受额外弯矩，在重载、交变载荷工况下极易出现疲劳断裂，因此常规设计中优先选用偶数链节组成闭合环。

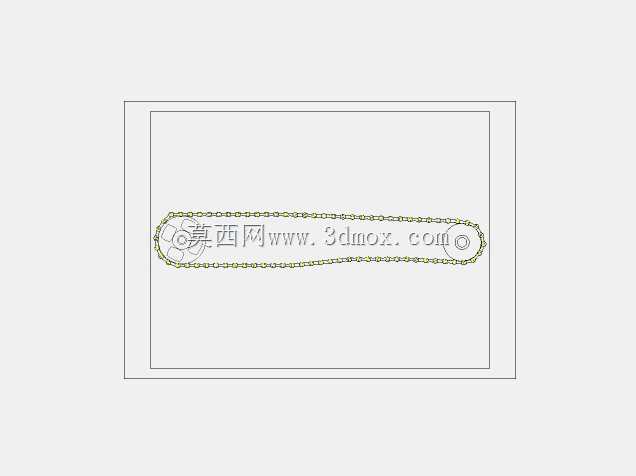

　　从结构特性来看，该传动链由内链节、外链节交替铰接组成，内链节由内链板、套筒、滚子过盈配合装配，外链节由外链板、销轴过盈配合，销轴与套筒之间为间隙配合，保证链节可灵活转动，滚子与链轮齿廓接触时可自由转动，大幅降低啮合过程中的磨损。在AutoCAD环境下的二维结构表达中，清晰呈现了链节的铰接关系、闭合环的整体轮廓，可直接用于设备总装布局中的传动系统排布，工程师可直接基于该二维图调整链轮中心距、校核链条张紧行程，无需从零开始绘制链节的重复结构。安装边界方面，该闭合链的张紧侧与松侧轮廓明确，设计时预留了链条张紧调节的余量空间，常规安装时松边垂度控制在中心距的1%-3%范围内，垂直布置时垂度需进一步缩小，避免啮合不良。

　　针对不同的应用场景，若用于输送工况，可在链节上加装附件承载物料；若用于动力传递，可根据传递功率、转速选择对应排数的链条结构，本设计的单排结构适配中小功率的传动需求，可覆盖多数常规设备的传动布局要求。从设计思路上，优先保证了链节的互换性，所有链节尺寸遵循通用标准，替换维护时可直接采购标准链节拼接，无需定制特殊配件，降低设备全生命周期的维护成本。在二维图纸表达中，清晰区分了各零件的轮廓线，铰接位置的配合关系明确，可直接用于指导后续的三维建模转换、装配干涉检查，也可作为传动系统方案评审阶段的布局参考，帮助工程师快速确认传动路径是否与设备其他部件存在空间干涉。

　　实际工况中，链传动的失效形式多为链板疲劳断裂、套筒滚子冲击疲劳磨损、销轴胶合、链条过度磨损伸长，因此在设计阶段的尺寸选型上，会根据传递功率、小链轮转速、载荷性质确定链号，本结构的尺寸参数适配中低速、载荷平稳的传动场景，若用于冲击载荷工况，可在此基础上调整链板厚度、销轴直径，提升整体承载能力。闭合环的接头位置采用常规连接链节，开口销锁止，安装拆卸方便，便于后期维护时调整链条长度、更换受损链节。在设备布局阶段，工程师可直接调用该二维链条结构，快速完成传动系统的排布，省去逐节绘制链节的重复工作，将更多精力放在传动参数匹配、张紧机构设计、链轮轴系强度校核等核心工作上。
