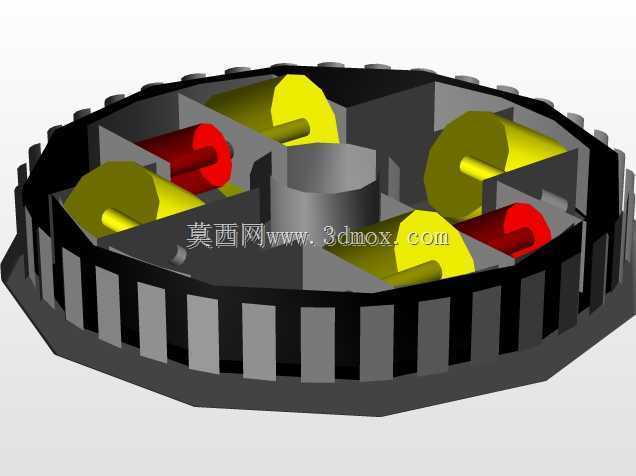

这类回转式滚筒作业仓,常应用在需要周向循环切换工位的自动化产线、小型物料分选设备以及间歇式回转加工单元中,核心作用是通过自身的回转动作,将不同工位上的工件依次输送到对应的作业点位,替代传统直线输送的长布局缺陷,在有限的占地空间内完成多工序的并行排布。从结构上看,整体采用圆盘式基座承载,外圈设置等距分布的竖向格栅结构,既可以作为回转过程中的防护围挡,避免内部工件或作业组件脱出,也能在回转时通过格栅间隙实现工位的视觉对位,配合外部的检测传感器完成工位位置校准,格栅的间距经过匹配设计,刚好对应每个内部工位的分度角度,不会出现对位偏差。内部沿圆周方向均匀排布了多组带弧形导槽的工位承载座,
黄红两色的区分是为了在装配和调试阶段快速区分不同功能的工位,比如黄色工位可用于工件上料、待加工缓存,红色工位对应加工、检测工序,避免调试时出现工位混淆。中心设置的圆柱形凸台是整个回转结构的主轴安装位,所有工位的回转中心都与该凸台的轴线重合,保证回转过程中每个工位的转动半径一致,不会出现工位偏移导致的作业错位。设计时首先确定的是工位数量与分度角,按照常规6工位的排布逻辑,相邻工位的中心夹角为60度,每个工位承载座的弧形导槽尺寸匹配对应工件的外形,保证工件放置后不会在回转过程中出现窜动,导槽的边缘做了小角度倒角,方便工件的自动滑入定位。安装边界方面,整体外轮廓为正多边形近似圆形结构,最大外径根据工位数量和单工位尺寸确定,
底部预留的安装法兰面可直接固定在回转支撑轴承上,中心凸台的内孔与驱动主轴采用过渡配合,通过键槽传递扭矩,驱动端可搭配间歇分割器或者伺服电机实现定角度回转,满足不同节拍的生产需求。外圈的格栅结构与基座采用一体成型设计,既保证了整体结构的刚性,也减少了后续装配的工作量,格栅的高度略高于内部工位承载座的最高点,避免回转时工件受离心力作用甩出。在实际应用场景中,这类结构可适配小尺寸五金零件的压装、检测、分选工序,也可用于小型电子元器件的组装工位回转,相比直线式输送线,回转式布局的占地面积可缩小40%以上,同时工位之间的切换路径更短,作业节拍更快。设计过程中需要重点考虑回转时的动平衡,由于内部工位是对称排布,
只要每个工位的承载件重量差控制在5%以内,高速回转时就不会出现明显的振动,中心凸台的高度要高于内部工位组件的安装高度,方便主轴的装配定位,同时也能作为内部布线的通道,将每个工位上的传感器、执行器线路从中心孔引出,避免回转时线路缠绕。每个工位承载座与基座之间采用螺栓连接,可根据不同的工件尺寸快速更换对应的承载座,提升整个结构的通用性,不需要更换整个滚筒仓主体就能适配不同规格的产品生产。外圈的格栅间隙同时可作为散热通道,当工位上存在发热的作业工序时,回转过程中气流可通过格栅间隙带走热量,避免内部温度累积影响工件加工精度。
