紧凑式六角方孔扭矩扳手结构设计

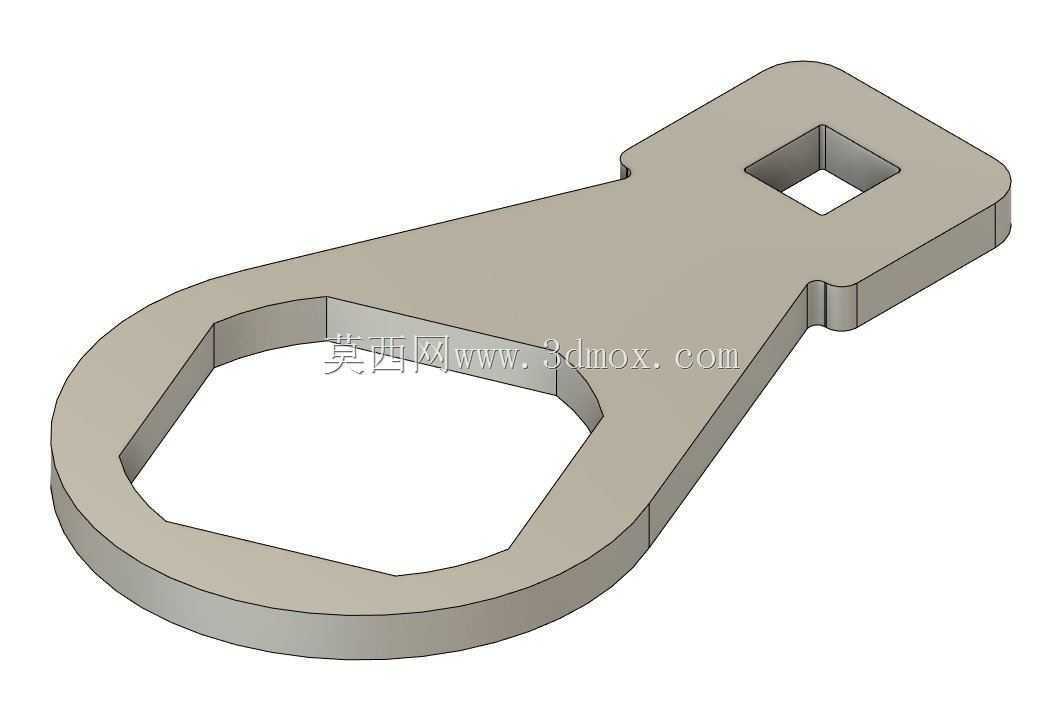

　　该扳手属于手动拆装类五金工装，整体采用一体式扁平厚板结构，没有额外装配关节，主要用于空间受限位置的六角紧固件旋拧作业。结构一端为大开口六角环套，可直接套入六角螺母或螺栓头部，另一端设置方形驱动孔，能够配合标准方榫扭矩工具、接杆或加力杆使用，使普通开口扳手具备受控扭矩施加能力。

　　从实际维修与装配场景看，这类紧凑扳手常用于设备侧部、壳体内部、管路附近以及手无法伸入普通长柄扳手的位置。六角环套采用包围式接触，受力面分布在螺母多个侧面，相比单头开口扳手，能够减少边角打滑和螺母棱边损伤；方孔端则承担扭矩输入，操作人员不必在扳手柄部额外焊接或夹持加力装置，直接通过方榫连接即可传递力矩。

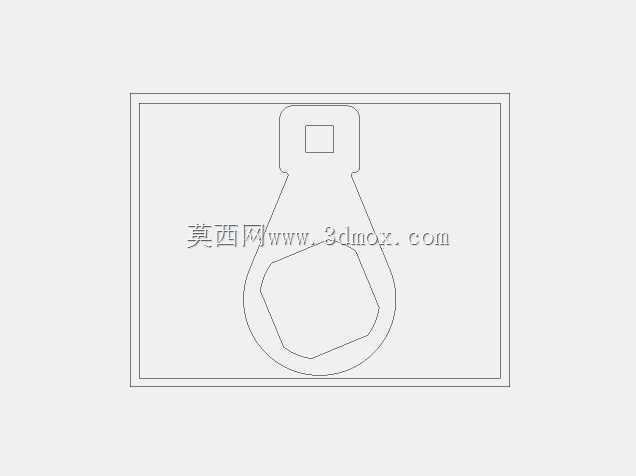

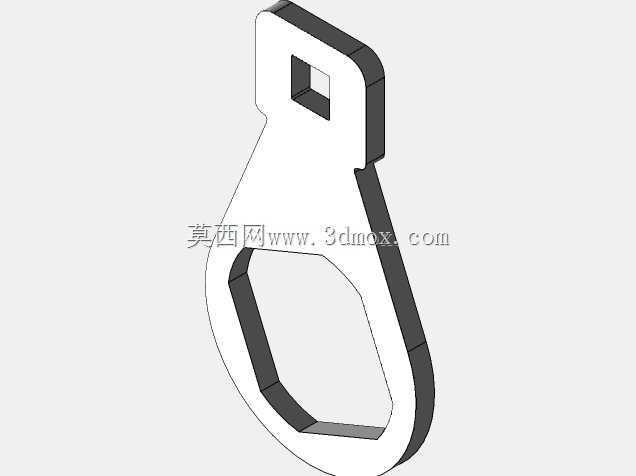

　　外形上，扳手主体由宽厚板材加工而成，六角端为环形闭合轮廓，中间保留较大的避让空腔，既能减轻重量，也能避开螺栓端部、轴肩或突出结构。连接臂从六角环向方孔端逐渐收窄过渡，轮廓线没有急剧突变，载荷从方孔端传入后，可沿臂体连续扩散至六角环周向。方孔端外形做成近似矩形端头，四角设置圆角过渡，既方便在狭窄区域对位，也能降低方孔周围应力集中。

　　设计时需要重点控制两类边界：一是六角内孔对边尺寸与被紧固件规格的匹配关系，套入后应保证各受力面贴合充分，避免间隙过大造成冲击载荷；二是方形驱动孔的边长、深度和倒角尺寸，需要与配套方榫工具保持一致，孔边到外轮廓的最小壁厚应满足扭矩传递要求。若壁厚过薄，方孔根部会在反复加力时出现扩孔或裂纹；若外轮廓过大，又会损失紧凑工具在狭小空间中的通过性。

　　六角环的厚度直接影响接触高度和抗弯能力。较厚的环体可以增加与螺母侧面的接触面积，使压强分布更均匀，但在轴向空间受限时，也要兼顾螺母附近的台阶、垫圈和壳体间隙。连接臂宽度并非越宽越好，臂体过宽会干涉相邻零件，过窄则会在大扭矩下产生明显弯曲。较合理的做法是让臂体轮廓沿主受力路径延伸，在靠近六角环和方孔端局部加宽，在中间区域保持必要的净空。

　　该结构适合采用板材切割后再进行孔口倒角、棱边去刺和表面强化的工艺路线。六角内孔与方孔的位置关系决定了操作时工具的旋转中心和施力方向，建模时应把紧固件轴线、方榫轴线和扳手厚度方向作为关键基准。六角环下端面可设置轻微倒角，便于快速套入螺母；方孔入口倒角则能引导方榫插入，减少偏载卡滞。

　　在维护作业中，这种扳手既可以单独用于普通旋拧，也可以作为扭矩转接件使用。当紧固件周围被壳体、管线或支架限制时，闭合六角端能够稳定抱住螺母，方孔端外接扭矩工具后，可在偏离紧固件轴线的位置施加转动，从而避开周围障碍。整体结构简单、刚性直接、维护成本低，适合小空间设备检修、夹具装配和机电产品拆装等场景。
