电子设备散热用方形金属板通风窗结构

　　日常做电子柜体、小型工控设备的散热结构设计时，这类方形金属板通风窗是出镜率极高的零件，很多刚入行的结构工程师容易把它当成简单的钣金冲孔件，实际落地时要兼顾的边界条件一点不少。先从实际应用场景说，这类通风窗大多用在交流稳压器、小型工控电源盒、桌面式电气控制柜的侧壁或者端面上，核心作用是给内部的发热元件——比如稳压模块、整流桥堆、小型轴流风扇提供进出风的通路，同时还要阻挡大尺寸的异物、金属碎屑掉落到设备内部，避免造成电路短路，部分外露安装的场景还要兼顾一定的防溅水能力，当然这个结构本身是平面钣金件，防溅能力需要配合内部的挡水弯结构实现，单靠格栅本身做不到IP防护等级要求。

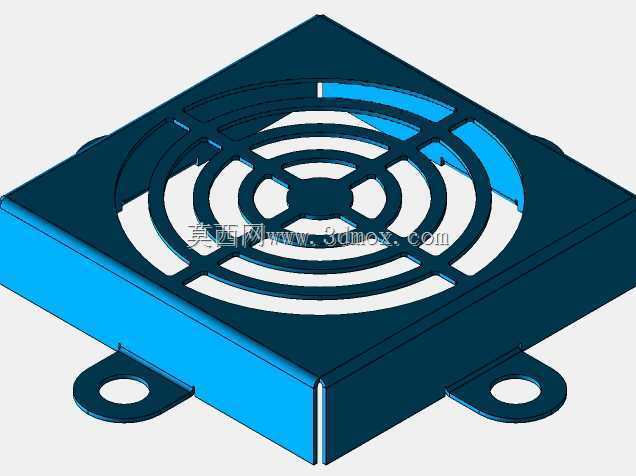

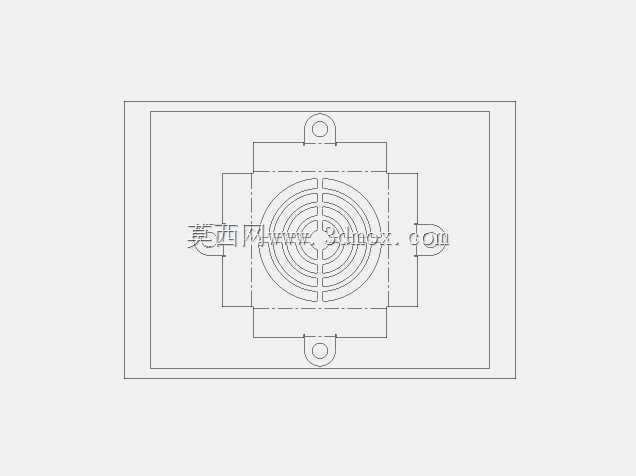

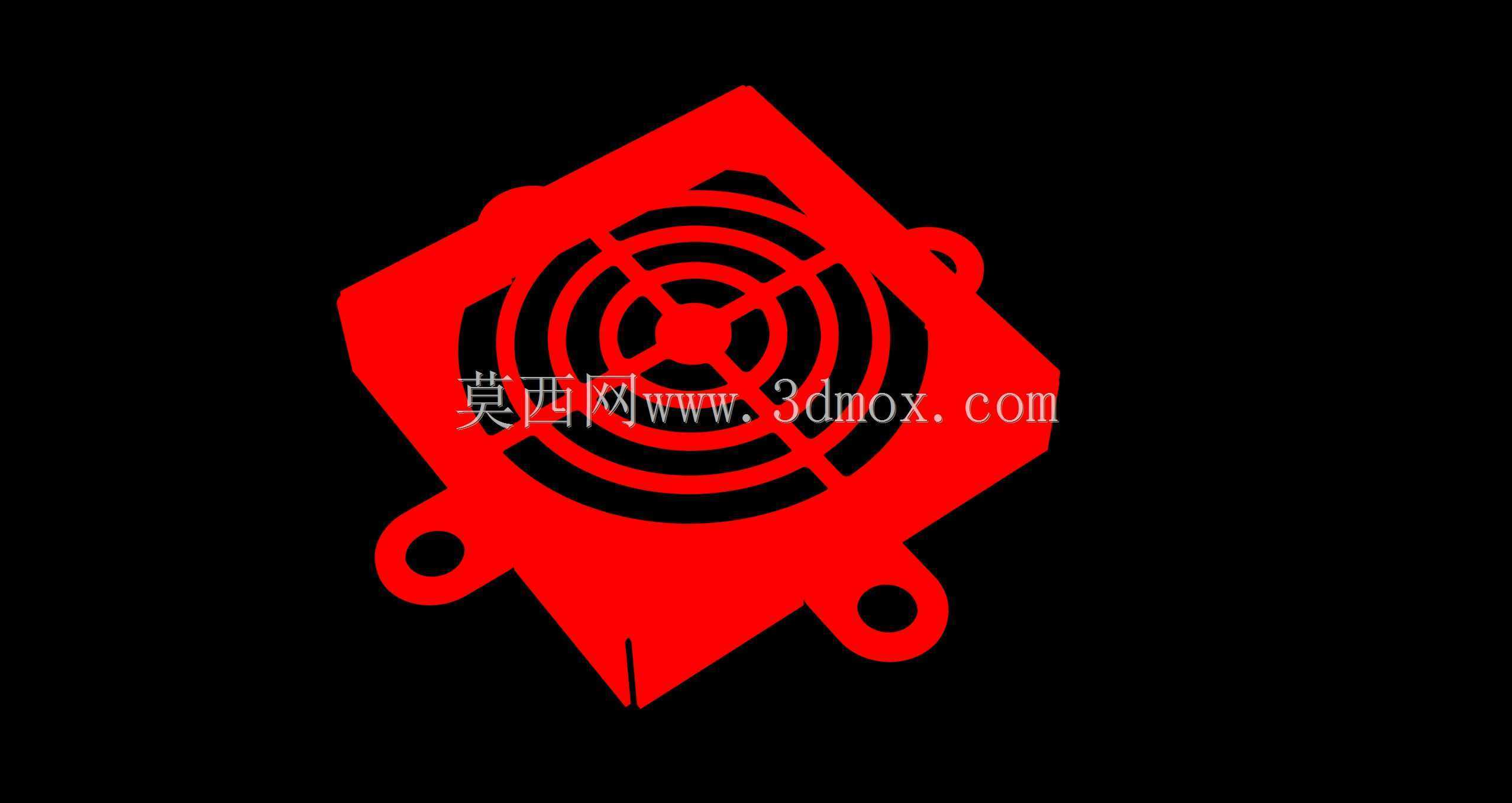

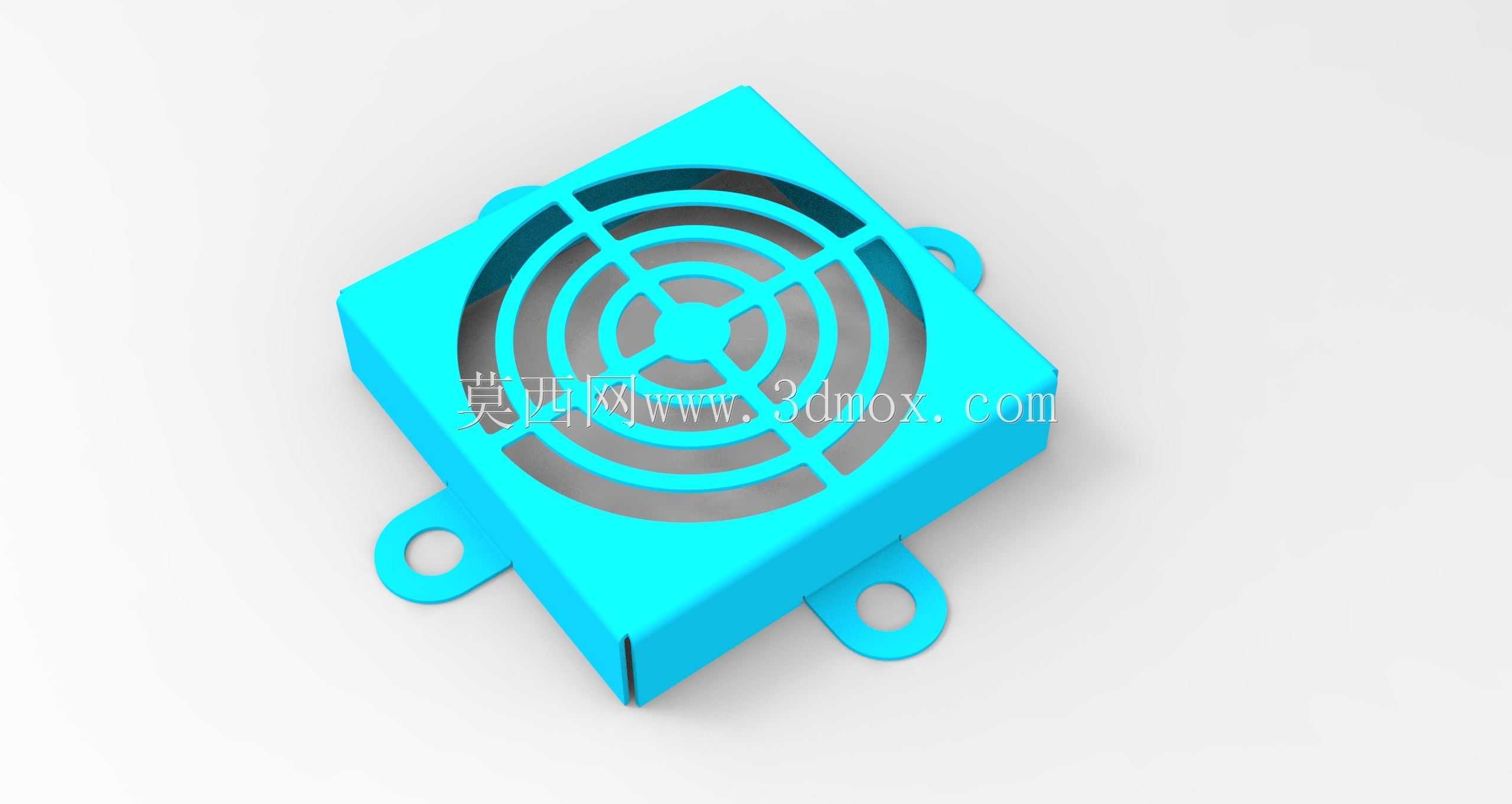

　　说回结构本身的设计思路，首先是安装边界的考量，四个角延伸出来的带孔安装耳是特意做的外伸结构，安装孔中心到主体方形边框的距离要匹配常用的M3、M4自攻螺丝或者抽芯铆钉的安装空间，不能让螺丝头压到格栅区域，不然会挡住通风面积，安装耳的折弯圆角要和钣金厚度匹配，1mm左右的冷轧钢板或者镀锌钢板做这个零件的话，折弯内R取0.5到1倍板厚就不会出现开裂问题，四个安装耳的平面度要控制在0.2mm以内，不然锁螺丝的时候会把整个通风窗拉变形，导致和设备壳体之间出现缝隙。然后是格栅区域的设计，同心圆加径向筋条的布局不是随便画的，这种结构在同等通风开口率的情况下，结构刚性比直条格栅好很多，不会因为轻微的外力按压就出现凹陷，筋条的宽度要根据板厚调整，1mm板厚的话筋宽做到2mm就能保证足够的支撑强度，不会在设备运输过程中因为振动出现筋条断裂的情况，同心圆的间距要控制在6到8mm，这个尺寸既能挡住直径8mm以上的异物落入设备内部，又不会过多遮挡通风面积，实际算下来这种格栅的有效通风率能做到60%以上，完全满足120mm以下规格轴流风扇的进出风需求，不会因为风阻过大导致散热效率下降。

　　很多人设计这类零件的时候容易忽略边缘的折边结构，这个通风窗的主体方形边框是做了向下的小包边的，包边高度一般取3到5倍板厚，一方面是增加整个零件的结构刚性，减少大面积平板的翘曲变形，另一方面安装的时候包边可以嵌入设备壳体的预开孔里，起到定位作用，装配的时候不用反复调整位置，直接把包边卡进开孔里锁螺丝就行，能提升不少装配效率。还有细节上的处理，所有格栅的冲裁边缘都要做去毛刺处理，尤其是朝向设备内部的一侧，不能有尖锐的毛刺，不然装配的时候容易划伤操作人员的手，也有可能在设备运行振动的时候毛刺脱落掉到电路板上造成短路。

　　从实际选型的角度说，这类通风窗的尺寸规格是和配套的轴流风扇尺寸对应的，比如对应40mm、60mm、80mm、120mm的标准轴流风扇，主体方形的外轮廓尺寸要比风扇外形大5到10mm，留出安装耳的布置空间，不能让安装耳和风扇的固定螺丝位干涉。如果是用在有防电磁干扰要求的设备上，这个金属通风窗还要和设备壳体做可靠的电气连接，安装的时候可以在接触面上加导电泡棉，或者在其中一个安装耳上做接地凸点，保证接地连续性，避免通风窗成为电磁泄漏的缺口。另外在钣金加工的工艺性上，这种格栅结构适合用连续模冲压生产，批量大的时候成本很低，所有的冲孔和折弯都能在一套模具上完成，不需要后续的二次加工，如果是小批量打样的话，也可以用激光切割下料之后数控折弯，只是成本会比冲压高一些，表面处理一般采用喷塑，颜色可以根据设备的整体配色调整，常用的黑色、米白色、蓝色都能做，喷塑层的厚度控制在60到80微米就能满足一般的防锈和耐刮擦要求，不需要做更厚的涂层，不然会影响安装尺寸的精度。

　　实际做结构验证的时候，还要考虑通风窗的风阻影响，不能只看通风率，这种同心圆格栅的风阻比直条格栅略高一点，但比密集的冲孔网风阻小很多，配合轴流风扇使用的时候，在风扇额定转速下，通风量损失不会超过10%，完全能满足常规电子电气设备的散热需求，如果是对散热要求极高的设备，也可以适当加宽同心圆之间的间隙，提升通风面积，但要注意不能让间隙过大失去异物防护的作用。还有安装后的间隙处理，通风窗和设备壳体之间如果有密封要求，可以贴一层薄的EVA泡棉胶条，既可以密封防止灰尘从缝隙进入，也能起到一定的减振作用，避免设备运行时风扇的振动导致通风窗产生共振异响。
