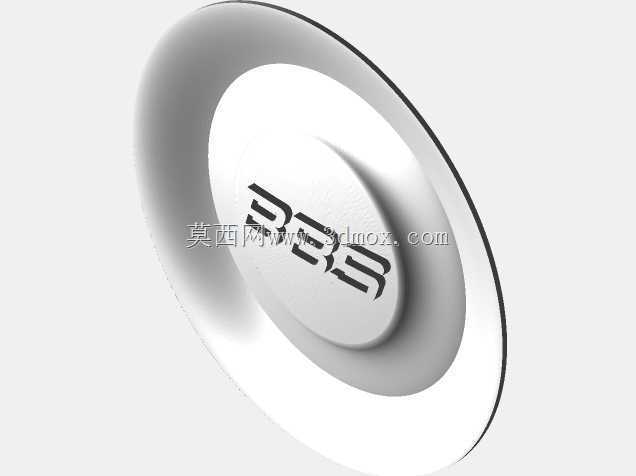

G1/4接口50mm直径工业真空吸盘结构

　　在自动化生产线的物料搬运环节，真空吸盘作为末端执行器的核心接触部件，承担着不同材质工件的拾取、转移、定位功能，这款直径50mm、接口规格为G1/4的真空吸盘，适配多数轻工、电子、包装行业的平面工件搬运需求，日常可覆盖光滑金属薄板、玻璃面板、硬质塑料壳体、平整纸质包装件的吸附作业，在3C产品组装线的面板转运、包装线的纸箱拾取、钣金加工线的薄板上下料场景中都能稳定适配。从结构设计逻辑来看，这款吸盘采用薄唇边碟形结构，唇边厚度经过反复校核，接触工件时能形成均匀的密封环带，避免局部漏气导致的吸附力不足，吸盘主体的弧度设计兼顾了形变余量与支撑强度，当接触存在微小平面度误差的工件表面时，唇边可产生0.5-1.2mm的自适应形变，

　　填补表面微小间隙，同时中心的支撑凸台能避免吸盘在负压作用下过度内凹，保证吸附状态下的整体刚度，减少工件转运过程中的晃动偏移。安装接口采用标准G1/4管螺纹，属于气动系统通用接口规格，可直接匹配市面上多数真空发生器、真空电磁阀的出气端口，无需额外加工转换接头，接口位置做了加厚处理，螺纹旋合长度达到8mm，能承受频繁拆装的磨损，同时保证管路连接后的气密性，不会在负压工况下出现接口漏气泄压的问题。外形尺寸方面，吸盘整体外径为50mm，无外接管路状态下的整体高度为12mm，安装时需预留的最小垂直空间为18mm，水平方向的安装避让半径为27mm，适配的工件最小平面尺寸不小于55mm，避免吸盘唇边超出工件边缘导致密封失效。吸附力设计上，

　　在-60kPa的常规工作负压下，这款吸盘的理论垂直吸附力可达到120N，水平剪切吸附力可达到85N，可稳定搬运重量不超过8kg的平整工件，针对表面存在轻微脱模斜度的塑料件，只要表面粗糙度Ra值小于6.3μm，也能形成有效密封。设计过程中针对吸盘的受力变形做了仿真验证，当负压达到-80kPa的极限工况时，吸盘唇边的最大形变量不超过1.8mm，不会出现唇边翻折导致的吸附脱落问题，同时材料选用耐磨损的丁腈橡胶材质，常规工况下的反复吸附寿命可达到50万次以上，接触工件时不会在光滑工件表面留下压痕或划痕，适配对表面质量要求较高的面板类工件搬运。在实际选型搭配时，这款吸盘可配套带缓冲的金具使用，在接触工件时提供3-5mm的缓冲行程，

　　避免硬接触导致的工件表面损伤，也能补偿机械手定位时的微小高度误差，保证每次接触时吸盘唇边都能完全贴合工件表面。针对不同的工况环境，这款吸盘的结构也可适配不同的材质配方，在有少量切削液的机加工上下料场景，可选用耐油橡胶材质，避免油品侵蚀导致的材料老化开裂，在食品包装场景可更换为符合食品接触标准的硅胶材质，满足行业卫生要求。从安装维护角度来看，这款吸盘采用直插式螺纹安装，更换时无需拆卸整个金具组件，直接旋下旧吸盘更换新件即可，单步更换时间不超过10秒，能减少生产线停机维护的时间成本，吸盘唇边的圆弧过渡设计也不容易积攒灰尘碎屑，日常维护时只需用干净压缩空气吹扫表面即可恢复密封性能，无需复杂的清洁流程。在多吸盘组合使用的大尺寸工件搬运场景中，这款50mm规格的吸盘可按照100-120mm的间距阵列布置，根据工件的重量和尺寸计算所需吸盘数量，保证每个吸盘的受力均匀，避免单个吸盘负载过大导致的脱落风险，布置时需注意避开工件表面的孔洞、开槽位置，保证每个吸盘的吸附区域都为完整平面。
