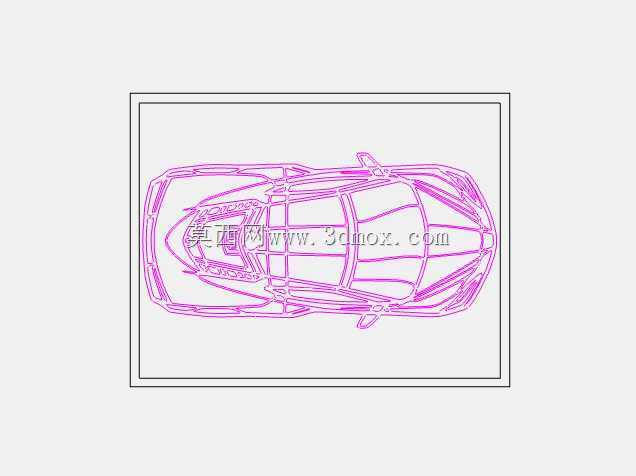

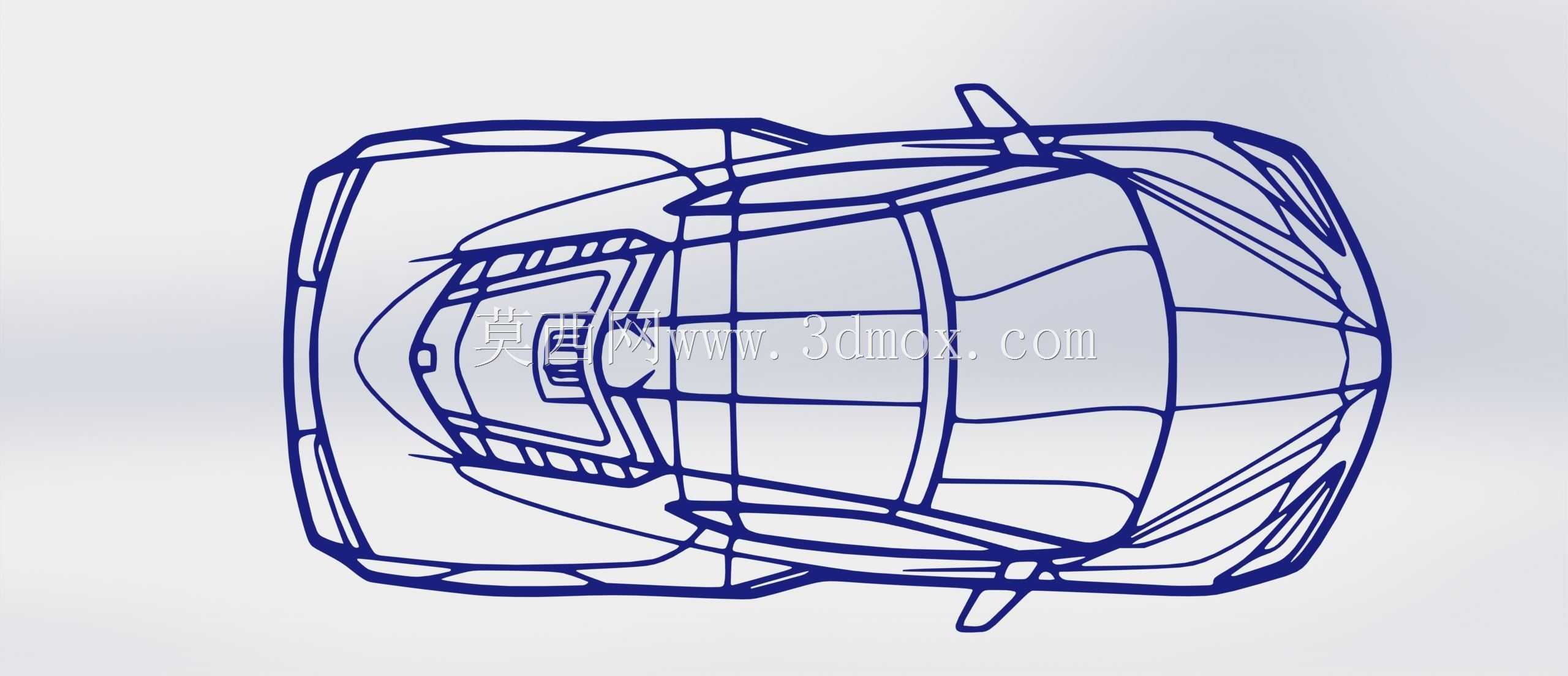

科尔维特C8车顶轮廓线稿结构设计

　　在汽车改装、文创周边加工以及车辆外观逆向开发的场景里，精准的车身顶部轮廓数据是很多加工环节的核心基础，这套科尔维特C8的顶部轮廓结构，就是针对光纤激光切割、雕刻类加工场景做的专项设计，完全贴合实车顶部的曲面投影边界，没有做多余的造型夸张或者简化，能直接导入加工设备完成对应工序的生产。从实际用途来看，这类轮廓数据最常应用在三个方向：首先是车辆改装环节的车顶饰件裁切，比如定制车顶拉花的定位模板、天窗遮光膜的预裁切、车顶加装行李架的定位基准，有了精准的顶部投影轮廓，施工时不需要反复在实车上测量打样，能把饰件的贴合误差控制在0.2mm以内，避免手工放样出现的边缘错位、弧度不匹配问题；其次是文创类加工场景，比如金属车标雕刻、亚克力装饰画的线雕、皮质钥匙扣的压模轮廓，用这套轮廓做出来的周边产品，能精准还原科尔维特C8的顶部识别特征，不会出现造型失真的问题；另外在车辆模型制作、展车布置的地贴轮廓绘制环节，这套数据也能直接作为基准线使用，省去手动拓印轮廓的繁琐步骤。从设计思路上来说，这套轮廓没有采用常规的曲面建模思路，而是直接提取实车顶部俯视方向的最大外轮廓以及内部特征线，所有线条都是连续闭合的矢量路径，没有断点或者重叠线段，完全适配激光加工设备的路径识别逻辑，不需要二次修图就能直接生成加工刀路。做轮廓提取的时候，特意区分了外边界和内部特征线的层级：外轮廓是车顶包括后视镜、尾翼凸起在内的最大投影边界，加工裁切的时候以这条线作为落刀基准，

　　能保证加工出来的件和实车顶部投影完全匹配；内部的线条对应车顶的筋线、玻璃分界、引擎舱散热口的投影位置，做雕刻加工的时候，这些线条可以作为浅雕的走刀路径，还原车顶的结构分区，不会因为线条简化丢失车型的识别度。考虑到不同加工场景的安装边界需求，这套轮廓在设计的时候预留了通用的加工余量：外轮廓向外偏移0.1mm作为切割补偿量，适配激光切割时的熔边宽度，不管是切割1mm厚的不锈钢薄板、3mm厚的亚克力板，还是0.5mm厚的乙烯基车膜，切出来的件实际尺寸都能和设计值对齐；内部特征线的位置完全对齐实车的结构分界，比如前挡风和车顶的交界线、侧窗的上沿轮廓、车顶后部的散热凹槽投影，都和实车的俯视投影完全重合，做雕刻的时候不会出现线条错位的问题。

　　在实际加工验证的时候，用150W光纤激光切割机切割0.8mm厚的冷轧钢板做车顶装饰贴，切割速度设为12m/min，功率60%，切出来的件直接贴在科尔维特C8的车顶上，边缘和车顶的钣金缝隙完全对齐，后视镜位置的凸起轮廓和实车后视镜的投影完全重合，不需要后期修边；用同样的轮廓做5mm厚亚克力的浅雕刻，雕刻深度0.3mm，内部的线条刚好对应车顶的结构分区，装在展示框里做装饰的时候，一眼就能识别出是科尔维特C8的顶部造型，不会和其他跑车的轮廓混淆。另外这套轮廓的线条全部做了圆角过渡处理，没有尖锐的直角拐点，激光加工的时候不会出现过烧或者刀路卡顿的问题，哪怕是用小型桌面激光雕刻机加工，也能顺畅走完整个刀路，不会因为线条拐点太急出现加工瑕疵。

　　针对不同的安装场景，轮廓的比例可以等比例缩放，不会出现线条变形的问题：做钥匙扣这类小尺寸加工件的时候，可以把轮廓缩到50mm长，内部的特征线依然清晰可辨；做车展地贴这类大尺寸应用的时候，可以放大到实车1:1的尺寸，也就是4630mm左右的长度，轮廓的弧度不会因为缩放出现失真，和实车的投影完全匹配。很多手工放样的轮廓容易忽略后视镜的外凸边界，导致做出来的饰件盖不住后视镜底座的位置，这套轮廓在提取的时候特意把后视镜的外凸轮廓完整包含在外边界里，同时把后视镜的安装位置用内部线条做了标识，施工的时候可以直接对准后视镜的位置定位，不需要反复调整件的摆放角度。还有车顶后部的尾翼凸起部分，轮廓也准确还原了尾翼的宽度和突出长度，做车顶饰件的时候不会出现尾翼位置被饰件挡住或者饰件太短盖不住尾翼底座的问题。在雕刻类应用里，内部的线条粗细也做了区分：外轮廓的线条更粗，对应雕刻的时候更深的下刀深度，内部的特征线更细，对应浅雕刻的深度，加工出来的成品层次感更强，不会所有线条都一个深度导致造型模糊。针对皮革压模的应用场景，这套轮廓的线条没有锐角，压模的时候不会把皮革扯坏，脱模的时候也不会因为线条有倒扣出现粘模的问题，压出来的皮件边缘光滑，不需要额外修边。
